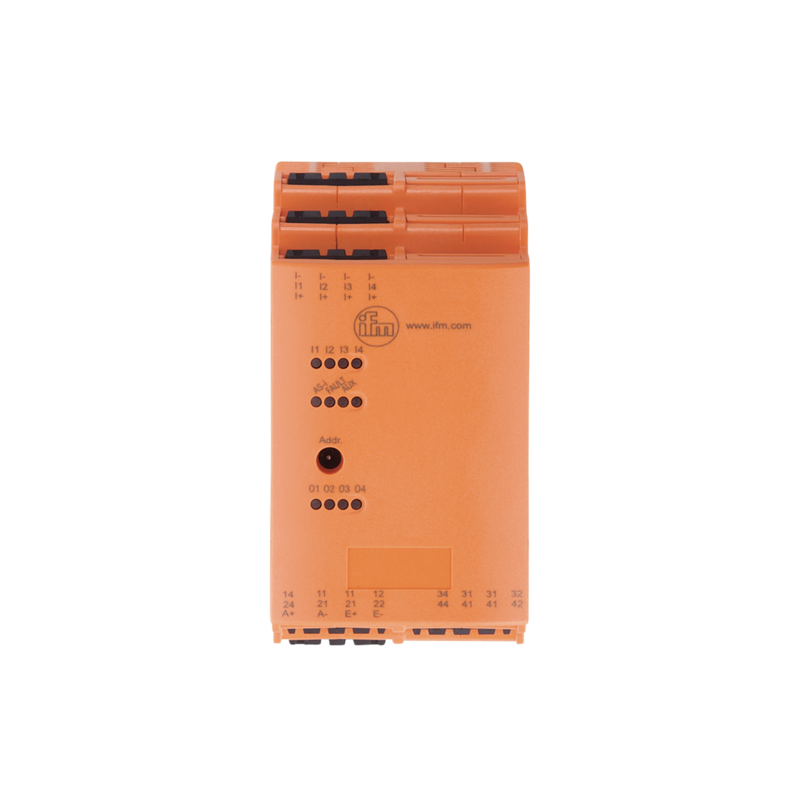

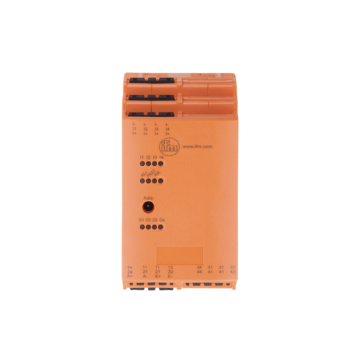

AC2259
Moduł AS-i do zabudowy w szafie sterowniczej, Liczba wejść binarnych: 4, Liczba wyjść przekaźnikowych: 4, waga 246g
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do stosowania w szafach sterowniczych
- Łatwe i szybkie podłączanie przewodów za pomocą zacisków sprężynowych
- Wyjątkowo niewielkie wymiary konstrukcji
- Podwójne zaciski do przelotowych połączeń zasilających
- Wyraźnie widoczne, mocne diody LED do sygnalizacji działania, stanu przełączenia i pracy
| Aplikacja | ||
|---|---|---|
| Aplikacja | Do zabudowy w szafie sterowniczej | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 26,5...31,6 DC | |
| Maks. pobór prądu z sieci AS-i [mA] | 30 | |
| Dodatkowe zasilanie [V] | 20...30 DC; (AUX) | |
| Maks. pobór prądu z dodatkowego zasilania [mA] | 1100; (AUX) | |
| Zintegrowana funkcja Watchdog | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wejść binarnych: 4; Liczba wyjść przekaźnikowych: 4 | |
| Wejścia | ||
| Liczba wejść binarnych | 4 | |
| Obwód wejść binarnych | PNP; (typ 2 wg IEC 61131-2) | |
| Zasilanie wejść | AUX | |
| Zasilanie [V] | 20...30; (DC) | |
| Maksymalna obciążalność wejść łącznie [mA] | 1000 | |
| Prąd wejściowy Wysoki [mA] | 6...10 | |
| Prąd wejściowy Niski [mA] | 0...2 | |
| Poziom przełączania Wysoki [V] | > 11 | |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak | |
| Wyjścia | ||
| Zakres napięcia DC [V] | 24 | |
| Zakres napięcia AC [V] | 10...240 | |
| Maks. prąd obciążenia na wyjście [mA] | 6000; (obciążenie rezystancyjne) | |
| Liczba wyjść przekaźnikowych | 4 | |
| Zabezpieczenie przed zwarciem | nie | |
| Separacja galwaniczna | tak | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...60 | |
| Maks. wilgotność względna powietrza [%] | 90; (bez kondensacji) | |
| Maks. wysokość nad poziomem morza [m] | 2000 | |
| Ochrona | IP 20 | |
| Stopień zabrudzenia | 2 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-6-2 | ||
| EN 62026-2 | ||
| EN 50581 | ||
| MTTF [lata] | 297 | |
| Uwagi | Urządzenie powinno być zasilane ze źródła izolowanego; Układ zasilania powinien być wyposażony w bezpiecznik wymieniony na liście UL (patrz załączony arkusz danych).; Alternatywnie do zasilania AUX można użyć zasilacza klasy 2. | |
| Klasyfikacja AS-i | ||
| Wersja AS-i | 2.11; 3.0 | |
| Adresowanie AS-i | wtyk do adresowania | |
| Rozszerzony tryb adresowania | nie | |
| AS-i profil | S-7.0.E | |
| Konfiguracja AS-i E_A [hex] | 7 | |
| AS-i_ID_kod [hex] | 0.E | |
| Certyfikat AS-i w przygotowaniu | tak | |
| Dane mechaniczne | ||
| Waga [g] | 246 | |
| Typ montażu | Montaż na szynie DIN | |
| Materiał | PC-GF20 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | LED, kolor żółty I1...I4, O1....O4 | |
| działanie | LED, kolor zielony AS-i, AUX | |
| Błąd | LED, kolor czerwony | |
| Akcesoria | ||
| Akcesoria (opcjonalne) | złącza | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | złącze stykowe: | |
