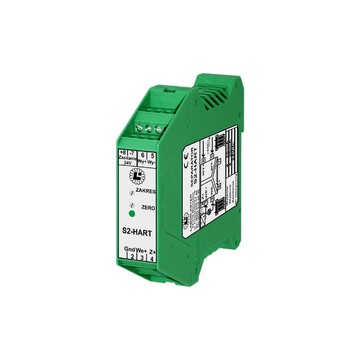

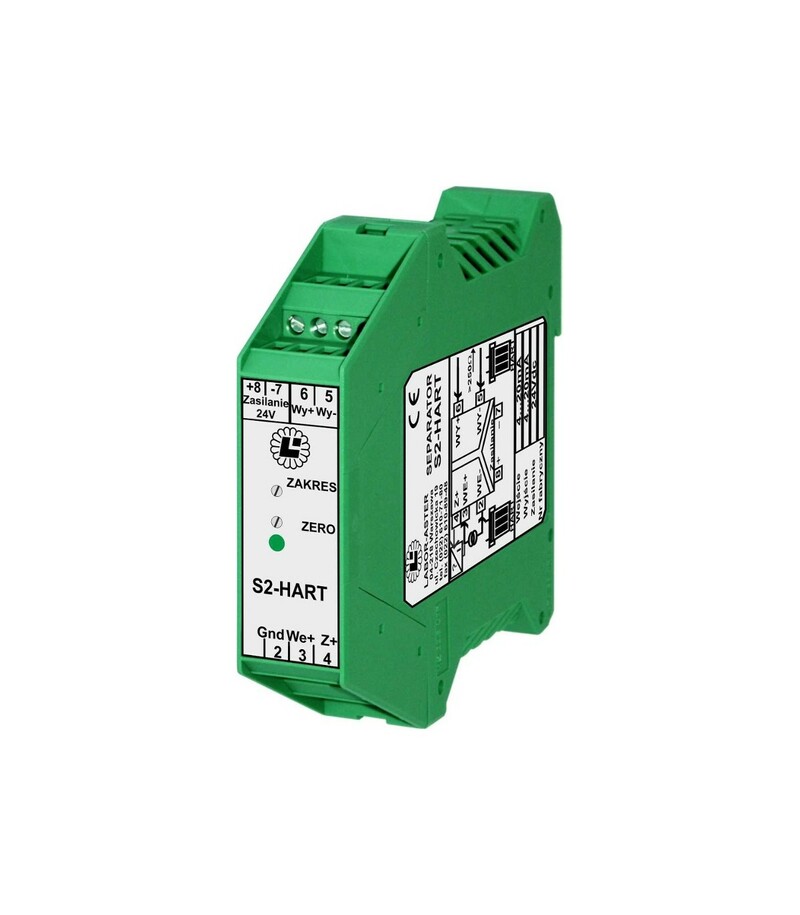

S2-HART
Separator typ S2-HART firmy LABOR-ASTER, zasilanie zewnętrzne 24 VDC, 1 tor, wejście 4...20 mA, wyjście 4...20 mA, szerokość zabudowy 22,5 mm, separacja 2,5 kV, transparantny dla sygnału HART
Zapytaj o produkt:
Parametry produktu
Opisy produktu
SEPARATOR i ZASILACZ-SEPARATOR typ S2-HART
Do współpracy z programowalnymi przetwornikami dwuprzewodowymi 4÷20mA. Transparentny dla protokołów transmisji w tym HART.
PRZEZNACZENIE
Separator S2-HART przeznaczony jest do współpracy z programowanymi przetwornikami dwuprzewodowymi 4 - 20mA (typu SMART) i przekształcenia tego sygnału przez układ separacji galwanicznej na sygnał standardowy 4 - 20mA przekazywany do DCS tzw. części centralnej układu automatyki.
DANE TECHNICZNE
Sygnał wejściowy: zaciski 4-3: dwuprzewodowa pętla prądowa 4 - 20mA zasilana napięciem 24 V, zaciski 3-2: wejście bierne 4 - 20mA.
Rezystancja wejściowa 45 Ω
Sygnał wyjściowy: 4 - 20 mA rezystancja obciążenia wyjścia aktywnego: - 0 - 800 Ω
Rezystancja obciążenia wyjścia biernego: R=(Uz - 4V)/20mA [kΩ], Uz – zewnętrzne zasilanie
Napięcie zasilania: 21 - 28 VDC / 90 mA
Rozdzielenie galwaniczne obwodów: wszystkie obwody wzajemnie od siebie oddzielone
Napięcie próby izolacji: 2,5 kV / 50 Hz
Klasa: 0,1%
Nieliniowość: ± 0,05%
Błąd od zmian rezystancji obciążenia: ± 0,02 %
Błąd od zmian temperatury otoczeni: ± 0,01% / °C
Stała czasowa:≤ 0,2 sekundy, po uzgodnieniu 0,05 - 3 sekund
Obudowa listwowa IP20 o wymiarach: szerokość x wysokość x głębokość 22,5 mm x 79 mm x 74 mm
Separator S2-HART zapewnia sterownikowi obsługującemu obiekt:
- pełną, dwukierunkową komunikację cyfrową z przetwornikiem (modulacja BELL 202 - np. w programowalnych przetwornikach firmy Rosemount z protokołem HART)
- bezpieczeństwo związane z odseparowaniem galwanicznym tj. zabezpieczenie przed skutkami wyładowań atmosferycznych, przypadkowego przedostania się napięć niszczących np. energetycznych
- eliminację wpływu zakłóceń związanych z bezpośrednim prowadzeniem kabli na duże odległości oraz wspólnotą mas i uziemień.
Cyfrowe sygnały transmisji danych wymieniane wzajemnie między przetwornikiem a sterownikiem są nakładane na prądowy sygnał analogowy 4÷20mA. Dane te służą do programowania, kalibracji i diagnostyki toru pomiarowego np. ciśnienia, temperatury itp. Wyjście prądowe 4÷20mA w zależności od potrzeb użytkownika może być konfigurowane jako aktywne źródło prądowe lub pasywne czyli sterujące prądem w linii 4÷20mA pętli prądowej zasilanej np. ze sterownika. Konfiguracja realizowana jest przy pomocy zworek dostępnych po rozsunięciu obudowy.
