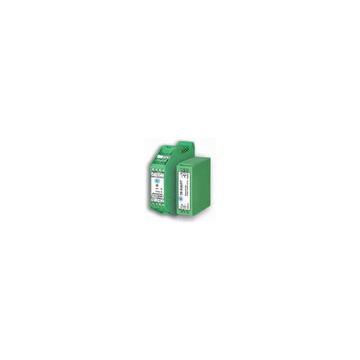

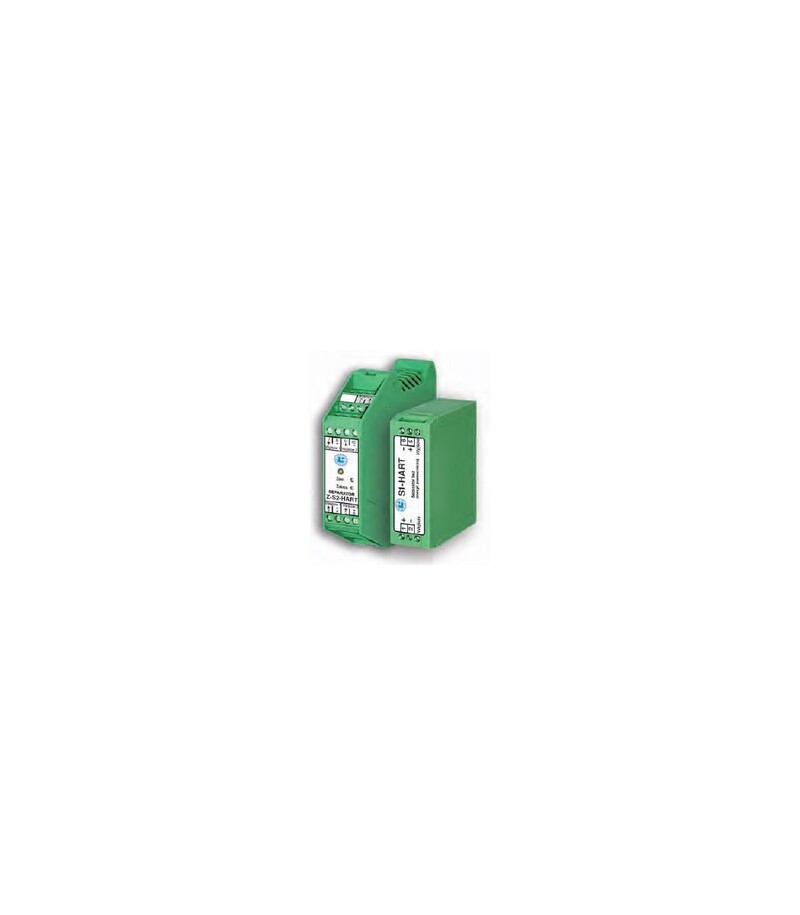

S1-HART

SEPARATOR BEZ ENERGII POMOCNICZEJ TYP S1-HART
Transparentny dla protokołów transmisji w tym HART


PRZEZNACZENIE

Separator S1-HART przenosząc sygnał 4÷20mA może pracować w systemach wykorzystujących cyfrowe techniki komunikacji HART (modulacja BELL 202) zapewniając separację galwaniczną miedzy wejściem i wyjściem. Przenosi dwukierunkowo różne protokoły transmisji danych dla inteligentnych przetworników w tym HART.
Separator nie korzysta z żadnego źródła zasilania pomocniczego (nie wymaga energii pomocniczej). Zasilany jest wejściowym prądem pomiarowym. Sygnałem wejściowym jest prąd. Prąd wyjściowy jest równy prądowi wejściowemu.
Cenną aplikację separatora S1-HART do współpracy z systemowym, programowalnym przetwornikiem dwuprzewodowym 4÷20mA SMART.
Cyfrowe sygnały transmisji danych wymieniane wzajemnie między przetwornikiem a sterownikiem są nakładane na prądowy sygnał analogowy 4÷20mA. Dane te służą do programowania, kalibracji i diagnostyki toru pomiarowego np. ciśnienia, temperatury itp.

PODSTAWOWE DANE TECHNICZNE

Sygnał wejściowy: 4÷20mA, max 50mA
napięcie odłożone na wejściu: - U_1-2= 3,3V + U_przetwornika, U_1-2 ≤ 30V
różnica napięcia między zaciskami wejścia i wyjścia separatora: dla 4mA równe 1,6V; dla 20mA równe 3,3V

Sygnał wyjściowy: 4÷20mA; I_wy=I_we
Klasa: ± 0,3%
Dryft temperaturowy: ± 0,005% / °C
Rozdzielenie galwaniczne obwodów: wejścia od wyjścia
Napięcie próby izolacji: 2,5kV, 50Hz
Typowo stała czasowa = 0,1sek. Po uzgodnieniu może być większa.

Separator S1-HART zapewnia sterownikowi obsługującemu obiekt:

- pełną, dwukierunkową komunikację cyfrową z przetwornikiem (modulacja BELL 202 - np. w programowalnych przetwornikach firmy Rosemount z protokołem HART),
- bezpieczeństwo związane z odseparowaniem galwanicznym tj. zabezpieczenie przed skutkami wyładowań atmosferycznych, przypadkowego przedostania się napięć niszczących np. energetycznych,
- eliminację wpływu zakłóceń związanych z bezpośrednim prowadzeniem kabli na duże odległości oraz wspólnotą mas i uziemień.
Cyfrowe sygnały transmisji danych wymieniane wzajemnie między przetwornikiem a sterownikiem są nakładane na prądowy sygnał analogowy 4÷20mA. Dane te służą do programowania, kalibracji i diagnostyki toru pomiarowego np. ciśnienia, temperatury itp.
