V19S-0,15M-PUR/V15-T-V19-VOS - 70132289

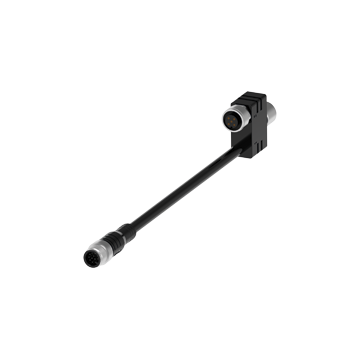

Kabel połączeniowy typu Y, gniazdo M12, proste, kodowanie A, 12-pinowe na wtyczkę M12 12-pinowe / gniazdo M12, 5-pinowe, proste, kodowanie A, kabel PUR, czarny, ekranowany, producent Pepperl+Fuchs
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Y connection cable V19S-0,15M-PUR/V15-T-V19-VOS
- For use with series VOS cameras
- Quick and easy connection of the LED flash lighings due to internal pre-wiring
- Transmits control signals to flash controler for intelligent lighting control
- Nakrętka radełkowana odpowiednia do montażu narzędzia
- Odporność na wibracje z mechanicznym zatrzaskiem
| Opis produktu |
|---|
| Y connection cable M12 socket straight A-coded 12-pin to M12 plug 12-pin / M12 socket 5-pin straight A-coded, PUR cable black, shielded |
| Ogólne specyfikacje | ||
|---|---|---|
| Customization | For use with series VOS cameras | |
| Złącze 1 | ||
| Połączenie | plug | |
| Typ konstrukcji | M12 | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 12 | |
| Kodowanie | Kodowanie A. | |
| Złącze 2 | ||
| Połączenie | gniazdo elektryczne | |
| Typ konstrukcji | M12 | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 5 | |
| Kodowanie | Kodowanie A. | |
| Złącze 3 | ||
| Połączenie | gniazdo elektryczne | |
| Typ konstrukcji | M12 | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 12 | |
| Kodowanie | Kodowanie A. | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 30 V AC / DC | |
| Prąd pracy | max. 1,5 A. | |
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Połączenie wtykowe | złącze M12 x 1: IEC 61076-2-101 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | ||
| Złącze wtykowe | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Kabel, naprawiony | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Kabel zginany | -25 ... 85 ° C (-13 ... 185 ° F) | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Złącze wtykowe | ||
| Moment dokręcający | 0.4 ... 0.8 Nm | |
| Ochrona przed poluzowaniem | dostępny | |
| Instalacja narzędzi | proste radełkowanie | |
| Cykle krycia | min. 500 | |
| Shielding | shield connected to screw connection | |
| Stopień ochrony | IP67 | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 5 | |
| Średnica płaszcza | 6,5 mm | |
| Sheath stripping force | max. 30 N / 500 mm | |
| Kolor płaszcza | czarny (podobny do RAL 9005) | |
| Liczba rdzeni | 12 | |
| Core cross section | 0,14 mm 2 | |
| Tarcza | folia poliestrowa z powłoką aluminiową Oplot z cynowanej miedzi, pokrycie 70% |
|
| Długość | 0,15 m | |
| Materiał | ||
| Złącze 1 | ||
| Screw connection | mosiądz, niklowany | |
| Body | TPU, czarny | |
| Powierzchnia styku | Au | |
| Łatwopalność | V-0 | |
| Złącze 2 | ||
| Screw connection | Zinc diecast, nickel-plated | |
| Body | TPU, czarny | |
| Powierzchnia styku | Au | |
| Łatwopalność | V-0 | |
| Złącze 3 | ||
| Screw connection | mosiądz, niklowany | |
| Body | TPU, czarny | |
| Powierzchnia styku | Au | |
| Łatwopalność | V-0 | |
| Kabel | ||
| Poszycie | PUR | |
| Łatwopalność | FT2 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27440106 |
| ECLASS 12.0 | 27440106 |
| ECLASS 11.0 | 27440112 |
| ECLASS 10.0.1 | 27440112 |
| ECLASS 9.0 | 27440106 |
| ECLASS 8.0 | 27440312 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC002585 |
| ETIM 8.0 | EC002585 |
| ETIM 7.0 | EC002585 |
| ETIM 6.0 | EC002585 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
