V11S/V15S-G-0,2M-PUR-T-V1-GX-Y - 70159309

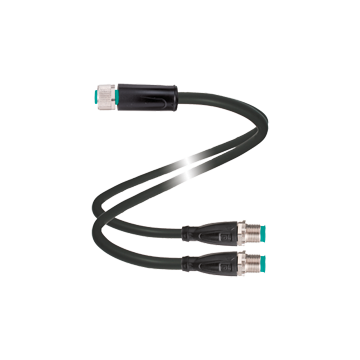

Rozdzielacz typu Y, gniazdo M12, proste, 5-pinowe, kodowanie A, do wtyczki M12, proste, kodowanie A, 3-pinowe / wtyczka M12, proste, 5-pinowe, kodowanie A, 2x kabel PUR, czarny, odpowiedni do prowadników kablowych, odporny na skręcanie, Pepperl+Fuchs
Zapytaj o produkt:
V11S/V15S-G-0,2M-PUR-T-V1-GX-Y - 70159309 122,40 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Y connection cable V11S/V15S-G-0,2M-PUR-T-V1-GX-Y
- Connection cable IO-Link Class A to Class B
- Suitable for drag chains and abrasion resistant
- Nadaje się do zastosowań robotycznych / odpornych na skręcanie
- Free of paint wetting interfering substances
- Odporny na drobnoustroje i hydrolizę
- Odporny na promieniowanie UV
- Wolne od halogenu
- Specific design protects against loosening and inaccurate installation
| Opis produktu |
|---|
| Y connection cable M12 socket straight A-coded 5-pin to M12 plug straight A-coded 3-pin / M12 plug straight A-coded 5-pin, 2x PUR cable black, drag chain suitable, torsion resistant |
| Ogólne specyfikacje | ||
|---|---|---|
| Złącze 1 | ||
| Połączenie | plug | |
| Typ konstrukcji | M12 | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 3 | |
| Kodowanie | Kodowanie A. | |
| Złącze 2 | ||
| Połączenie | plug | |
| Typ konstrukcji | M12 | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 5 | |
| Kodowanie | Kodowanie A. | |
| Złącze 3 | ||
| Połączenie | gniazdo elektryczne | |
| Typ konstrukcji | M12 | |
| Styl | czołowo | |
| Zamykający | połączenie śrubowe | |
| Liczba pinów | 5 | |
| Kodowanie | Kodowanie A. | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 48 V AC / 60 V DC | |
| Prąd pracy | max. 3 A | |
| Dostosowanie | ||
| Stopień ochrony | EN 60529 | |
| Połączenie wtykowe | złącze M12 x 1: IEC 61076-2-101 | |
| Łatwopalność | UL 1581; DIN EN 60332-2-2 | |
| Bezhalogenowy | IEC 60754-1 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | ||
| Złącze wtykowe | -40 ... 90 ° C (-40 ... 194 ° F) | |
| Kabel, naprawiony | -40 ... 80 ° C (-40 ... 176 ° F) | |
| Kabel zginany | -20 ... 80 ° C (-4 ... 176 ° F) | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Złącze 1 | ||
| Moment dokręcający | 0.6 Nm | |
| Ochrona przed poluzowaniem | dostępny | |
| Instalacja narzędzi | straight knurling and hexagon nut SW = 14 mm | |
| Cykle krycia | min. 100 | |
| Stopień ochrony | IP68 / IP69 | |
| Złącze 2 | ||
| Moment dokręcający | 0.6 Nm | |
| Ochrona przed poluzowaniem | dostępny | |
| Instalacja narzędzi | straight knurling and hexagon nut SW = 14 mm | |
| Cykle krycia | min. 100 | |
| Stopień ochrony | IP68 / IP69 | |
| Złącze 3 | ||
| Moment dokręcający | 0.6 Nm | |
| Ochrona przed poluzowaniem | dostępny | |
| Instalacja narzędzi | straight knurling and hexagon nut SW = 14 mm | |
| Cykle krycia | min. 100 | |
| Stopień ochrony | IP67 / IP68 / IP69 | |
| Kabel | zgodny z IEC / EN 60228 (DIN VDE 0295) klasa 6 | |
| Średnica płaszcza | 4,3 mm | |
| Promień gięcia | > 10 x średnica przewodu, ruchomy, > 5 x średnica przewodu, stały | |
| Sheath stripping force | max. 80 N / 300 mm | |
| Kolor płaszcza | czarny (podobny do RAL 9005) | |
| Liczba rdzeni | 3 | |
| Core cross section | 0,34 mm 2 | |
| Kolor rdzenia | Core 1: brown, Core 2: brown, Core 3: blue, Core 4: black, Core 5: black | |
| Konstrukcja rdzenia | 42 x 0,1 mm Ř | |
| Długość | L1 = 0.2 m L2 = 0.2 m |
|
| Kod kabla | Li 9Y 11Y 3 x 0.34 | |
| Stosowanie do łańcuchów kablowych | ||
| Przeciągnij cykle łańcuchowe | min. 5000000 | |
| Prędkość ruchu | max. 3.3 m/s | |
| Odległość obrotu | max. 5 m | |
| Przyśpieszenie | max. 5 m/s2 | |
| Cykle skrętne | min. 1000000 | |
| Naprężenie skrętne | ± 180 °/m | |
| Materiał | ||
| PWIS free | tak | |
| Bezhalogenowy | tak | |
| Złącze wtykowe | ||
| Screw connection | Zinc diecast, nickel-plated | |
| Body | TPU, czarny | |
| Powierzchnia styku | gold plated (Au) | |
| Łatwopalność | V-2 | |
| Kabel | ||
| Poszycie | PUR na bazie polieteru | |
| Izolacja żyły | PP | |
| UV resistance | tak | |
| Odporność chemiczna | good | |
| Oil resistance | tak | |
| Cooling lubricant resistance | tak | |
| Odporność na drobnoustroje | tak | |
| Odporność na hydrolizę | tak | |
| Łatwopalność | FT2 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27440106 |
| ECLASS 12.0 | 27440106 |
| ECLASS 11.0 | 27440112 |
| ECLASS 10.0.1 | 27440112 |
| ECLASS 9.0 | 27440106 |
| ECLASS 8.0 | 27440312 |
| ECLASS 5.1 | 27279201 |
| ETIM 9.0 | EC002585 |
| ETIM 8.0 | EC002585 |
| ETIM 7.0 | EC002585 |
| ETIM 6.0 | EC002585 |
| ETIM 5.0 | EC002585 |
| UNSPSC 12.1 | 31251501 |
