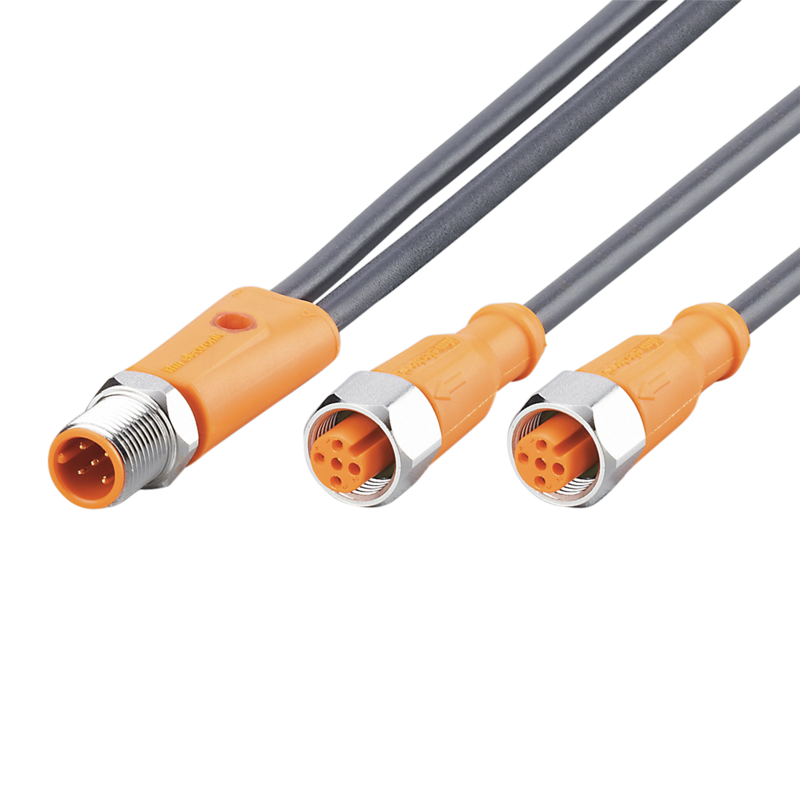

EVM063 - YDOGHXX0VASXXXXHXXSTGH050VAS
Przewód łączeniowy typu Y, Napięcie zasilania < 60 V AC, 2, 0,12, 0,15 m, PUR, IP 65, IP 67, IP 68, IP 69K, bezsilikonowy tak, Bezhalogenu tak, styki pozłacane tak
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do stosowania w maszynach mobilnych i szczególnie trudnych warunkach przemysłowych
- Szeroki zakres temperatury roboczej i wysoka klasa ochrony
- Odporny na drgania i wstrząsy dzięki pierścieniowi sprzęgającemu z mechanizmem blokującym
- Odporność na nagłe zmiany temperatury i mgłę solną
- Odporny na oleje i czynniki chłodzące
| Aplikacja | ||
|---|---|---|
| Konstrukcja | bezsilikonowy; Bezhalogenu; styki pozłacane; możliwość stosowania z łańcuchami kablowymi | |
| Bezsilikonowy | tak | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | < 60 AC/DC | |
| Klasa ochrony | II | |
| Maks. całkowity prąd obciążenia [A] | 4 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...90 | |
| Uwaga dot. temperatury otoczenia | cULus: ...75 °C | |
| Temperatura w czasie pracy [°C] | -25...90 | |
| Uwaga dot. temperatury otoczenia | cULus: ...75 °C | |
| Temperatura składowania [°C] | -25...55 | |
| Wilgotność przechowywania [%] | 10...100 | |
| Inne warunki klimatyczne przechowywania zgodnie z podaną klasą | 1K22/ DIN 60721-3-1 | |
| Ochrona | IP 65; IP 67; IP 68; IP 69K | |
| Testy / dopuszczenia | ||
| Odporność na wibracje | ||
| EN 60068-2-6 Fc | 20 g (10...3000 Hz) / -20 °C / 50 °C | |
| 50 cykli przemiatania częstotliwości, 1 oktawa na minutę, w 3 osiach | ||
| Odporność na wstrząsy | ||
| EN 60068-2-27 Ea | 100 g 11 ms połowy sinusoidy; 6 udarów w każdym kierunku wzdłuż 3 osi współrzędnych / -40 °C / 85 °C | |
| Próba udarowa ciągła | ||
| EN 60068-2-29 Eb | 40 g 6 ms; 4000 uderzeń każdy w każdym kierunku 3 osi współrzędnych / -20 °C / 50 °C | |
| Próba szybkiej zmiany temperatury | ||
| EN 60068-2-14 Na | TA = -40°C; TB = 85°C; t1 = 30 min; t2 = < 10 s 50 cykli | |
| Próba natrysku solanki | ||
| EN 60068-2-52 Kb | poziom rygoru 5 (4 cykle testowe) | |
| Dane mechaniczne | ||
| Waga [g] | 53,5 | |
| Odlewany materiał obudowy | TPU | |
| Materiał nakrętki | stal nierdzewna (1.4404 / 316L) | |
| Materiał uszczelnienia | FKM | |
| Liczba portów rozdzielacza | 2 | |
| Możliwość stosowania z łańcuchami kablowymi | tak | |
| Możliwość stosowania z łańcuchami kablowymi | ||
| Promień zgięcia przy zastosowaniu łańcucha kablowego | min. 10 x średnica kabla | |
| Prędkość przesuwu | max. 3,3 m/s dla długości poziomej drogi przesuwu 5 m i max. przyspieszenia 5 m/s2 | |
| Cykle zginania | > 5 Mio. | |
| Odkształcenie przy skręcaniu | ± 180 °/m | |
| Uwagi | ||
| Uwagi | bez tulejek oznacznikowych | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk C | ||
| Podłączenie | Konektor: 1 x M12, prosty; kodowanie: A; Materiał obudowy: TPU, kolor pomarańczowy; Nakrętka: stal nierdzewna (1.4404 / 316L); Styki: pozłacane; Moment dokręcający: 0,6...1,5 Nm | |
| Połączenie elektryczne - Gniazdo A | ||
| Przewód: 0,12 m, PUR, Bezhalogenu, czarny, Ø 4,9 mm; 4 x 0,34 mm2 (42 x Ø 0,1 mm ) | ||
| Konektor: 1 x M12, prosty; kodowanie: A; Materiał obudowy: TPU, kolor pomarańczowy; Nakrętka: stal nierdzewna (1.4404 / 316L); uszczelnienie: FKM; Styki: pozłacane; Moment dokręcający: 0,6...1,5 Nm | ||
| Połączenie elektryczne - Gniazdo B | ||
| Przewód: 0,15 m, PUR, Bezhalogenu, czarny, Ø 4,9 mm; 3 x 0,34 mm2 (42 x Ø 0,1 mm ) | ||
| Konektor: 1 x M12, prosty; kodowanie: A; Materiał obudowy: TPU, kolor pomarańczowy; Nakrętka: stal nierdzewna (1.4404 / 316L); uszczelnienie: FKM; Styki: pozłacane; Moment dokręcający: 0,6...1,5 Nm | ||
