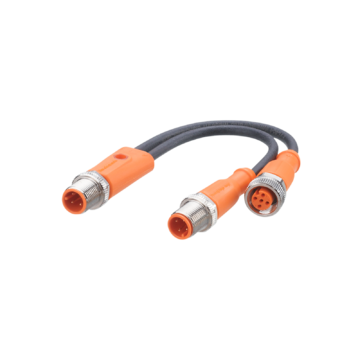

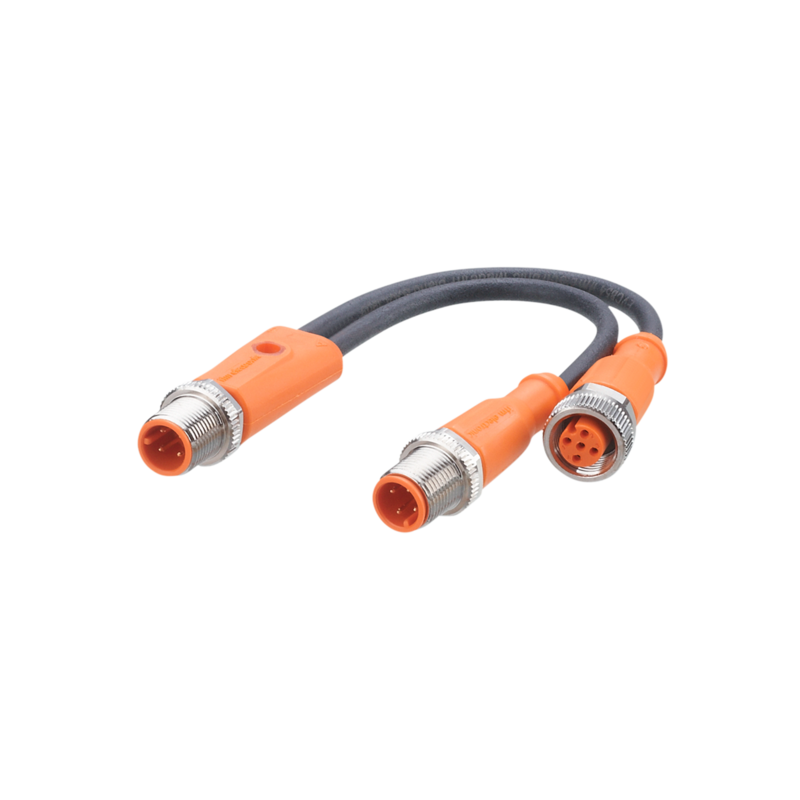

EVC854 - YSDGHBD0MSS00,1HBDSTGH030MSS
Przewód łączeniowy typu Y, M12, 0,1 m, PUR, IP 65, IP 67, IP 68, IP 69K, bezsilikonowy tak, Bezhalogenu tak, styki pozłacane tak
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
| Aplikacja | ||
|---|---|---|
| Konstrukcja | bezsilikonowy; Bezhalogenu; styki pozłacane; możliwość stosowania z łańcuchami kablowymi | |
| Bezsilikonowy | tak | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 24 DC | |
| Klasa ochrony | II | |
| Maks. całkowity prąd obciążenia [A] | 3 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...90 | |
| Ochrona | IP 65; IP 67; IP 68; IP 69K | |
| Dane mechaniczne | ||
| Waga [g] | 53 | |
| Odlewany materiał obudowy | TPU / TPU | |
| Materiał nakrętki | mosiądz, niklowany | |
| Materiał uszczelnienia | Viton | |
| Typ złącza | M12 | |
| Możliwość stosowania z łańcuchami kablowymi | tak | |
| Możliwość stosowania z łańcuchami kablowymi | ||
| Promień zgięcia przy zastosowaniu łańcucha kablowego | min. 10 x średnica kabla | |
| Promień gięcia do montażu stałego | min. 5 x średnica kabla | |
| Prędkość przesuwu | max. 3,3 m/s dla długości poziomej drogi przesuwu 5 m i max. przyspieszenia 5 m/s2 | |
| Cykle zginania | > 5 Mio. | |
| Odkształcenie przy skręcaniu | ± 180 °/m > 2 Mio. | |
| Uwagi | ||
| Uwagi | Zobacz notatkę techniczną w sekcji "Materiały do pobierania" | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk C | ||
| Konektor: M12, prosty; kodowanie: A; Materiał obudowy: TPU, kolor pomarańczowy; Nakrętka: nakrętka, mosiądz, niklowany; Styki: pozłacane; Moment dokręcający: 0,6...1,5 Nm; Proszę wziąć pod uwagę maksymalną wartość dla łączonych części! | ||
| Połączenie elektryczne | ||
| Podłączenie | Przewód: 0,1 m, PUR, Bezhalogenu, czarny, Ø 4,9 mm; 3 x 0,34 mm2 (42 x Ø 0,1 mm ) + 5 x 0,34 mm2 (42 x Ø 0,1 mm ) | |
| Połączenie elektryczne - wtyk A | ||
| Konektor: M12, prosty; kodowanie: A; Materiał obudowy: TPU, kolor pomarańczowy; Nakrętka: nakrętka, mosiądz, niklowany; uszczelnienie: Viton; Styki: pozłacane; Moment dokręcający: 0,6...1,5 Nm; Proszę wziąć pod uwagę maksymalną wartość dla łączonych części! | ||
| Połączenie elektryczne - Gniazdo B | ||
| Konektor: M12, prosty; kodowanie: A; Materiał obudowy: TPU, kolor pomarańczowy; Nakrętka: nakrętka, mosiądz, niklowany; Styki: pozłacane; Moment dokręcający: 0,6...1,5 Nm; Proszę wziąć pod uwagę maksymalną wartość dla łączonych części! | ||
