V1-W-E8W-BK4M-PUR-A-V1-G - 240784-0017

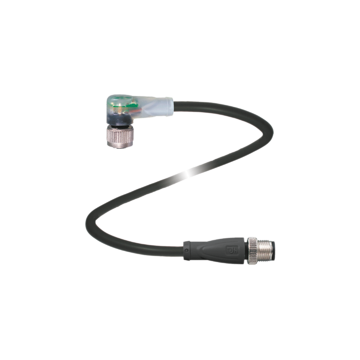

Przewód obustronie zakończony wtyczką firmy Pepperl+Fuchs, wtyczka kątowa żeńska M12-4pin na wtyczkę prostą męską M12-4pin, długość 4 m, PUR bez halogonowy czarny, IP67 / IP68 / IP69K, LED x3 (sygnalizacja zasilania i zadziałania x 2)
Zapytaj o produkt:
V1-W-E8W-BK4M-PUR-A-V1-G - 240784-0017 159,30 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12 miesięcy
Producent
PEPPERL+FUCHS
Zastosowanie
Konstrukcja głowicy 1
Wskaźnik stanu
Materiał przewodu
Długość przewodu
Konstrukcja głowicy 2
Ekranowanie
Materiał gwintu/nakrętki
Opisy produktu
Najważniejsze parametry przewodu V1-W-E8W-BK4M-PUR-A-V1-G
- Wbudowana dioda LED, jako wskaźnik działania i funkcji
- Nakrętka karbowana odpowiednia do montażu za pomocą narzędzia
- Poprawiona odporność na żużel spawalniczy
- Nadaje się do ruchomych łańcuchów kablowych
- Nadaje się do zastosowań w robotyce / wymagających odporności na skręcanie
- Kabel ognioodporny
- Nie zawiera halogenu
- Odporny na drobnoustroje i hydrolizę
- Bez substancji zaburzających zwilżanie farby
- Pozłacane styki
| Opis produktu | ||
|---|---|---|
| Kabel połączeniowy, M12 do M12, LED | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Ilość pinów | 4 | |
| Podłączenie 1 | gniazdo elektryczne | |
| Typ konstrukcji 1 | prosta | |
| Gwint 1 | M12 | |
| Podłączenie 2 | Złącze męskie | |
| Typ konstrukcji 2 | prosta | |
| Gwint 2 | M12 | |
| Wskaźniki / środki operacyjne | ||
| LED zielony | Wyświetlacz operacyjny | |
| LED żółty | Wyświetlacz funkcjonalny styk nr. 4 | |
| LED biała | Wyświetlacz funkcjonalny styk nr. 2 | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | max. 24 V DC ± 15% | |
| Prąd pracy | max. 4 A. | |
| Rezystancja objętościowa | < 5 mΩ | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Stopień ochrony | EN 60529: 2000 | |
| Standardy | IEC 61076-2-101:2008 | |
| Łatwopalność | Korpus: UL 94 Linia: UL 1581 Sekcja 1061; IEC 60332-1-2: 2004 |
|
| Bezhalogenowy | IEC 60754-1:1994 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | Obudowa: -40 ... 90 °C (-40 ... 194 °F) kabel, część stała: -40 ... 80 °C (-40 ... 176 °F) kabel, część ruchoma: -25 ... 80 °C (-13 ... 176 °F) |
|
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Elementy kontaktowe | sprężynowe gniazdo stykowe | |
| Średnica sworznia | 1 mm | |
| Stopień ochrony | IP67 / IP68 / IP69k | |
| Materiał | ||
| Kontakty | CuSn / Au | |
| Powierzchnia styku | Au | |
| Korpus | TPU, przezroczysty / czarny | |
| Kabel | PUR odporny na odpryski spawalnicze | |
| Nakrętka z rowkiem | Cynkowy odlew ciśnieniowy | |
| Złącze tulejowe | Cynkowy odlew ciśnieniowy | |
| Izolacja żyły | PP | |
| Kabel | drut bardzo cienki, elastyczny | |
| Średnica płaszcza | Ř 4.3 mm | |
| Promień gięcia | > 10 x średnica przewodu, ruchomy, > 5 x średnica przewodu, stały | |
| Kolor | czarny | |
| Rdzenie | 4 x 0,34 mm 2 | |
| Budowa przewodnika | 42 x 0,1 mm Ř | |
| Długość | 4 m | |
| Stosowanie do ruchomych łańcuchów kablowych | ||
| Cykle ruchomych łańcuchów kablowych | min. 5000000 (przy max. 60 °C) | |
| Prędkość ruchu | max. 3.3 m/s | |
| Odległość obrotu | 5 m poziomo | |
| Przyśpieszenie | max. 5 m/s2 | |
| Cykle skrętne | min. 1000000 (przy max. 60 °C) | |
| Naprężenie skrętne | ± 180 °/m | |
| Łatwopalność | ||
| Obszar styków | 94 HB | |
| Obudowa | 94 V-2 | |
| Kabel | FT2 | |
