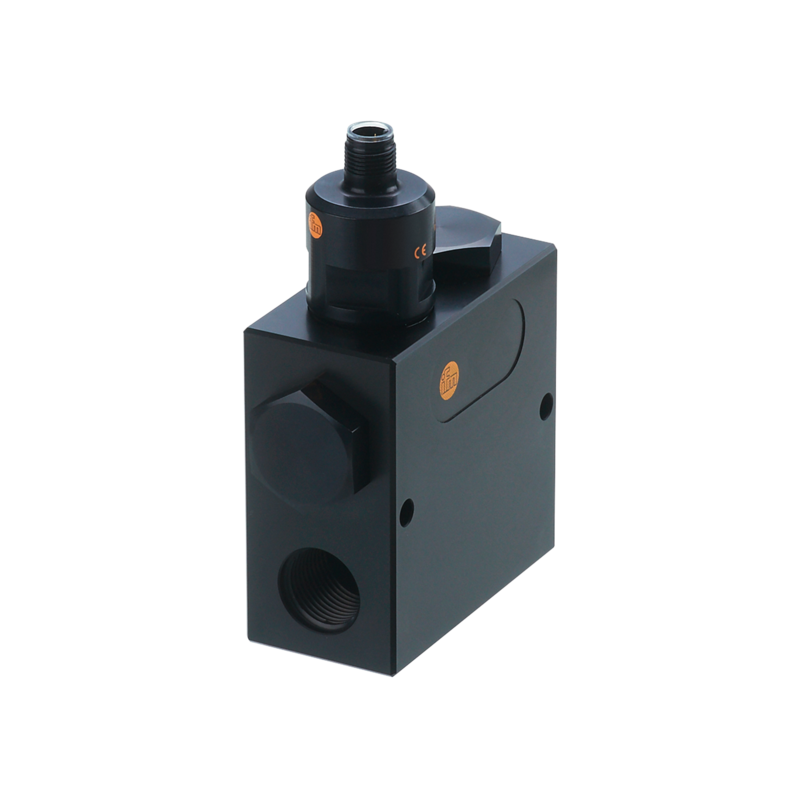

SBU625 - SBU12DI040KG/US
Przepływomierz do cieczy firmy IFM, sygnał analogowy 0,5...10 V, zakres pomiarowy = 0,3...75 l/min, temperatura medium 0...60 °C, max. ciśnienie 200 bar, przyłącze procesowe G 1/2, wyposażony w zawór zwrotny
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Niezawodny monitoring przepływu objętościowego w wewnętrznym obiegu chłodzenia wierteł w obrabiarkach
- Ze zintegrowanym zabezpieczeniem przed przepływem wstecznym
- Dokładne, linearyzowane wyjście analogowe
- Wytrzymała obudowa o bardzo dużej wytrzymałości na ciśnienie
- Bardzo krótki czas reakcji
| Cechy produktu | ||
|---|---|---|
| Zakres pomiarowy [l/min] | 0,3...75 | |
| Przyłącze procesowe | G 1/2 | |
| Aplikacja | ||
| Aplikacja | Narzędzia do maszyn; Wewnętrzne chłodzenie wiertła | |
| Media | Ciecze; woda; roztwory glikolu; chłodziwa | |
| Temperatura medium [°C] | 0...60 | |
| Wytrzymałość na ciśnienie [bar] | 200 | |
| Wytrzymałość na ciśnienie [Mpa] | 20 | |
| Dane elektryczne | ||
| Tolerancja napięcia zasilania [%] | -15...10 | |
| Napięcie zasilania [V] | 24 DC; (zgodnie z SELV/PELV) | |
| Pobór prądu [mA] | 10 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Sygnał wyjściowy | sygnał analogowy | |
| Analogowe wyjście napięciowe [V] | 0,5...10 | |
| Min. rezystancja obciążenia [Ω] | 10000 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy [l/min] | 0,3...75 | |
| Zakres przepływu [l/min] | 75 | |
| Dokładność / odchylenie | ||
| Powtarzalność [% wartości końcowej] | 1 | |
| Błąd pomiaru [% wartości końcowej] | ± 5 | |
| Czasy reakcji | ||
| Czas reakcji [s] | < 0,01 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...60 | |
| Temperatura składowania [°C] | -15...80 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 20 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 5 g (10...2000 Hz) | |
| MTTF [lata] | 15,78 | |
| Dane mechaniczne | ||
| Waga [g] | 738 | |
| Materiał | aluminium anodowane; PA | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4401 / 316); mosiądz; aluminium anodowane; PU; O-ring: FKM | |
| Przyłącze procesowe | G 1/2 | |
| Cykli przełączania mechanicz. | 10 milionów | |
| Akcesoria | ||
| Dostarczane elementy | zaślepki uszczelniające | |
| Uwagi | ||
| Uwagi | Zmiany temperatury mają wpływ na standardowe ustawienia dla chłodziw. W przypadku olejów ustawienia zależą od temperatury i lepkości. Zalecenie Użyj filtracji 200 mikronów Wszystkie dane odnoszą się do chłodziw (20 ° C). |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
