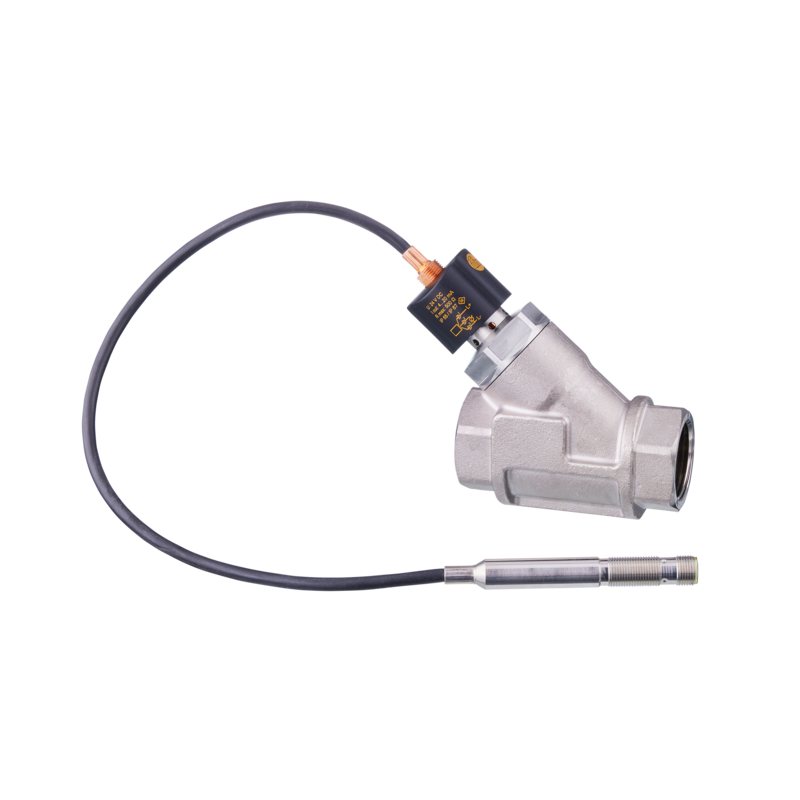

SBT646
Mechniczny przepływomierz z zaworem zwrotnym firmy IFM, zakres = 2...100 l/min, temp. medium = 10...180 st.C, wyjście 4...20 mA, max. ciśnienie pracy = 40 bar, błąd pomiarowy ± 5
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Precyzyjne wykrywanie przepływu w rurach
- Odpowiednie do roztworów wodnych i glikolu
- Niezawodne zabezpieczenie przed przepływem wstecznym zapewniające bardzo krótki czas reakcji
- Wytrzymała obudowa o bardzo dużej wytrzymałości na ciśnienie
| Cechy produktu | ||
|---|---|---|
| Zakres pomiarowy [l/min] | 2...100 | |
| Przyłącze procesowe | Rp 1 | |
| Aplikacja | ||
| Media | Ciecze; woda; roztwory glikolu | |
| Temperatura medium [°C] | 10...180 | |
| Wytrzymałość na ciśnienie [bar] | 40 | |
| Wytrzymałość na ciśnienie [Mpa] | 4 | |
| Uwaga dot. przeciążalności | statyczne | |
| Dane elektryczne | ||
| Tolerancja napięcia zasilania [%] | -15...10 | |
| Napięcie zasilania [V] | 24 DC; (zgodnie z SELV/PELV) | |
| Pobór prądu [mA] | < 35 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Sygnał wyjściowy | sygnał analogowy | |
| Analogowe wyjście prądowe [mA] | 4...20 | |
| Maks. obciążenie [Ω] | 500 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy [l/min] | 2...100 | |
| Dokładność / odchylenie | ||
| Powtarzalność [% wartości końcowej] | 1 | |
| Błąd pomiaru [% wartości końcowej] | ± 5 | |
| Czasy reakcji | ||
| Czas reakcji [s] | < 0,01 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...60 | |
| Temperatura składowania [°C] | -15...80 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 20 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 5 g (10...2000 Hz) | |
| Dane mechaniczne | ||
| Waga [g] | 1094,416 | |
| Materiał | mosiądz pokryty białym brązem; PPS; stop miedzi; aluminium anodowane; PEI; silikon; O-ring: EPDM; FKM | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4401 / 316); stal nierdzewna (1.4301 / 304); mosiądz; mosiądz niklowany chemicznie; PPS; O-ring: FKM; magnes: stop metali niklowany; klej dwuskładnikowy | |
| Przyłącze procesowe | Rp 1 | |
| Cykli przełączania mechanicz. | 10 milionów | |
| Uwagi | ||
| Uwagi | Zalecenie Użyj filtracji 200 mikronów Wszystkie dane odnoszą się do wody (20 ° C). |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Przewód: 0,3 m, silikon | ||
| Połączenie elektryczne - wtyk | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
