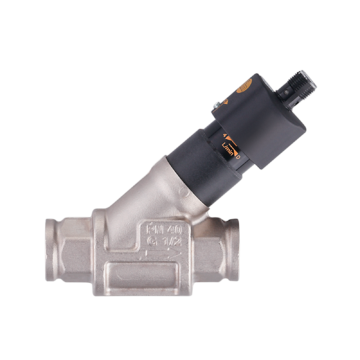

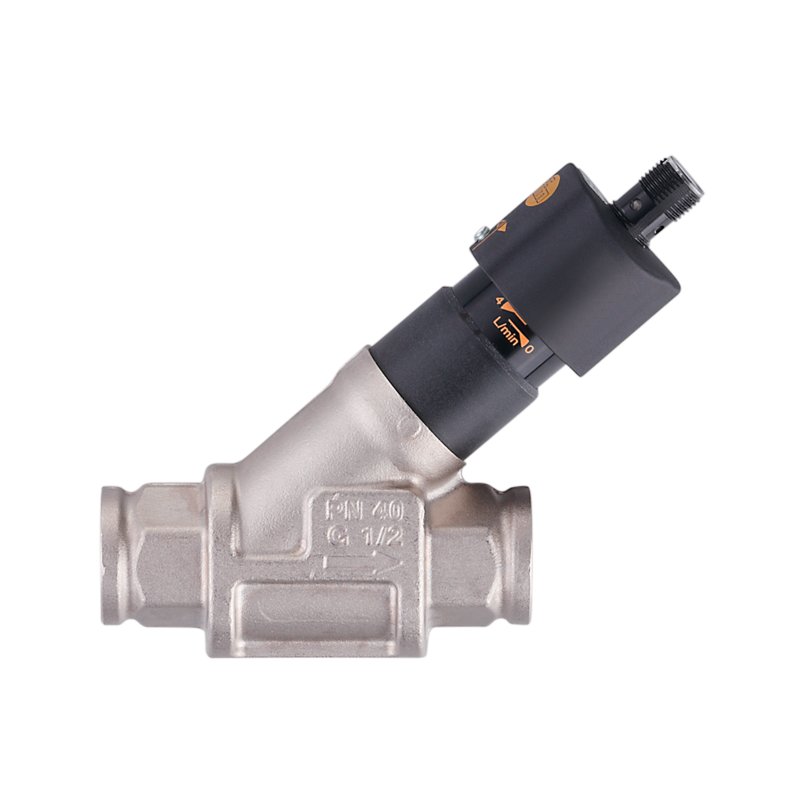

SBG334 - SBG34BF0BPKG/US
Mechniczny sygnaliztor przepływu z zaworem zwrotnym firmy IFM, zakres ustawialny 2...50 l/min, temp. medium = 0...85 st.C, wyjście 1 x PNP, max. ciśnienie pracy = 40 bar
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Precyzyjne wykrywanie przepływu w rurach
- Odpowiednie do wody, olejów i roztworów glikolu
- Niezawodne zabezpieczenie przed przepływem wstecznym zapewniające bardzo krótki czas reakcji
- Intuicyjna regulacja ciągła punktu przełączania
- Wytrzymała obudowa o bardzo dużej wytrzymałości na ciśnienie
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1 | |
| Przyłącze procesowe | połączenie gwintowane G 1/2 | |
| Aplikacja | ||
| Media | Ciecze; woda; roztwory glikolu; chłodziwa | |
| Temperatura medium [°C] | 0...85 | |
| Wytrzymałość na ciśnienie [bar] | 40 | |
| Wytrzymałość na ciśnienie [Mpa] | 4 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC; (zgodnie z SELV/PELV) | |
| Pobór prądu [mA] | < 15 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 1 | |
| Sygnał wyjściowy | sygnał przełączający | |
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 1 | |
| Funkcja wyjścia | normalnie otwarte | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw | ||
| Zakres ustawień [l/min] | 2...50 | |
| Dokładność / odchylenie | ||
| Powtarzalność [% wartości końcowej] | 1 | |
| Histereza [l/min] | 1...3 | |
| Błąd pomiaru [% wartości końcowej] | ± 5 | |
| Czasy reakcji | ||
| Czas reakcji [s] | < 0,01 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...60 | |
| Temperatura składowania [°C] | -15...80 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 20 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 5 g (10...2000 Hz) | |
| MTTF [lata] | 3318 | |
| Dane mechaniczne | ||
| Waga [g] | 542 | |
| Materiał | mosiądz niklowany chemicznie; PPS; aluminium anodowane; PA | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4310 / 301); stal nierdzewna (1.4301 / 304); PBT; mosiądz niklowany chemicznie; PP; PPS; poliolefina; O-ring: FKM | |
| Przyłącze procesowe | połączenie gwintowane G 1/2 | |
| Cykli przełączania mechanicz. | 10 milionów | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 4 x LED, kolor żółty | |
| Akcesoria | ||
| Dostarczane elementy | Klucz imbusowy | |
| Uwagi | ||
| Uwagi | Uwaga Nie należy zamykać pokrywy poza maksymalną wartość zakresu ustawień. Wszystkie dane odnoszą się do wody (20 ° C). |
|
| Uwagi | Proszę zwrócić uwagę na zmianę konstrukcji obudowy! | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
