SBG246 - SBG34IF0FRKG

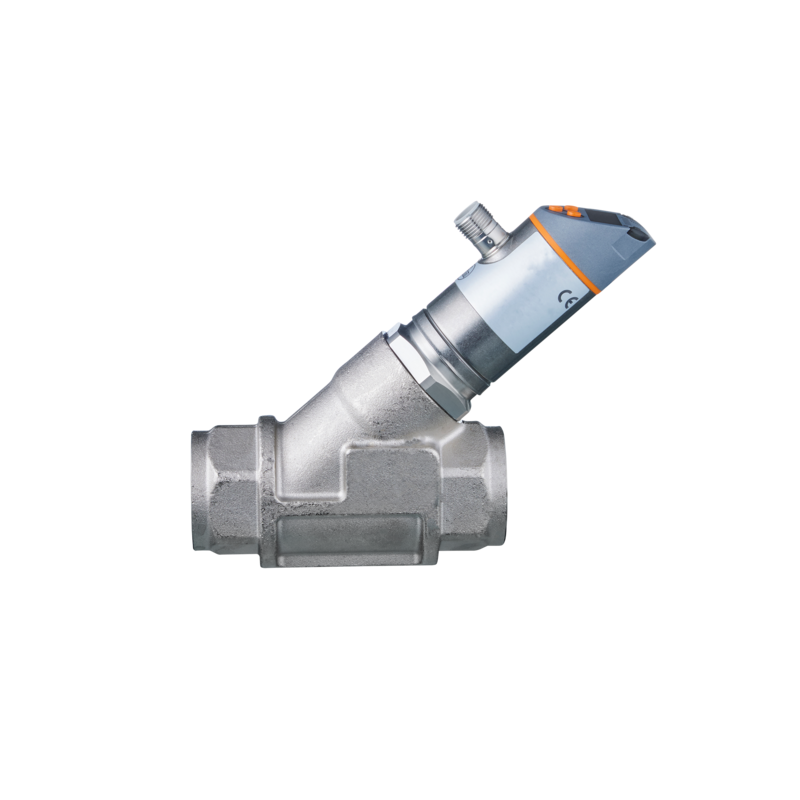

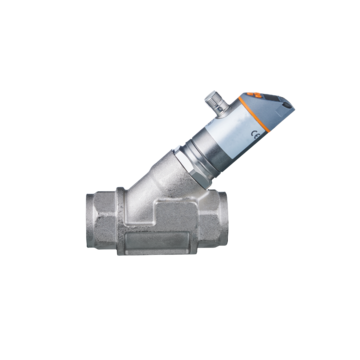

Mechniczny przepływomierz z zaworem zwrotnym, wyposażony w elektronikę kompaktową z wyświetlaczem firny IFM, wyjście 4 ... 20mA, wyj. częstotl., PNP, IO-Link, zakres = 2...100 l/min, temp. medium -10...100 °C, max. ciśnienie 25 bar, G 3/4
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Dokładne wykrywanie przepływu i temperatury medium
- Odpowiednie do wody, chłodziw oraz roztworów oleju i glikolu dzięki zintegrowanym wykresom pomiarowym
- Niezawodne zabezpieczenie przed przepływem wstecznym zapewniające bardzo krótki czas reakcji
- Z wyjściem przełączającym, wyjściem analogowym lub wyjściem częstotliwości i IO-Link
- Wyraźnie widoczny wyświetlacz LED z funkcją przełączania barw czerwona/zielona
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Zakres pomiarowy | ||
| 2...100 l/min | 0,12...6 m3/h | |
| Przyłącze procesowe | połączenie gwintowane G 3/4 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Aplikacja | do aplikacji przemysłowych | |
| Media | Ciecze; woda; roztwory glikolu; chłodziwa | |
| Uwaga na temat mediów | olej 1 o lepkości: 10 mm2/s (40 °C) olej 2 o lepkości: 46 mm2/s (40 °C) |
|
| Temperatura medium [°C] | -10...100 | |
| Wytrzymałość na ciśnienie [bar] | 25 | |
| Wytrzymałość na ciśnienie [Mpa] | 2,5 | |
| MAWP (dla aplikacji zgodnych z CRN) [bar] | 25 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC; (zgodnie z SELV/PELV) | |
| Pobór prądu [mA] | < 50 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | < 3 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; sygnał częstotliwościowy; IO-Link; (konfigurowalne) | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 150; (na wyjście 2 x 200 (...60 °C); 2 x 250 (...40 °C)) | |
| Ilość cykli przełączania (mechanicznych) | 10 milionów | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20 | |
| Maks. obciążenie [Ω] | 500 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Częstotliwość wyjścia [Hz] | 0...10000 | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy | ||
| 2...100 l/min | 0,12...6 m3/h | |
| Zakres wyświetlacza | ||
| 0...120 l/min | 0...7,2 m3/h | |
| Rozdzielczość | ||
| 0,5 l/min | 0,05 m3/h | |
| Punkt przełączania SP | ||
| 1...100 l/min | 0,05...6 m3/h | |
| Punkt resetu rP | ||
| 0...99 l/min | 0...5,95 m3/h | |
| Częstotliwość końcowa, FEP | ||
| 6,5...100 l/min | 0,4...6 m3/h | |
| Krok | ||
| 0,5 l/min | 0,05 m3/h | |
| Częstotliwość punktu końcowego, FRP [Hz] | 10...10000 | |
| Dynamika pomiaru | 1:50 | |
| Zakres pomiaru / nastaw - Monitoring temperatury | ||
| Zakres pomiarowy [°C] | -10...100 | |
| Zakres wyświetlacza [°C] | -32...122 | |
| Rozdzielczość [°C] | 1 | |
| Punkt przełączania SP [°C] | -9...100 | |
| Punkt resetu rP [°C] | -10...99 | |
| W krokach co [°C] | 1 | |
| Częstotliwość punktu początkowego, FSP [°C] | -10...78 | |
| Częstotliwość końcowa, FEP [°C] | 12...100 | |
| Częstotliwość punktu końcowego, FRP [Hz] | 10...10000 | |
| Dokładność / odchylenie - Monitorowanie przepływu | ||
| Dokładność (w zakresie pomiarowym) | ± (4 % MW + 1 % MEW); (Q > 2 l/min; temperatura medium i otoczenia: +22 °C ± 4K) | |
| Powtarzalność | ± 1 % MEW | |
| Dokładność / odchylenie - Monitoring temperatury | ||
| Dryft temperatury | 0,029 °C / K | |
| Dokładność [K] | 3 K (25°C; Q > 1 l/min) | |
| Czasy reakcji - Monitorowanie przepływu | ||
| Czas reakcji [s] | 0,01 | |
| Tłumienie wartości procesowej dAP [s] | 0...5 | |
| Tłumienie wyjścia analogowego dAA [s] | 0...5 | |
| Czasy reakcji - Monitoring temperatury | ||
| Odpowiedź dynamiczna T05 / T09 [s] | T09 = 120 (Q > 1 l/min) | |
| Software / programowanie | ||
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; logika przełączania; wyjście prądowe / częstotliwościowe; wybór medium; tłumienie dla wyjścia przełączającego / analogowego; wyświetlacz może być obracany / wyłączany; standardowa jednostka pomiaru; kolor wartości procesu | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 CDV | |
| Profil | Smart Sensor: Process Data Variable; Device Identification | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Ilość danych analogowych | 2 | |
| Ilość danych binarnych | 2 | |
| Min.czas cyklu procesu [ms] | 5 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 563 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...60 | |
| Uwaga dot. temperatury otoczenia | temperatura medium <80 ° C temperatura medium <100 ° C: 0...40 °C |
|
| Temperatura składowania [°C] | -15...80 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 20 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 5 g (10...2000 Hz) | |
| MTTF [lata] | 145 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | I006 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 1488,75 | |
| Materiał | stal nierdzewna (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; mosiądz niklowany chemicznie | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4401 / 316); stal nierdzewna (1.4404 / 316L); mosiądz (2.0371); mosiądz niklowany chemicznie; PPS; O-ring: FKM | |
| Przyłącze procesowe | połączenie gwintowane G 3/4 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | 3 x LED, kolor zielony | |
| Stan wyjścia | 2 x LED, kolor żółty | |
| Wartość mierzona | wyświetlacz alfanumeryczny, czerwony / zielony 4-cyfrowy | |
| Programowanie | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Uwagi | ||
| Uwagi | Zaleca się używanie filtrów o dokładności filtrowania 200 mikronów. Wszystkie dane odnoszą się do wody (20 ° C). MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego |
|
| Uwagi | Proszę zwrócić uwagę na zmianę konstrukcji obudowy! | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
