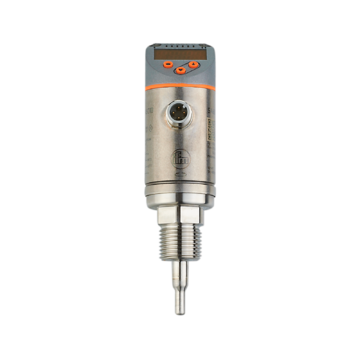

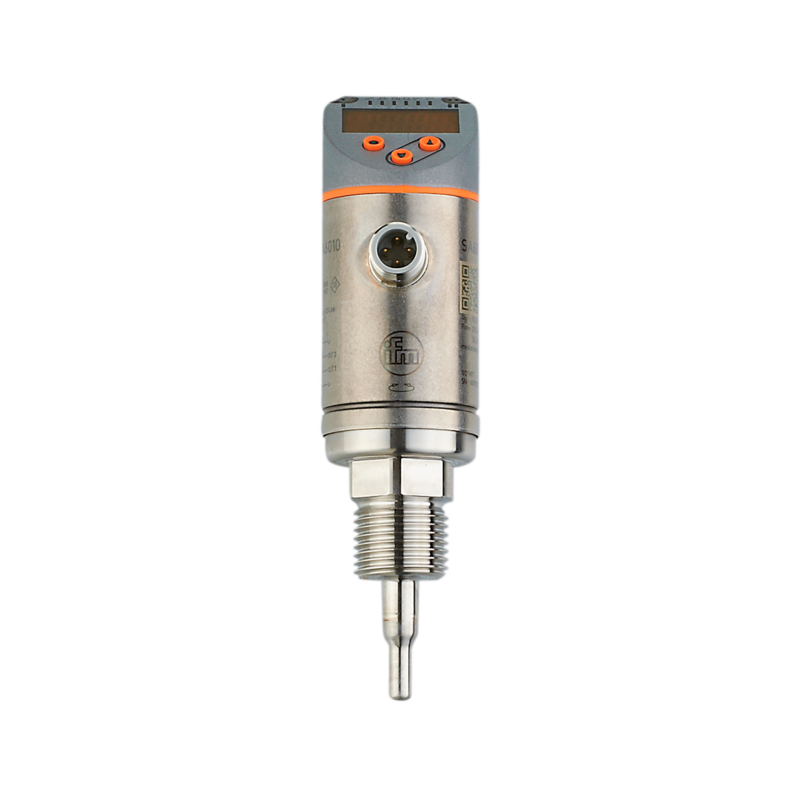

SA6010 - SAN12XDBFRKG/US-100

Kalorymetryczne czujniki przepływu firmy IFM, przyłącze 1/2 NPT, materał mający kontakt z medium: stal nierdzewna (1.4404 / 316L), PNP / NPN /NO / NC, analogowy

Kod produktu: SA6010
Oznaczenie producenta: SAN12XDBFRKG/US-100
Producent: IFM
Kategoria: Przepływomierze kalorymetryczne

Dodaj do porównania

364,90 €

448,83 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie

2 tygodnie

Gwarancja

Producent

IFM

Opisy produktu

Jednoczesny pomiar natężenia przepływu i temperatury
Zoptymalizowane do wody, olejów i powietrza
Czerwono/zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
Z wyjściem przełączającym, sygnałem analogowym i IO-Link
Możliwość obracania przyłącza procesowego w celu optymalnego wyosiowania

Cechy produktu
Liczba wejść i wyjść		Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1
Przyłącze procesowe		połączenie gwintowane 1/2" NPT
Aplikacja
Konstrukcja		styki pozłacane
Media		woda; roztwory glikolu; powietrze; oleje
Uwaga na temat mediów		oleje o niskiej lepkości: ≤ 40 mm2/s (104 °F) oleje o dużej lepkości: > 40 mm2/s (104 °F)
Temperatura medium [°F]		-4...194
Wytrzymałość na ciśnienie [bar]		100
Wytrzymałość na ciśnienie [psi]		1450
MAWP (dla aplikacji zgodnych z CRN) [bar]		100
Dane elektryczne
Napięcie zasilania [V]		18...30 DC
Pobór prądu [mA]		< 100
Klasa ochrony		III
Zabezpieczenie przed odwrotną polaryzacją		tak
Czas rozruchu [s]		10
Wejścia / wyjścia
Liczba wejść i wyjść		Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1
Wyjścia
Łączna liczba wyjść		2
Sygnał wyjściowy		sygnał przełączający; sygnał analogowy; sygnał częstotliwościowy; IO-Link; (konfigurowalne)
Wykonanie elektryczne		PNP/NPN
Liczba wyjść binarnych		2
Funkcja wyjścia		normalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC [V]		2,5
Prąd obciążenia wyjścia przełączającego DC [mA]		250
Liczba wyjść analogowych		1
Analogowe wyjście prądowe [mA]		4...20; (skalowany)
Maks. obciążenie [Ω]		350
Zabezpieczenie przed zwarciem		tak
Typ zabezpieczenia przed zwarciem		impulsowe
Zabezpieczenie przed przeciążeniem		tak
Częstotliwość wyjścia [Hz]		0...1000
Zakres pomiaru / nastaw
Długość sondy L [mm]		26,6
Tryb pracy		relatywny; absolutnie płynne; absolutnie gazowe; (absolut.: zalecany pomiar odniesienia)
Uwaga dotycząca ustawień fabrycznych		Tryb pracy: relatywny
Zakres pomiaru / nastaw - Monitoring temperatury
Zakres pomiarowy [°F]		-4...194
Rozdzielczość [°F]		0,5
Zakres pomiaru / nastaw - Media ciekłe - tryb bezwzględny
Zakres ustawień [ft/s]		0...9,85
Najlepsza czułość [ft/s]		0,15...9,85
Zakres pomiaru / nastaw - Media ciekłe - tryb względny
Zakres ustawień [ft/s]		0...19,5
Najlepsza czułość [ft/s]		0,15...9,85
Zakres pomiaru / nastaw - Gazy - tryb pracy absolutny "absolute"
Zakres ustawień [ft/s]		0...328
Najlepsza czułość [ft/s]		6...328
Zakres pomiaru / nastaw - Gazy - tryb pracy względny "relative"
Zakres ustawień [ft/s]		0...656
Najlepsza czułość [ft/s]		6...328
Dokładność / odchylenie
Dryft temperatury [cm/s x 1/K]		0,01 fps x 1/K (< 68 °F; > 158 °F)
Maks. gradient temperatury medium [K/min]		100
Dokładność / odchylenie - Tryb bezwzględny pracy
Powtarzalność		0,05 m/s; (woda; Przepływ: 0,05...3 m/s)
Dokładność / odchylenie - Tryb względny pracy
Dokładność		± (7 % MW + 2 % MEW); (do trybu relatywnego w zakresie maksymalnej czułości w następujących warunkach:; woda: 68...158 °F; długość wlotu: 5 ft; DN25 (DIN 2448); pozycja montażowa zgodnie z instrukcją; Dokładność, dla innych mediów i innego sposobu motażu, może być inna.)
Powtarzalność		0,05 m/s; (woda; Przepływ: 0,05...3 m/s)
Dokładność / odchylenie - Monitoring temperatury
Dryft temperatury		± 0,003 K/°F
Dokładność [K]		± 0,3 / ± 1; (woda; Przepływ: 1...9,85 fps / powietrze; Przepływ: > 32,8 fps)
Czasy reakcji
Czas reakcji [s]		0,5; (T09; woda; glikol: 0,8 s; powietrze: 7 s; olej: 1,8 s; każdy T09)
Czasy reakcji - Monitoring temperatury
Odpowiedź dynamiczna T05 / T09 [s]		1,5 (T09); (woda; Przepływ: 1...9,85 fps)
Software / programowanie
Możliwości parametryzacji		histereza / okno; normalnie otwarte / zamknięte; logika przełączania; wyjście prądowe / częstotliwościowe; wybór medium; Tłumienie; funkcja uczenia; wyświetlacz może być obracany / wyłączany; standardowa jednostka pomiaru; kolor wartości procesu
Interfejsy
Interfejs komunikacyjny		IO-Link
Typ transmisji		COM2 (38,4 kBaud)
IO-Link Revision		1.1
Norma SDCI		IEC 61131-9
Profil		Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO tryb		tak
Wymagany typ portu master		A
Ilość danych analogowych		2
Ilość danych binarnych		2
Min.czas cyklu procesu [ms]		3
Obsługiwane DeviceID
	Typ działania	DeviceID
	Factory setting / ModE = (REL)	537
	ModE = (LIQU)	544
	ModE = (GAS)	551
Warunki pracy
Temperatura otoczenia [°F]		-40...176
Temperatura składowania [°F]		-40...212
Ochrona		IP 65; IP 67
Testy / dopuszczenia
EMC
	DIN EN 60947-5-9
Odporność na wstrząsy
	DIN EN 60068-2-27	50 g (11 ms)
Odporność na wibracje
	DIN EN 60068-2-6	20 g (10...2000 Hz)
MTTF [lata]		143
Dopuszczenie UL
	Dopuszczenie UL numer	I003
	Numer UL	E174189
Dane mechaniczne
Waga [g]		308,5
Materiał		stal nierdzewna (1.4404 / 316L); stal nierdzewna (1.4310 / 301); PBT-GF20; PBT-GF30
Materiały części w kontakcie z medium		stal nierdzewna (1.4404 / 316L)
Przyłącze procesowe		połączenie gwintowane 1/2" NPT
Wyświetlacze / elementy robocze
Wyświetlacz
	Jednostka wyświetlana	6 x LED, kolor zielony (%, fps, gpm, cfm, °F, 103)
	Stan wyjścia	2 x LED, kolor żółty
	Wartość mierzona	wyświetlacz alfanumeryczny, czerwony / zielony 4-cyfrowy
Uwagi
Uwagi		MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego
Sztuk w opakowaniu		1 szt.
Połączenie elektryczne
Podłączenie		Konektor: 1 x M12; kodowanie: A; Styki: pozłacane
