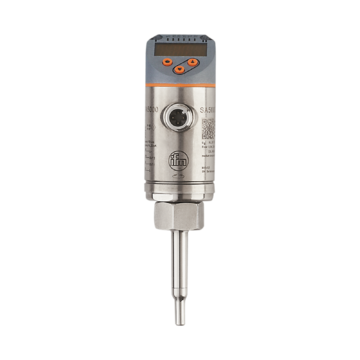

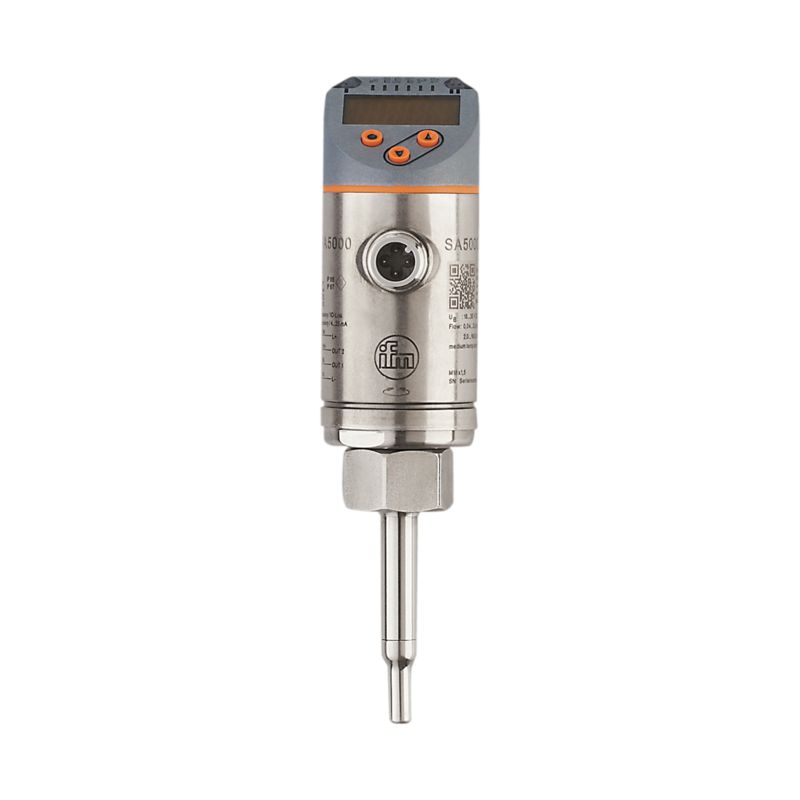

SA5000 - SAD10XDBFRKG/US-100

Kalorymetryczne czujniki przepływu firmy IFM, przyłącze M18 x 1,5 wewnętrzny, materał mający kontakt z medium: stal nierdzewna (1.4404 / 316L), Uszczelka: FKM, PNP/NPN, analogowy

Kod produktu: SA5000
Oznaczenie producenta: SAD10XDBFRKG/US-100
Producent: IFM
Kategoria: Przepływomierze kalorymetryczne

Dodaj do porównania

302,86 €

372,52 € z podatkiem VAT

Produkt na zamówienie

Wysyłka w ciągu: 2 tygodnie

Darmowy odbiór lub wysyłka DHL od 20,00 zł

Zakup na fakturę lub płatność za pobraniem

Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie

2 tygodnie

Gwarancja

Producent

IFM

Opisy produktu

Jednoczesny pomiar natężenia przepływu i temperatury
Zoptymalizowane do wody, olejów i powietrza
Czerwono/zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
Z wyjściem przełączającym, sygnałem analogowym i IO-Link
Możliwość obracania przyłącza procesowego w celu optymalnego wyosiowania

Cechy produktu
Liczba wejść i wyjść		Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1
Przyłącze procesowe		połączenie gwintowane M18 x 1,5 Gwint wewnętrzny
Aplikacja
Konstrukcja		styki pozłacane
Media		woda; roztwory glikolu; powietrze; oleje
Uwaga na temat mediów		oleje o niskiej lepkości: ≤ 40 mm2/s (40 °C) oleje o dużej lepkości: > 40 mm2/s (40 °C)
Temperatura medium [°C]		-20...90
Wytrzymałość na ciśnienie [bar]		100
Wytrzymałość na ciśnienie [Mpa]		10
MAWP (dla aplikacji zgodnych z CRN) [bar]		100
Dane elektryczne
Napięcie zasilania [V]		18...30 DC
Pobór prądu [mA]		< 100
Klasa ochrony		III
Zabezpieczenie przed odwrotną polaryzacją		tak
Czas rozruchu [s]		10
Wejścia / wyjścia
Liczba wejść i wyjść		Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1
Wyjścia
Łączna liczba wyjść		2
Sygnał wyjściowy		sygnał przełączający; sygnał analogowy; sygnał częstotliwościowy; IO-Link; (konfigurowalne)
Wykonanie elektryczne		PNP/NPN
Liczba wyjść binarnych		2
Funkcja wyjścia		normalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC [V]		2,5
Prąd obciążenia wyjścia przełączającego DC [mA]		250
Liczba wyjść analogowych		1
Analogowe wyjście prądowe [mA]		4...20; (skalowany)
Maks. obciążenie [Ω]		350
Zabezpieczenie przed zwarciem		tak
Typ zabezpieczenia przed zwarciem		impulsowe
Zabezpieczenie przed przeciążeniem		tak
Częstotliwość wyjścia [Hz]		0...1000
Zakres pomiaru / nastaw
Długość sondy L [mm]		45
Tryb pracy		relatywny; absolutnie płynne; absolutnie gazowe; (absolut.: zalecany pomiar odniesienia)
Uwaga dotycząca ustawień fabrycznych		Tryb pracy: relatywny
Zakres pomiaru / nastaw - Monitoring temperatury
Zakres pomiarowy [°C]		-20...90
Rozdzielczość [°C]		0,2
Zakres pomiaru / nastaw - Media ciekłe - tryb bezwzględny
Zakres ustawień [m/s]		0,04...3
Najlepsza czułość [m/s]		0,04...3
Zakres pomiaru / nastaw - Media ciekłe - tryb względny
Zakres ustawień [m/s]		0,04...6
Najlepsza czułość [m/s]		0,04...3
Zakres pomiaru / nastaw - Gazy - tryb pracy absolutny "absolute"
Zakres ustawień [m/s]		0...100
Najlepsza czułość [m/s]		30...100
Zakres pomiaru / nastaw - Gazy - tryb pracy względny "relative"
Zakres ustawień [m/s]		0...200
Najlepsza czułość [m/s]		30...100
Dokładność / odchylenie
Dryft temperatury [cm/s x 1/K]		0,003 m/s x 1/K (< 20 °C; > 70 °C)
Maks. gradient temperatury medium [K/min]		100
Dokładność / odchylenie - Tryb bezwzględny pracy
Powtarzalność		0,05 m/s; (woda; Przepływ: 0,05...3 m/s)
Dokładność / odchylenie - Tryb względny pracy
Dokładność		± (7 % MW + 2 % MEW); (do trybu relatywnego w zakresie maksymalnej czułości w następujących warunkach:; woda: 20...70 °C; długość wlotu: 1,5 m; DN25 (DIN 2448); pozycja montażowa zgodnie z instrukcją; Dokładność, dla innych mediów i innego sposobu motażu, może być inna.)
Powtarzalność		0,05 m/s; (woda; Przepływ: 0,05...3 m/s)
Dokładność / odchylenie - Monitoring temperatury
Dryft temperatury		± 0,005 K/°C
Dokładność [K]		± 0,3 / ± 1; (woda; Przepływ: 0,3...3 m/s / powietrze; Przepływ: > 10 m/s)
Czasy reakcji
Czas reakcji [s]		0,5; (T09; woda; glikol: 0,8 s; powietrze: 7 s; olej: 1,8 s; każdy T09)
Czasy reakcji - Monitoring temperatury
Odpowiedź dynamiczna T05 / T09 [s]		1,5 (T09); (woda; Przepływ: 0,3...3 m/s)
Software / programowanie
Możliwości parametryzacji		histereza / okno; normalnie otwarte / zamknięte; logika przełączania; wyjście prądowe / częstotliwościowe; wybór medium; Tłumienie; funkcja uczenia; wyświetlacz może być obracany / wyłączany; standardowa jednostka pomiaru; kolor wartości procesu
Interfejsy
Interfejs komunikacyjny		IO-Link
Typ transmisji		COM2 (38,4 kBaud)
IO-Link Revision		1.1
Norma SDCI		IEC 61131-9
Profil		Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO tryb		tak
Wymagany typ portu master		A
Ilość danych analogowych		2
Ilość danych binarnych		2
Min.czas cyklu procesu [ms]		3
Obsługiwane DeviceID
	Typ działania	DeviceID
	Factory setting / ModE = (REL)	533
	ModE = (LIQU)	540
	ModE = (GAS)	547
Warunki pracy
Temperatura otoczenia [°C]		-40...80
Temperatura składowania [°C]		-40...100
Ochrona		IP 65; IP 67
Testy / dopuszczenia
EMC
	DIN EN 60947-5-9
Odporność na wstrząsy
	DIN EN 60068-2-27	50 g (11 ms)
Odporność na wibracje
	DIN EN 60068-2-6	20 g (10...2000 Hz)
MTTF [lata]		132
Dopuszczenie UL
	Dopuszczenie UL numer	I003
	Numer UL	E174189
Dane mechaniczne
Waga [g]		314
Materiał		stal nierdzewna (1.4404 / 316L); stal nierdzewna (1.4310 / 301); PBT-GF20; PBT-GF30
Materiały części w kontakcie z medium		stal nierdzewna (1.4404 / 316L); Uszczelka: FKM
Przyłącze procesowe		połączenie gwintowane M18 x 1,5 Gwint wewnętrzny
Wyświetlacze / elementy robocze
Wyświetlacz
	Jednostka wyświetlana	6 x LED, kolor zielony (%, m/s, l/min, m3/h, °C, 103)
	Stan wyjścia	2 x LED, kolor żółty
	Wartość mierzona	wyświetlacz alfanumeryczny, czerwony / zielony 4-cyfrowy
Uwagi
Uwagi		MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego
Sztuk w opakowaniu		1 szt.
Połączenie elektryczne
Podłączenie		Konektor: 1 x M12; kodowanie: A; Styki: pozłacane
