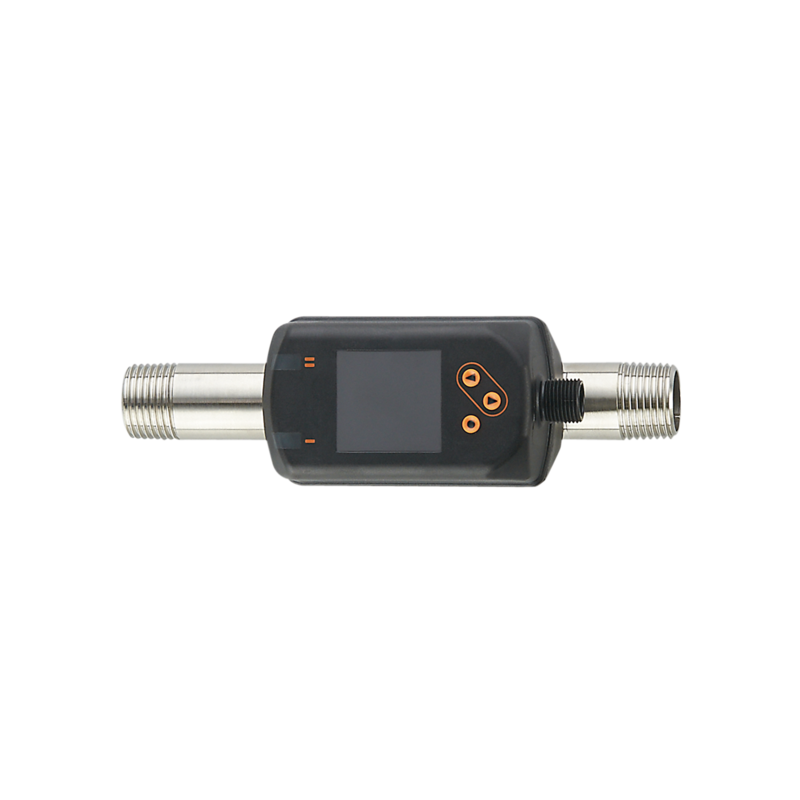

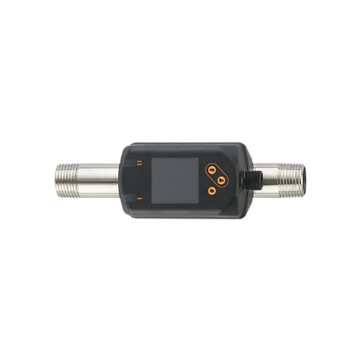

SD6020 - SDR12DGXFRKG/US-100
Miernik sprężonego powietrza firmy IFM, PNP/NPN / próg / analogowy / impilsowy, IO-Link, (konfig.), zakres pomiarowy = 0,25...75 m3/h, zakres pomiarowy = 4...1250 l/min, temp. medium -10...60 °C, max. ciśnienie 16 bar, przyłącze procesowe R 1/2 DN15
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Dokładny pomiar przepływu, poboru i temperatury medium
- wysoka powtarzalność i dynamika pomiaru
- Do wykrywania sprężonego powietrza w zastosowaniach przemysłowych
- Czerwono/zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
- Możliwość obracania wyświetlacza w celu optymalnego wyosiowania
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Przyłącze procesowe | połączenie gwintowane R 1/2 DN15 | |
| Aplikacja | ||
| Aplikacja | do aplikacji przemysłowych | |
| Media | sprężone powietrze | |
| Temperatura medium [°C] | -10...60 | |
| Minimalne ciśnienie niszczące [bar] | 64 | |
| Minimalne ciśnienie niszczące [MPa] | 6,4 | |
| Wytrzymałość na ciśnienie [bar] | 16 | |
| Wytrzymałość na ciśnienie [Mpa] | 1,6 | |
| MAWP (dla aplikacji zgodnych z CRN) [bar] | 16 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC; (zgodnie z SELV/PELV) | |
| Pobór prądu [mA] | < 80 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 1 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Wejścia | ||
| Wejścia | resetowanie licznika | |
| Wyjścia | ||
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; sygnał impulsowy; IO-Link; (konfigurowalne) | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 150; (na wyjście) | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20; (skalowany) | |
| Maks. obciążenie [Ω] | 500 | |
| Wyjście impulsowe | Pomiar poboru | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Zakres pomiaru / nastaw - Monitoring przepływu | ||
| Zakres pomiarowy | ||
| 0...100000000 m3 | 0...353146667,2 scf | |
| Zakres wyświetlacza | ||
| 0...100000000 m3 | 0...353146667,2 scf | |
| Punkt przełączania SP | ||
| 0,001...10000000 m3 | 0,05...353146667,2 scf | |
| Wartość impulsu | ||
| 0,001...10000000 m3 | 0,05...353146667,2 scf | |
| W krokach co | ||
| 0,0001 m3 | 0,005 scf | |
| Długość impulsu [s] | 0,002...2 | |
| Zakres pomiaru / nastaw - Monitoring temperatury | ||
| Zakres pomiarowy | ||
| -10...60 °C | 14...140 °F | |
| Zakres wyświetlacza | ||
| -24...74 °C | -11,2...165,2 °F | |
| Rozdzielczość | ||
| 0,2 °C | 0,5 °F | |
| Punkt przełączania SP | ||
| -9,7...60 °C | 14,6...140 °F | |
| Punkt resetu rP | ||
| -10...59,7 °C | 14...139,4 °F | |
| Wyjście analogowe / dolna wartość | ||
| -10...46 °C | 14...114,8 °F | |
| Wyjście analogowe / górna wartość | ||
| 4...60 °C | 39,2...140 °F | |
| W krokach co | ||
| 0,1 °C | 0,1 °F | |
| Dokładność / odchylenie | ||
| Współczynnik temperaturowy [1/K] | ± 0,07 % MW | |
| Dokładność (w zakresie pomiarowym) | ± (15 % MW + 1,5 % MEW); (wartość maksymalna osiągana dla jakości powietrza 344 (DIN8573-1:2010); w przypadku stosowania rur o klasie tolerancji T3 / T4; rury wlotowe i wylotowe bez krawędzi i nagłych zmian średnicy; wewnętrzna powierzchnia rury bez zadziorów) | |
| Powtarzalność | ± 1,5 % MW | |
| Dokładność / odchylenie - Monitoring temperatury | ||
| Dokładność [K] | ± 0,5; (przy przepływach medium w granicy zakresu pomiarowego) | |
| Czasy reakcji | ||
| Czas reakcji [s] | 0,1; (dAP = 0) | |
| Tłumienie wartości procesowej dAP [s] | 0...5 | |
| Czasy reakcji - Monitoring temperatury | ||
| Odpowiedź dynamiczna T05 / T09 [s] | T09 = 0,5 | |
| Software / programowanie | ||
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; wyjście prądowe / impulsowe; wyświetlacz może być obracany / wyłączany; Jednostka wyświetlana; totalizer | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 CDV | |
| Profil | Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000) | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Ilość danych analogowych | 6 | |
| Ilość danych binarnych | 2 | |
| Min.czas cyklu procesu [ms] | 5,9 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 1001 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | 0...60 | |
| Temperatura składowania [°C] | -20...85 | |
| Maks. wilgotność względna powietrza [%] | 90 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 60947-5-9 | ||
| Zatwierdzenie CPA | ||
| oznaczenie modelu | 004TG | |
| klasa dokładności | - | |
| maksymalny dpuszczalny błąd | ± 16,5 % FS | |
| Q (min) | 0,25 m3/h | |
| Q (t) | - | |
| Q (max) | 75 m3/h | |
| Odporność na wibracje | ||
| DIN EN 68000-2-6 | 5 g (10...2000 Hz) | |
| MTTF [lata] | 195 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | I012 | |
| Numer UL | E174189 | |
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany w gazach stabilnych lub cieczach grupy 2 | |
| Dane mechaniczne | ||
| Waga [g] | 546,5 | |
| Materiał | PBT+PC-GF30; PPS GF40; stal nierdzewna (1.4301 / 304); stal nierdzewna (1.4305 / 303); stal (1.5523) ocynkowana; mosiądz (2.0401); FKM | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4301 / 304); stal nierdzewna (1.4305 / 303); FKM; ceramika szkło matowe; PPS GF40; akrylanowy | |
| Przyłącze procesowe | połączenie gwintowane R 1/2 DN15 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Kolorowy wyświetlacz 1,44", 128 x 128 pikseli | ||
| 2 x LED, kolor żółty | ||
| Uwagi | ||
| Uwagi | MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego Pomiar, wskazanie i nastawę parametrów odniesiono do std. wartości przepływu zgodnie z DIN ISO 2533. Informacje na temat instalacji i funkcjonowaniu zawarto w instrukcjach obsługi. |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
