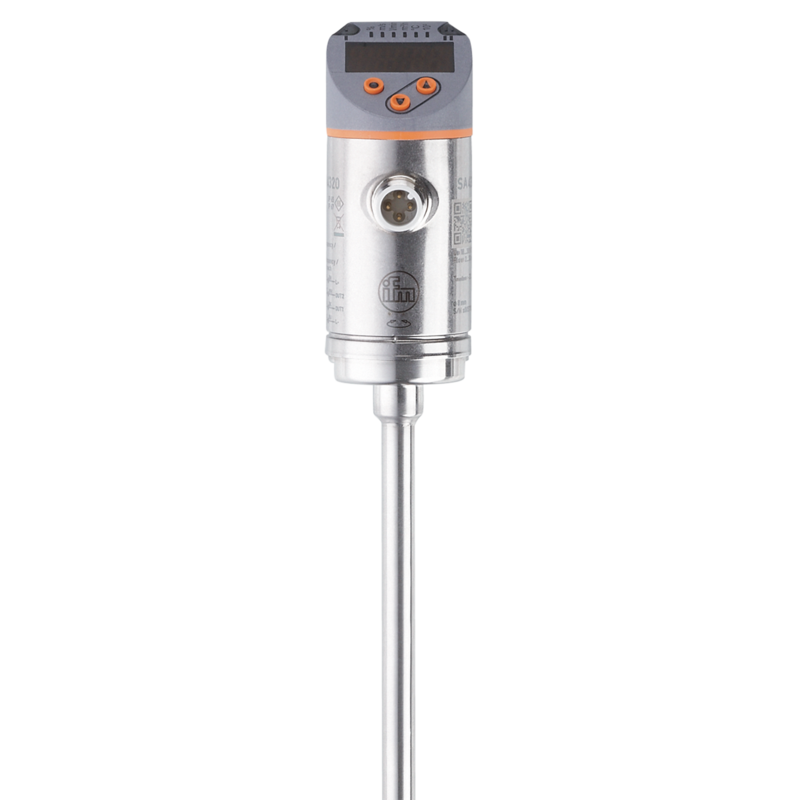

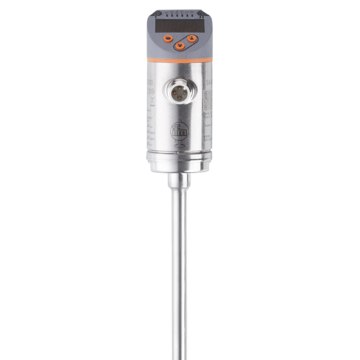

SA4320 - SAEXXXXBFRKG/US-100
Kalorymetryczny czujnik przepływu powietrza firmy IFM z wyświetlaczem, 2 x PNP/NPN, sygnał analogowy 4 … 20 mA, sygnał częstotliwościowy, IO-Link, temp. powietrza -20...100 °C, max. ciśnienie 50 bar, średnica osłony 8 mm, konektor M12
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Jednoczesny pomiar natężenia przepływu i temperatury
- Niezawodny monitoring przepływu powietrza
- Czerwono/zielony wyświetlacz do jasnego wskazywania dopuszczalnego zakresu
- Z wyjściem przełączającym, sygnałem analogowym i IO-Link
- Możliwość obracania przyłącza procesowego w celu optymalnego wyosiowania
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Przyłącze procesowe | Średnica Ø 8 mm | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Montaż | Zalecany do średnic rury; ( 15...400 mm) | |
| Media | powietrze | |
| Temperatura medium [°C] | -20...100 | |
| Wytrzymałość na ciśnienie [bar] | 50 | |
| Wytrzymałość na ciśnienie [Mpa] | 5 | |
| MAWP (dla aplikacji zgodnych z CRN) [bar] | 50 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC; (zgodnie z SELV/PELV) | |
| Pobór prądu [mA] | < 100 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 10 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; sygnał częstotliwościowy; IO-Link; (konfigurowalne) | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 250 | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20; (skalowany) | |
| Maks. obciążenie [Ω] | 350 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Częstotliwość wyjścia [Hz] | 0...1000 | |
| Zakres pomiaru / nastaw | ||
| Długość sondy L [mm] | 200 | |
| Tryb pracy | relatywny; absolutnie gazowe; (absolut.: zalecany pomiar odniesienia) | |
| Zakres wyświetlacza [m/s] | 0...36 | |
| Rozdzielczość [m/s] | 0,2 | |
| Uwaga dotycząca ustawień fabrycznych | Tryb pracy: relatywny | |
| Punkt przełączania SP [m/s] | 2...30 | |
| Punkt resetu rP [m/s] | 0,6...28,6 | |
| Punkt początkowy wyjścia analogowego ASP [m/s] | 0...24 | |
| Punkt końcowy wyjścia analogowego AEP [m/s] | 6...30 | |
| Częstotliwość końcowa, FEP [m/s] | 6,6...30 | |
| Częstotliwość punktu końcowego, FRP [Hz] | 100...1000 | |
| Zakres pomiaru / nastaw - Gazy - tryb pracy absolutny "absolute" | ||
| Zakres ustawień [m/s] | 0...30 | |
| Najlepsza czułość [m/s] | 0,6...30 | |
| Zakres pomiaru / nastaw - Gazy - tryb pracy względny "relative" | ||
| Zakres ustawień [m/s] | 0...60 | |
| Najlepsza czułość [m/s] | 0,6...30 | |
| Zakres pomiaru / nastaw - Monitoring temperatury | ||
| Zakres pomiarowy [°C] | -20...100 | |
| Rozdzielczość [°C] | 0,2 | |
| Dokładność / odchylenie - Gazy - tryb pracy absolutny "absolute" | ||
| Powtarzalność | ± (3 % MW + 0,6 % MEW) | |
| Dokładność / odchylenie - Gazy - tryb pracy względny "relative" | ||
| Dokładność | ± (10 % MW + 2 % MEW); (warunki odniesienia: DN50; Średnica wewnętrzna 51 mm; w zakresie czułości maksymalnej: 20 °C / < 6 bar; Głębokość wsunięcia: 15 mm; długość rury wlotowej: 2,5 m; standardowa prędkość na końcówce czujnika zgodnie z DIN ISO 2533) | |
| Powtarzalność | ± (3 % MW + 0,6 % MEW) | |
| Dokładność / odchylenie - Monitoring temperatury | ||
| Dryft temperatury | ± 0,005 K/°C | |
| Dokładność [K] | ± 2 / + 8; (prędkość przepływu > 20 % VMR przy 20 °C: ± 2) | |
| Czasy reakcji | ||
| Czas reakcji [s] | 7 | |
| Czasy reakcji - Monitoring temperatury | ||
| Odpowiedź dynamiczna T05 / T09 [s] | 30 (T09); (Przepływ: ? 10 m/s) | |
| Software / programowanie | ||
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; logika przełączania; wyjście prądowe / częstotliwościowe; wybór medium; Tłumienie; funkcja uczenia; wyświetlacz może być obracany / wyłączany; standardowa jednostka pomiaru; kolor wartości procesu | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Ilość danych analogowych | 2 | |
| Ilość danych binarnych | 2 | |
| Min.czas cyklu procesu [ms] | 3 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| Factory setting / ModE = (REL) | 1237 | |
| ModE = (ABS) | 1238 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -40...80 | |
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 60947-5-9 | ||
| Odporność na wstrząsy | ||
| DIN EN 60068-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 2 g (10...2000 Hz) | |
| MTTF [lata] | 131 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | I017 | |
| Numer UL | E174189 | |
| Dane mechaniczne | ||
| Waga [g] | 343,8 | |
| Materiał | stal nierdzewna (1.4404 / 316L); PBT-GF20; PBT-GF30 | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L) | |
| Przyłącze procesowe | Średnica Ø 8 mm | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Jednostka wyświetlana | 6 x LED, kolor zielony (%, m/s, l/min, m3/h, °C, 103) | |
| Stan wyjścia | 2 x LED, kolor żółty | |
| Wartość mierzona | wyświetlacz alfanumeryczny, czerwony / zielony 4-cyfrowy | |
| Uwagi | ||
| Uwagi | MW = Wielkość mierzona MEW = Końcowa wartość zakresu pomiarowego |
|
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
