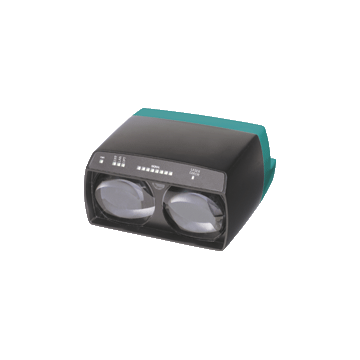

LS684-DA-EN/F1/146 - 309508
Optyczny transport danych firmy Pepperl+Fuchs, 100 BASE-TX, zakres 0 ... 150 m, modulowane światło podczerwone, 18 ... 30 V DC
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Optical data coupler LS684-DA-EN/F1/146
- Niezależny od protokołu Ethernet
- Zoptymalizowany dla Ethernetu w czasie rzeczywistym, takiego jak PROFINET IRT i EtherCAT
- TCP/IP, PROFINET, PROFIsafe, EtherCAT, FSoE, EtherNet/IP™, Ethernet POWERLINK etc.
- Wersja do zastosowań w niskich temperaturach
- Bez parametryzacji
- Wskaźnik linii dla siły sygnału
| Opis produktu |
|---|
| Optical data coupler for fast Ethernet, 150 m detection range, infrared light, 100 Mbit/s data rate, M12 plug |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 150 m | |
| Zakres wykrywania progu | 180 m | |
| Źródło światła | Dioda laserowa | |
| Rodzaj światła | modulowane światło podczerwone | |
| Znamionowe parametry lasera | ||
| Klasa | NIEWIDZIALNE PROMIENIOWANIE LASEROWE, NIE WIDAĆ BEZPOŚREDNIO PRZYRZĄDÓW OPTYCZNYCH | |
| Klasa lasera | 1M | |
| Długość fali | 785 nm | |
| Rozbieżność wiązki | 15 mrad | |
| Długość impulsu | 8 ns | |
| Częstotliwość powtarzania | 62,5 MHz | |
| Maksymalna moc optyczna | 60 mW | |
| Średnica plamki świetlnej | 1,5 m przy odległości 100 m | |
| Opening angle | 1 ° | |
| Limit światła otoczenia | > 10000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 58.6 a | |
| Czas misji (T M ) | 10 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik przepływu danych | LED zielona: OPTO-Link LED żółta: LAN-Link LED czerwona: BŁĄD |
|
| Wskaźnik funkcji | Siła sygnału (8 diod LED: czerwona, żółta, zielona) | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 18 ... 30 V DC | |
| Prąd zasilania bez obciążenia | 200 mA | |
| Prędkość transmisji danych | 100 MBit / s (Fast Ethernet) | |
| Opóźnienie sygnału | 2,9 µs (na całej skutecznej odległości roboczej) | |
| Interfejs | ||
| Typ interfejsu | 100 BASE-TX | |
| Wyjście | ||
| Stability alarm output | 1 PNP, nieaktywny w przypadku braku kontroli stabilności, zabezpieczone przed zwarciem, max. 200 mA | |
| Dostosowanie | ||
| Bezpieczeństwo lasera | EN 60825-1:2007 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus | |
| Zatwierdzenie FDA | IEC 60825-1: 2007 Zgodny z 21 CFR 1040.10 i 1040.11, z wyjątkiem odchyleń zgodnie z obwieszczeniem dotyczącym lasera nr 50 z dnia 24 czerwca 2007 r. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -30 ... 50 ° C (-22 ... 122 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP65 | |
| Materiał | ||
| Obudowa | ABS / PC | |
| Twarz optyczna | plastikowy | |
| Masa | 700 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270901 |
| ECLASS 12.0 | 27270901 |
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 9.0 | EC002716 |
| ETIM 8.0 | EC002716 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 43201404 |
