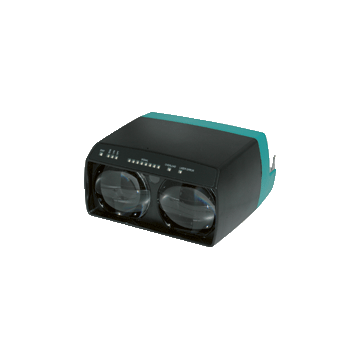

LS670-DA-EN/F2 - 244733
Optyczny transport danych firmy Pepperl+Fuchs, 100 BASE-TX, zakres 0 ... 150 m, modulowane widzialne światło czerwone, 18 ... 30 V DC
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Optyczny transport danych LS670-DA-EN/F2
- Niezależny od protokołu Ethernet
- Złącze wtykowe do szybkiego montażu
- Bez parametryzacji
- Wskaźnik linii dla siły sygnału
| Opis produktu | ||
|---|---|---|
| Optyczny łącznik danych dla szybkiego Ethernetu, zasięg wykrywania 150 m, światło czerwone, szybkość transmisji danych 7,5 MBit / s, wtyczka M12 | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 150 m | |
| Zakres wykrywania progu | 180 m | |
| Źródło światła | Dioda laserowa | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Znamionowe parametry lasera | ||
| Klasa | WIDOCZNE PROMIENIOWANIE LASEROWE, NIE PRZEGLĄDAJ BEZPOŚREDNIO PRZYRZĄDÓW OPTYCZNYCH | |
| Klasa lasera | 1M | |
| Długość fali | 660 nm | |
| Długość impulsu | 8 ns | |
| Częstotliwość powtarzania | 62,5 MHz | |
| Maksymalna moc optyczna | 60 mW | |
| Średnica plamki świetlnej | 1,5 m przy odległości 100 m | |
| Kąt rozbieżności | 0.9 ° | |
| Limit światła otoczenia | > 10000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 58.6 a | |
| Czas misji (T <sub> M </sub>) | 10 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik przepływu danych | LED zielona: OPTO-Link <br> LED żółta: LAN-Link <br> LED czerwona: BŁĄD | |
| Wskaźnik diagnostyczny | Czerwona dioda LED: PRZECIĄŻENIE | |
| Wskaźnik funkcji | Siła sygnału (8 diod LED: czerwona, żółta, zielona) | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 18 ... 30 V DC | |
| Prąd zasilania bez obciążenia | 200 mA | |
| Prędkość transmisji danych | 7,5 MBit / s | |
| Interfejs | ||
| Typ interfejsu | 100 BASE-TX | |
| Wyjście | ||
| Wyjście wskazania przed usterką | 1 PNP, nieaktywny w przypadku braku kontroli stabilności, zabezpieczone przed zwarciem, max. 200 mA | |
| Dostosowanie | ||
| Bezpieczeństwo lasera | EN 60825-1:2007 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus | |
| Zatwierdzenie FDA | IEC 60825-1: 2007 Zgodny z 21 CFR 1040.10 i 1040.11, z wyjątkiem odchyleń zgodnie z obwieszczeniem dotyczącym lasera nr 50 z dnia 24 czerwca 2007 r. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -10 ... 50 ° C (14 ... 122 ° F) | |
| Temperatura przechowywania | -20 ... 70 ° C (-4 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 170 mm | |
| Wysokość obudowy | 90 mm | |
| Stopień ochrony | IP65 | |
| Materiał | ||
| Obudowa | ABS / PC | |
| Osłona optyki | plastikowy | |
| Masa | 700 g | |
