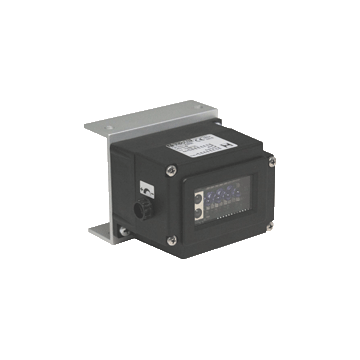

DAD15-8P-R-2388 - 180161
Optyczny transport danych firmy Pepperl+Fuchs, 8 bitów równoległych, dwukierunkowych 10 wejść, PNP, 10 wyjść, PNP, zakres 0 ... 1500 mm, modulowane światło podczerwone, 10 ... 60 V DC, 2 x dławica M16
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Optical data coupler DAD15-8P-R-2388
- 8-bitowy równoległy transfer danych
- Bardzo duży kąt rozbieżności
- Można połączyć szeregowo
- Połączenie z zaciskami sprężynowymi
- Stopień ochrony IP67
| Opis produktu |
|---|
| optycznego transmitera danych |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 1500 mm | |
| Zakres wykrywania progu | 2500 mm | |
| Źródło światła | Podczerwień | |
| Rodzaj światła | modulowane światło podczerwone | |
| Średnica plamki świetlnej | około 1000 mm przy 1,5 m | |
| Opening angle | ± 20 ° | |
| Limit światła otoczenia | 5000 Lux | |
| Czas cyklu | 35 ms | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 200 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED zielony | |
| Wskaźnik przepływu danych | Wejścia: 8 diod LED zielony Wyjścia: 8 diod LED czerwony |
|
| Elementy sterujące | regulacja czułości | |
| Elementy sterujące | Przełącznik trybu działania 4: Zachowanie po zerwaniu wiązki Przełączniki 1 + 2: Adres |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 60 V DC | |
| Prąd zasilania bez obciążenia | 40 mA | |
| Wygaszanie próbkowania danych | Włącz dezaktywację emiterów wejściowych | |
| Prędkość transmisji danych | 225 bitów / s | |
| Interfejs | ||
| Typ interfejsu | 8 bitów równoległych, dwukierunkowych 10 wejść, PNP, 10 wyjść, PNP |
|
| Wyjście | ||
| Napięcie przełączania | max. 60 V DC | |
| Prąd przełączania | max. 200 mA na kanał, zabezpieczone przed zwarciem, ogółem max. 800 mA | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Zgodność EAC | TR CU 020/2011 | |
| Zatwierdzenia | CE | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -20 ... 75 ° C (-4 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 53 mm | |
| Głębokość obudowy | 56 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 2 dławiki kablowe M16, zacisk sprężynowy zaciski w komorze zaciskowej | |
| Materiał | ||
| Obudowa | Terluran ® , czarny | |
| Twarz optyczna | szkło | |
| Masa | 170 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270901 |
| ECLASS 12.0 | 27270901 |
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 9.0 | EC002716 |
| ETIM 8.0 | EC002716 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 43201404 |
