ZZ0452

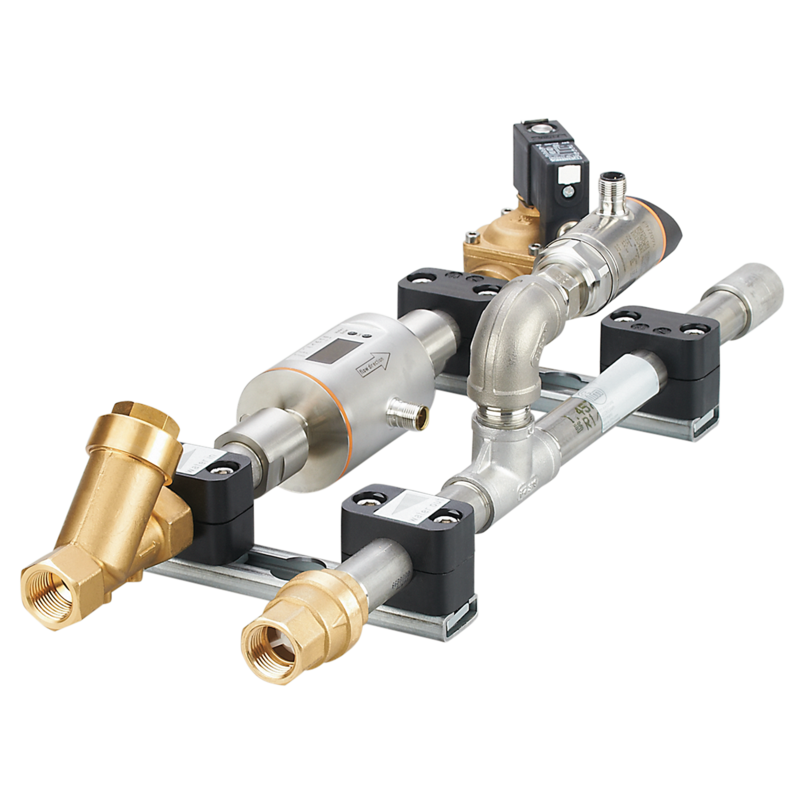

Panel sterowania wodą chłodzącą firmy IFM, monitoring ciśnienia = -1 … 10bar, monitoring przeływu = 0,1 … 25 l/min, moitoring temperatury = -20 … 80 st.C
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
| Cechy produktu - Przyłącze procesowe do pistoletu spawalniczego | ||
|---|---|---|
| Przyłącze procesowe | połączenie gwintowane G 1/2 Gwint wewnętrzny | |
| Cechy produktu - Przyłącze procesowe do zasilania wody | ||
| Przyłącze procesowe | połączenie gwintowane G 1/2 Gwint wewnętrzny | |
| Cechy produktu - Monitorowanie przepływu | ||
| Zakres pomiarowy [l/min] | 0,1...25 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Aplikacja | Zastosowania w automatyce przemysłowej; Sterowanie wodą chłodzącą | |
| Montaż | podłączenie do rurociągu za pomocą adaptera; Konektor pneumatyczny | |
| Parametry pomiarowe | przepływ; temperatura; Ciśnienie; totalizer | |
| Sterowanie | ręczne | |
| Media | Ciecze przewodzące; roztwory wodne; roztwory glikolu | |
| Temperatura medium [°C] | -10...70 | |
| Wytrzymałość na ciśnienie [bar] | 10 | |
| Elementy | Przepływomierz elektromagnetyczny, SM6000 Elektroniczny czujnik ciśnienia, PN7094 filtr zawór odcinający do wody zawór zwrotny |
|
| Wyjścia | ||
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; Wyjście impulsowe; IO-Link (ustawiany) | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Zakres pomiaru / nastaw - Monitoring ciśnienia | ||
| Zakres pomiarowy [bar] | -1...10 | |
| Zakres pomiaru / nastaw - Monitorowanie przepływu | ||
| Zakres pomiarowy [l/min] | 0,1...25 | |
| Zakres pomiaru / nastaw - Monitoring temperatury | ||
| Zakres pomiarowy [°C] | -20...80 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -10...50 | |
| Temperatura składowania [°C] | -25...80 | |
| Ochrona | IP 67; (czujniki) | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | ||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie | |
| Dane mechaniczne | ||
| Waga [g] | 3388,5 | |
| Typ montażu | Wspornik montażowy | |
| Materiał | stal nierdzewna (1.4404 / 316L); PBT-GF20; PBT; PC; FKM; TPE; mosiądz czerwony (2.1096.01) | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); PEEK; FKM; NBR; PVDF; ceramika | |
| Dane mechaniczne - Przyłącze procesowe do pistoletu spawalniczego | ||
| Przyłącze procesowe | połączenie gwintowane G 1/2 Gwint wewnętrzny | |
| Dane mechaniczne - Przyłącze procesowe do zasilania wody | ||
| Przyłącze procesowe | połączenie gwintowane G 1/2 Gwint wewnętrzny | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Konektor: 3 x M12; Styki: pozłacane | ||
