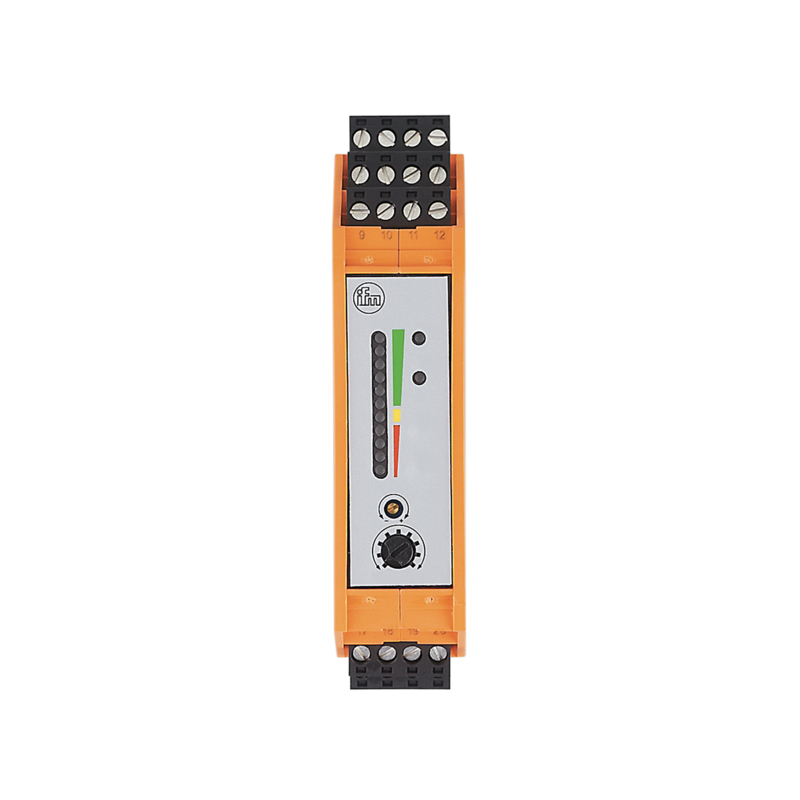

SR0153 - VS3000/24VDC
Elektornika kompaktowa do kontroli przepłuwu firmy IFM, do współpracy z czujnikami przepływu seria SF
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Do podłączania czujników przepływu
- Zintegrowany monitoring przepływu, temperatury i oprzewodowania
- Regulowane wyjścia przełączające do monitoringu przepływu i temperatury
- Wyraźnie widoczny, wielokolorowy wyświetlacz LED wykresów słupkowych
- Wyjście sygnałowe przez styki przekaźnika bezpotencjałowego
| Aplikacja | ||
|---|---|---|
| Aplikacja | Monitorowanie przepływu; Monitoring temperatury; Monitorowanie ciągłości przewodu | |
| Dane elektryczne | ||
| Tolerancja napięcia zasilania [%] | -10...10 | |
| Napięcie zasilania [V] | 24 DC | |
| Pobór prądu [mA] | 90 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | nie | |
| Czas rozruchu [s] | 10...80; (ustawialny(stała wartość-> rezystor do pinów 22-23)) | |
| Liczba kanałów | 1 | |
| Wyjścia | ||
| Zachowanie w przypadku wystąpienia błędu | W przypadku spadku napięcia wszystkie przekaźniki zostaną zdeaktywowane; Dioda LED "LOW VOLTAGE/WIRE BREAK-RELAY" zapali się | |
| Wykonanie elektryczne | przekaźnik | |
| Obciążalność styku | 4 A (250 V AC / 30 V DC) | |
| Funkcja przełączania monitorowanie przepływu | zestyk przekaźnika jest wzbudzony, kiedy jest żądany przepływ oraz podczas rozruchu | |
| Funkcja przełączania monitorowanie temperatury | przekaźnik odwzbudzony przy przekroczeniu temperatury | |
| Funkcja przełączania monitorowanie ciągłości obwodu | odwzbudzenie zestyku w przypadku zwarcia lub przerwy w linii | |
| Zabezpieczenie przed zwarciem | nie | |
| Zabezpieczenie przed przeciążeniem | nie | |
| Czasy reakcji | ||
| Czas reakcji [s] | < 3 | |
| Software / programowanie | ||
| Regulacja punktu przełączania | potencjometr | |
| Wybór ciecz / gaz | mostek; nastawa fabryczna: monitorowanie cieczy; do monitorowania gazów: zaciski przyłączeniowe 23/24. | |
| Nastawa punktu przełączenia | potencjometr | |
| Zakres temperatury [°C] | 0...80 | |
| Powtarzalny punkt przełączania / wartość mierzona [K] | 4 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -20...60 | |
| Uwaga dot. temperatury otoczenia | w przypadku wystarczającej wolnej przestrzeni dla chłodzenia konwekcyjnego | |
| Ochrona | IP 20 | |
| Testy / dopuszczenia | ||
| MTTF [lata] | 263 | |
| Dane mechaniczne | ||
| Waga [g] | 233 | |
| Obudowa | Obudowa do montażu na szynę DIN | |
| Wymiary [mm] | 100 x 25 x 103,5 | |
| Materiał | PBT | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Funkcja | 11 x LED | |
| Stan wyjścia | LED, kolor czerwony | |
| Stan wyjścia | LED, kolor czerwony | |
| Połączenie elektryczne | ||
| Wymagana ochrona | bezpiecznik miniaturowy wg IEC60127-2 karta 1; ≤ 5 A; szybki | |
| Uwagi | ||
| Uwagi | Zalecenie Sprawdź działanie funkcji bezpieczeństwa po wystąpieniu zwarcia. | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor Combicon: | |
