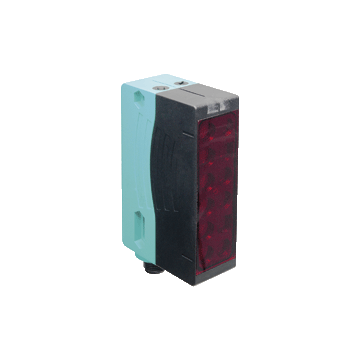

RLG28-55-4921/40A/73C/136 - 227596
Wielowiązkowa bariera refleksyjna firmy Pepperl+Fuchs, zakres 0 ... 4 m, światło czerwone, 2 wyjścia uniwersalne Push-Pull, konektor M12-4pin, -10 ... 40 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Retroreflective area sensor RLG28-55-4921/40a/73c/136
- Czujnik obszaru z odblaskiem i 6 wiązkami światła w standardowej obudowie z czujnikiem fotoelektrycznym
- Połączenie kompatybilnie zastępuje jednoelektryczny czujnik fotoelektryczny
- Niezawodne wykrywanie przedniej krawędzi obiektu niezależnie od jego kształtu i położenia
- Stałe wykrywanie obiektów od 12 mm w całym obszarze detekcji
- Niezawodne wykrywanie wszystkich powierzchni niezależnie od tekstury obiektu
- Przełącza, gdy różnica kontrastu 10%
- Bright, highly visible transmitter beams guarantee convenient alignment of the sensor
| Opis produktu |
|---|
| Retrorefleksyjny czujnik obszaru z 6 wiązkami w szeroko stosowanej standardowej obudowie fotoelektrycznej, światło czerwone, zasięg wykrywania 4 m, włączanie światło / ciemność, wyjście push-pull, wtyczka M12 |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 4 m | |
| Odległość odbłyśnika | Reflektor A80: 0,4 ... 4 m, odbłyśnik H85-2: 0,2 ... 4 m, Odbłyśnik foliowy OFR-100/100: 0,4 ... 3 m | |
| Zakres wykrywania progu | 5,6 m | |
| Zasięg wykrywania | typowo 60 mm, Obiekt musi całkowicie pokryć reflektor w jednym wymiarze | |
| Cel referencyjny | Reflektor A80 H85-2 odbłyśnik Odbłyśnik foliowy OFR-100/100 | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 625 nm | |
| Filtr polaryzacyjny | tak | |
| Ilość wiązek | 6 | |
| Średnica plamki świetlnej | około 220 mm przy zasięgu wykrywania 4 m | |
| Opening angle | +/- 2.5 ° | |
| Limit światła otoczenia | 5000 Lux | |
| Rozdzielczość | 12 mm do 4 m Zasięg wykrywania / wychwytywania: 60 mm (bez strefy nieczułości) 5 mm do 1 m Zasięg wykrywania / wychwytywania: 55 mm (strefa martwa: 150 mm przed czujnikiem; 50 mm przed reflektorem) 5 mm do 1,5 m Zasięg wykrywania / wychwytywania: 40 mm (strefa martwa: 150 mm przed czujnikiem; 50 mm przed reflektorem) |
|
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 310 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, świecąca statycznie Włączanie Wskaźnik podnapięcia: Zielona dioda LED, pulsująca (około 0,8 Hz) zwarcie: Dioda zielona migająca (około 4 Hz) |
|
| Wskaźnik funkcji | 2 diody LED żółte, zapalają się, gdy wiązka światła jest wolna, migają, gdy brakuje kontroli stabilności, wyłączają się, gdy wiązka światła zostaje przerwana Teach-In: LED żółto / zielona; flashowanie ekwipunku; 2,5 Hz Śledzenie sygnału przełączania: żółta dioda LED, miganie 1 Hz / 2x miganie |
|
| Elementy sterujące | Przełącznik obrotowy jasnego / ciemnego klucza Teach-In | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 12 ... 30 V DC |
|
| Sinusoida | max. 10% | |
| Prąd zasilania bez obciążenia | max. 50 mA | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno włączone, przełączane | |
| Wyjście sygnału | 2 wyjścia push-pull (4 w 1), uzupełniające, odporne na zwarcie, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ≤ 2,5 V DC | |
| Częstotliwość przełączania | 230 Hz | |
| Czas odpowiedzi | 1 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus Źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -10 ... 40 ° C (14 ... 104 ° F) -30 ... 60 ° C (-22 ... 140 ° F) przy aktywnym śledzeniu sygnału |
|
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 25,8 mm | |
| Wysokość obudowy | 88 mm | |
| Głębokość obudowy | 54.3 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 4-stykowe złącze M12 x 1 | |
| Materiał | ||
| Obudowa | Plastik ABS | |
| Twarz optyczna | tworzywo pane | |
| Masa | 100 gramów | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270910 |
| ECLASS 12.0 | 27270910 |
| ECLASS 11.0 | 27270910 |
| ECLASS 10.0.1 | 27270910 |
| ECLASS 9.0 | 27270910 |
| ECLASS 8.0 | 27270910 |
| ECLASS 5.1 | 27270910 |
| ETIM 9.0 | EC002549 |
| ETIM 8.0 | EC002549 |
| ETIM 7.0 | EC002549 |
| ETIM 6.0 | EC002549 |
| ETIM 5.0 | EC002549 |
| UNSPSC 12.1 | 39121528 |
