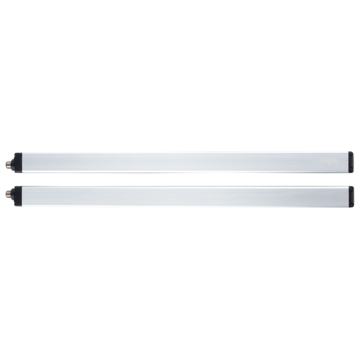

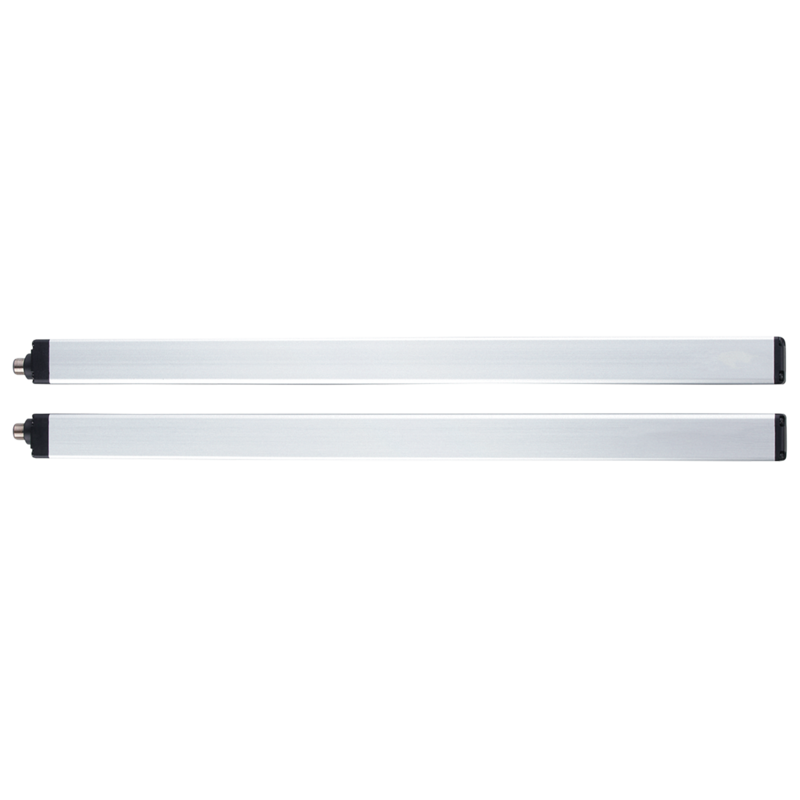

OY5103 - OYA0590-60-0-10-C-3-IO
świetlna kurtyna pomiarowa, wysokość pola detekcji 590mm, Konektor M12, podczerwień, PNP/NPN, IO-Link
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Proste wymiarowanie obiektu w intralogistyce bez konieczności złożonego programowania
- Wysoka rozdzielczość zapewniająca precyzję wykrywania obiektu
- Łatwa integracja dzięki standardwoemu interfejsowi IO-Link
- Wybiórcze przetwarzanie promieni zapewnia rozróżnienie wymiarów i odległości dla obiektów
| Cechy produktu | ||
|---|---|---|
| Rodzaj światła | podczerwień | |
| Wykonanie elektryczne | PNP/NPN; (parametryzowalna) | |
| Ochrona | IP 65; IP 67 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 19,2...28,8 DC | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Maks. czas rozruchu [ms] | 300 | |
| Rodzaj światła | podczerwień | |
| Długość fali [nm] | 880 | |
| Dane elektryczne - Odbiornik | ||
| Pobór prądu [mA] | 85 | |
| Dane elektryczne - Nadajnik | ||
| Pobór prądu [mA] | 15 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1 | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP/NPN; (parametryzowalna) | |
| Liczba wyjść binarnych | 1 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2 | |
| Maks. prąd obciążenia na wyjście [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 16 | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Liczba promieni | 60 | |
| Wysokość pola detekcji [mm] | 590 | |
| Szerokość pola widzenia (niska intensywność światła) [m] | 0...2 | |
| Szerokość pola widzenia (duża intensywność światła) [m] | 1...10 | |
| Odległość między promieniami [mm] | 10 | |
| Software / programowanie | ||
| Możliwości parametryzacji | histereza / okno; drugi punkt przełączania; Opóźnienie załaczenia i wyłączenia; operacje włączania; funkcja uczenia; tryb światło-włącz/ciemno-włącz | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Smart Sensor: Device Identification; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Process Data Variable; Device Diagnosis; Teach Channel | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Min.czas cyklu procesu [ms] | 10 | |
| Dane procesowe IO-Link (cykliczne) | ||
| Funkcja | długość bajtu | |
| wartość procesowa | 80 | |
| status urządzenia | 4 | |
| informacje o przełączaniu binarnym | 2 | |
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji; licznik godzin pracy | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 1400 | |
| Uwaga | Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania” | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -10...55 | |
| Temperatura składowania [°C] | -25...70 | |
| Ochrona | IP 65; IP 67 | |
| Maks. odporność na oświetlenie zewnętrzne [klx] | 10 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 3 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 3 V | |
| EN 55011 | klasa A | |
| Odporność na wibracje | ||
| EN 60068-2-6 Fc | (10-55) Hz Amplituda 1mm, Czas 5 min., 30 min. w każdej osi w częstotliwości rezonansowej lub 55 Hz | |
| Odporność na wstrząsy | ||
| EN 60068-2-27 Ea | 30 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych | |
| MTTF [lata] | 135 | |
| Dane mechaniczne | ||
| Waga [g] | 2 | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 663 x 30 x 28 | |
| Materiał | obudowa: aluminium; szybka przednia: PC | |
| Długość L [mm] | 663 | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| nadajnik | 2 LED | |
| odbiornik | 3 LED | |
| Akcesoria | ||
| Dostarczane elementy | Kątowy element mocujący: 2 Elementy pozycjonujące: 2 Nakrętki |
|
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - nadajnik | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
| Połączenie elektryczne - odbiornik | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
