OEEI152U0135

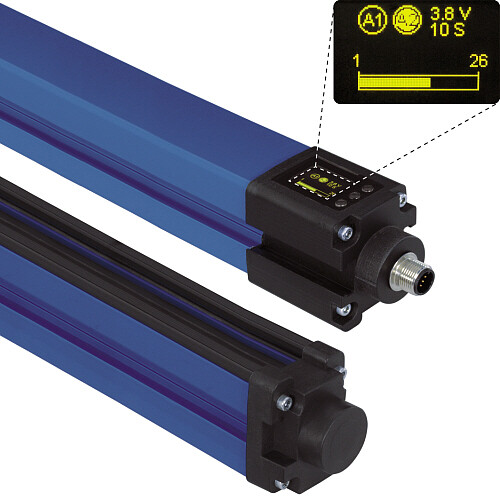

Kurtyna optyczna firmy Wenglor, odbiornik, wysokość = 150 mm, rozdzielczość = 2 mm, zasilanie = 18...30 V DC, wyjście 0...10 V/4...20 mA, IO-Link V1.0, konektor M12-4/5 pin, IP65
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Wenglor
Opisy produktu
- Wyświetlacz graficzny dla łatwej obsługi
- Zintegrowana jednostka
- Wykrywanie i pomiar obiektów
- Rozpoznawanie małych części
Ponieważ kurtyny świetlne do zadań pomiarowych są wyposażone w zintegrowany moduł analizujący, zewnętrzne jednostki przyłączeniowe nie są potrzebne. Obiekty są rozpoznawane (poprzez wyjście cyfrowe) i mierzone (przez wyjście analogowe). Kurtyny świetlne można łatwo skonfigurować za pomocą graficznego wyświetlacza sterowanego przez menu. Wygodna parametryzacja i szybka diagnoza jest możliwa poprzez interfejs IO-Link. Adapter BEF-SET-33 jest zawarty w dostawie kurtyny.
Parametry optyki | ||
---|---|---|
Zakres | 2000 mm | |
Wysokość pola pomiarowego (MFH) | 150 mm | |
Odległość między wiązkami | 2 mm | |
Rodzaj światła | Światło podczerwone | |
Żywotność (T = +25 °C) | 100000 h | |
Max. natężenie światła otoczenia | 10000 Lux | |
Kąt otwarcia | 10 ° | |
Dane elektryczne | ||
Typ czujnika | Odbiornik | |
Zasilanie | 18...30 V DC | |
Konsumpcja (Ub = 24 V) | < 60 mA | |
Częstotliwość przełączania | 60 Hz | |
Czas odpowiedzi | 8 ms | |
Opóźnienie załączenia/ wyłączenia | 0...10 s | |
Dryft temperaturowy | < 10 % | |
Zakres temperatury | -25...60 °C | |
Ilość wyjść | 2 | |
Spadek napięcia na wyjściu | < 2,5 V | |
Wyjście przełączające / prąd przełączający | 100 mA | |
Prąd różnicowy | < 50 µA | |
Wyjście analogowe | 0...10 V/4...20 mA | |
Zabezpieczenie przed zwarciem i przeciążeniem | tak | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Zamykanie | tak | |
Interfejs | IO-Link V1.0 | |
Klasa ochrony | III | |

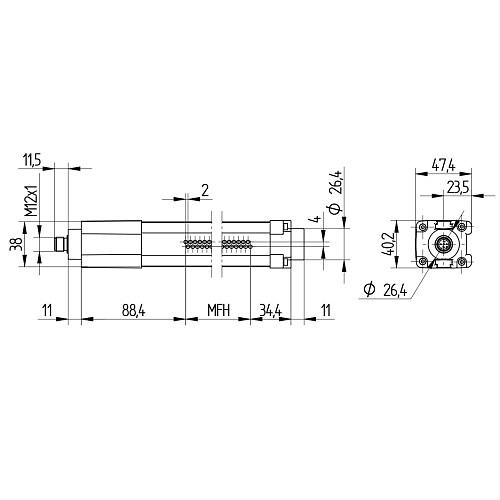

Dane mechaniczne | ||
Metoda konfiguracji | Menu (OLED) | |
Materiał obudowy | Aluminium | |
Stopień ochrony IP | IP65 | |
Podłączenie | konektor M12-4/5 pin | |
Wyjście | ||
Przełączanie NC/NO | tak | |
Ustawialne PNP/Push-Pull | tak | |
Wyjście błędu | tak | |
IO-Link | tak |
Jasność wyświetlacza może się zmniejszać z wiekiem. Nie powoduje to pogorszenia działania czujnika.
