WCS3B-LS510H-OM - 312680
Głowica optyczna odczytu pozycji na szynie kodewej firmy Pepperl+Fuchs, wielkość WCS3, wersja do pracy na zewnątrz, interfejs EtherNet/IP, zakres temperatury pracy -40 ... 60 ° C, zas. 10 - 30 VDC, M12-8pin, IP67 / IP69, konektor po środku
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu

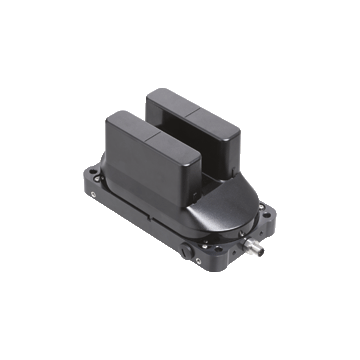

Najważniejsze parametry Reader with protective housing WCS3B-LS510H-OM
- EtherNet / IP
- Bezdotykowy enkoder położenia absolutnego
- Automatyczne wykrywanie gromadzenia się brudu
- Wyjście pozycji i prędkości
- Do użytku na zewnątrz
- Rozszerzony zakres temperatur
| Opis produktu |
|---|
| Czytnik z obudową ochronną, interfejs EtherNet / IP |
| Ogólne specyfikacje | ||
|---|---|---|
| Prędkość przejazdu | ≤ 12.5 m/s | |
| Skala | max. 314.5 m | |
| Bezpłatne tolerancje dla szyny kodowej | poziomo: 28 mm ( ± 14 mm ) pionowo: 25.5 mm ( +11.5 mm/-14 mm ) |
|
| Rozdzielczość | ± 0,4 mm (1250 pozycji / m) | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 55 a | |
| Czas misji (T M ) | 10 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| LED zielony | Łącze ETHERNET Do: Połączenie ETHERNET OK |
|
| LED żółty | Aktywność magistrali ETHERNET Miga: przesyłanie danych |
|
| Czerwona dioda LED | Komunikacja ETHERNET Do: błąd komunikacji |
|
| LED czerwony / zielony | Wskazanie statusu Zielony: wykryto szynę kodową, normalna funkcja Czerwony: błąd systemu Miga na czerwono: nie wykryto szyny kodowej |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Pobór mocy | 15 W. | |
| Interfejs | ||
| Typ interfejsu | 100 BASE-TX | |
| Kod wyjściowy danych | kod binarny | |
| Protokół | EtherNet/IP |
|
| Szybkość transmisji | 100 MBit / s | |
| Standardowa zgodność | ||
| Emitowane zakłócenia | EN 61000-6-4:2007+A1:2011 | |
| Odporność na hałas | EN 61000-6-2:2005 | |
| Odporność na wstrząsy | EN 60068-2-27: 2009 | |
| Odporność na wibrację | EN 60068-2-6: 2008 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CSA | cCSAus Certified, General Purpose Class 2 power source |
|
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura robocza | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | 8-stykowe, gniazdo M12 x 1, kodowanie Y | |
| Stopień ochrony | IP67 / IP69 | |
| Materiał | ||
| Obudowa | PET, PC (poliwęglan) | |
| Masa | 1000 g | |
| Uwaga | Czytnika nie wolno obsługiwać bez obudowy ochronnej! | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270918 |
| ECLASS 12.0 | 27270918 |
| ECLASS 11.0 | 27270701 |
| ECLASS 10.0.1 | 27270701 |
| ECLASS 9.0 | 27270701 |
| ECLASS 8.0 | 27270701 |
| ECLASS 5.1 | 27270701 |
| ETIM 9.0 | EC001852 |
| ETIM 8.0 | EC001852 |
| ETIM 7.0 | EC001852 |
| ETIM 6.0 | EC001852 |
| ETIM 5.0 | EC001852 |
| UNSPSC 12.1 | 41111945 |
