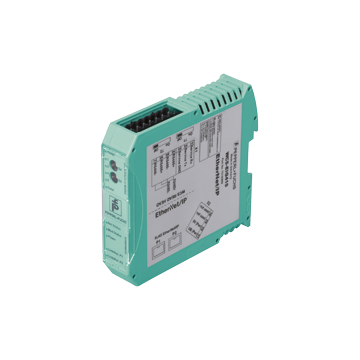

WCS-EIG410 - 70100859
Moduł interfejsu WCS z interfejsem EtherCAT firmy Pepperl+Fuchs, możliwość podłączenia do 4 głowic odczytu, montaż na szynie DIN, zintegrowany przełącznik, EtherNet/IP, powiększony zakres pomiarowy do 629 m2
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry WCS interface module WCS-EIG410
- Można podłączyć do 4 głowic odczytowych
- Montaż na szynie DIN
- Zintegrowany przełącznik
- EtherNet / IP
- Długość pomiaru maks. 629 m
| Ogólne specyfikacje | ||
|---|---|---|
| Instalacja | Montaż na szynie DIN | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 180 a | |
| Czas misji (T M ) | 10 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Pobór mocy | ≤ 3,6 W (bez głowic odczytowych) | |
| Interfejs 1 | ||
| Połączenie z | Układ sterowania | |
| Typ interfejsu | Ethernet | |
| Protokół | EtherNet / IP | |
| Szybkość transmisji | 10 MBit / s lub 100 MBit / s | |
| Format wyjściowy danych | kod binarny | |
| Interfejs 2 | ||
| Połączenie z | Układ sterowania | |
| Typ interfejsu | Ethernet | |
| Protokół | EtherNet / IP | |
| Szybkość transmisji | 10 MBit / s lub 100 MBit / s | |
| Format wyjściowy danych | kod binarny | |
| Interfejs 3 | ||
| Połączenie z | WCS czyta głowy | |
| Podłączane głowice odczytu | WCS ...- LS121, WCS ...- LS221, WCS3B-LS1 / 2 ** ES z opcją ES (protokół rozszerzony do 628 m) | |
| Typ interfejsu | RS-485 | |
| Protokół | półdupleks | |
| Szybkość transmisji | 62,5 kBit / s | |
| Rezystor końcowy RS485 | przełączny | |
| Cykl odświeżania głowicy odczytu | 1 ms / 10 ms (z rozszerzoną głowicą odczytu WCS) | |
| Standardowa zgodność | ||
| Emitowane zakłócenia | EN 55011, cl. A: 2007 | |
| Odporność na hałas | EN 61000-6-2:2005 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura robocza | -25 ... 85 ° C (-13 ... 185 ° F), bez kondensacji wilgoci | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Wilgotność względna | ≤ 80% | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Interfejs 1 & 2: gniazdo RJ-45, 8-pin Interfejs 3: zaciski ≤ 2.5 mm2 , 5-pin |
|
| Szerokość obudowy | 23 mm | |
| Wysokość obudowy | 100 mm (bez wtykowego złącza śrubowego) 111 mm (w tym wtykowe złącze śrubowe) |
|
| Głębokość obudowy | 115 mm | |
| Stopień ochrony | IP20 | |
| Materiał | plastikowy | |
| Pozycja montażowa | dowolna pozycja | |
| Masa | około 140 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270991 |
| ECLASS 12.0 | 27270991 |
| ECLASS 11.0 | 27270791 |
| ECLASS 10.0.1 | 27270791 |
| ECLASS 9.0 | 27270791 |
| ECLASS 8.0 | 27270791 |
| ECLASS 5.1 | 27270791 |
| ETIM 9.0 | EC001852 |
| ETIM 8.0 | EC001852 |
| ETIM 7.0 | EC001852 |
| ETIM 6.0 | EC001852 |
| ETIM 5.0 | EC001852 |
| UNSPSC 12.1 | 41111945 |
