WCS3B-LS221H-OR - 199290-0046
Głowica optyczna odczytu pozycji na szynie kodewej firmy Pepperl+Fuchs, wielkość WCS3, wersja do pracy na zew., interfejs RS485 + terminator, 62,50 kBaud, temp. pracy - 40 ... 60 ° C, zas. 10 - 30 VDC, M12-5pin, IP67 / IP69, konektor po prawej stronie
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu

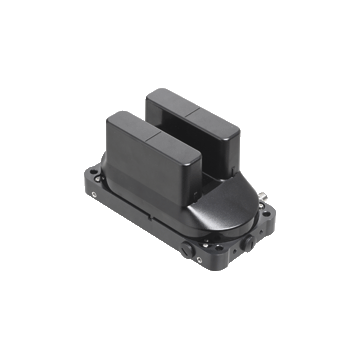

Najważniejsze parametry Read head WCS3B-LS221H-OR
- Do użytku na zewnątrz
- Bezdotykowy enkoder położenia absolutnego
- Rozszerzony zakres temperatur
- Automatyczne wykrywanie gromadzenia się brudu
- Interfejs RS-485
- Dowolnie wybierane gniazdo kablowe dzięki obrotowej wkładce
| Opis produktu |
|---|
| Głowica czytająca, interfejs RS-485, z rezystorem terminującym RS-485 |
| Ogólne specyfikacje | ||
|---|---|---|
| Prędkość przejazdu | ≤ 12.5 m/s | |
| Skala | max. 314.5 m | |
| Bezpłatne tolerancje dla szyny kodowej | poziomo: 28 mm ( ± 14 mm ) pionowo: 25.5 mm ( +11.5 mm/-14 mm ) |
|
| Rozdzielczość | ± 0,4 mm (1250 pozycji / m) | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 60 a | |
| Czas misji (T M ) | 10 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Zielona dioda LED: włączone | |
| Wskaźnik przepływu danych | Żółta dioda LED: aktywna komunikacja danych | |
| Wskaźnik błędu | Czerwona dioda LED miga: odczyt głowicy poza szyną kodową ciągłe świecenie: wewnętrzny test diagnostyczny nie powiódł się |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Pobór mocy | 11 VA przy 24 V DC | |
| Interfejs | ||
| Typ interfejsu | Interfejs RS 485 | |
| Kod wyjściowy danych | kod binarny | |
| Protokół | 1 , 2 | |
| Szybkość transmisji | 62,5 kBit / s | |
| Adres | 0 | |
| Zakończenie | z zakończeniem RS 485 | |
| Standardowa zgodność | ||
| Emitowane zakłócenia | DIN EN 61000-6-4 , DIN EN 12015 | |
| Odporność na hałas | DIN EN 61000-6-2 , DIN EN 12016 | |
| Odporność na wstrząsy | DIN EN 60068-2-27, pół sinus 30 g, 18 ms | |
| Odporność na wibrację | DIN EN 60068-2-6, sinusoidalny, 5 g, 10 - 2000 Hz, 10 cykli | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CSA | cCSAus Certified, General Purpose Class 2 power source |
|
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura robocza | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | 5-stykowe złącze M12 x 1 | |
| Stopień ochrony | IP67 / IP69 | |
| Materiał | ||
| Obudowa | PET, PC (poliwęglan) | |
| Masa | 1000 g | |
| Uwaga | Czytnika nie wolno obsługiwać bez obudowy ochronnej! | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270918 |
| ECLASS 12.0 | 27270918 |
| ECLASS 11.0 | 27270701 |
| ECLASS 10.0.1 | 27270701 |
| ECLASS 9.0 | 27270701 |
| ECLASS 8.0 | 27270701 |
| ECLASS 5.1 | 27270701 |
| ETIM 9.0 | EC001852 |
| ETIM 8.0 | EC001852 |
| ETIM 7.0 | EC001852 |
| ETIM 6.0 | EC001852 |
| ETIM 5.0 | EC001852 |
| UNSPSC 12.1 | 41111945 |
