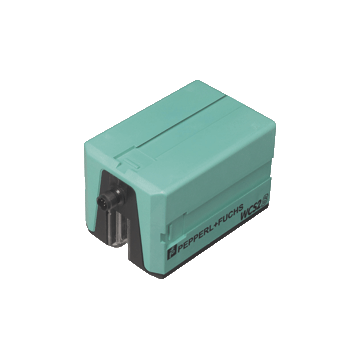

WCS2B-LS310 - 200779-0014
Głowica optyczna odczytu pozycji na szynie kodewej firmy Pepperl+Fuchs, wielkość WCS2, interfejs SSI, zakres temperatury pracy 0 ... 60 ° C, zasilanie 10 - 30 VDC, podłącznie M12-8pin, IP54
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Read head WCS2B-LS310
- Interfejs SSI
- Bezdotykowy enkoder położenia absolutnego
- Automatyczne wykrywanie gromadzenia się brudu
| Opis produktu |
|---|
| Głowica czytająca, interfejs SSI, kod binarny |
| Ogólne specyfikacje | ||
|---|---|---|
| Prędkość przejazdu | ≤ 12.5 m/s | |
| Skala | max. 327 m | |
| Bezpłatne tolerancje dla szyny kodowej | poziomo: 10 mm ( ± 5 mm ) pionowo: 10 mm ( ± 5 mm ) |
|
| Rozdzielczość | ± 0,42 mm (1200 pozycji / m) | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 170 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Pobór mocy | 2 VA z opcją H, ogrzewanie: 9 VA przy 24 V DC |
|
| Interfejs | ||
| Typ interfejsu | Interfejs SSI | |
| Kod wyjściowy danych | kod binarny, 25 bitów | |
| Częstotliwość zegara | 100 ... 1000 kHz | |
| Czas przerwy | ? 20 µs możliwe podwójne żądanie, jeśli t p ≤ 10 µs |
|
| Standardowa zgodność | ||
| Emitowane zakłócenia | DIN EN 61000-6-4 | |
| Odporność na hałas | DIN EN 61000-6-2 | |
| Odporność na wstrząsy | DIN EN 60068-2-27, pół sinus 30 g, 18 ms | |
| Odporność na wibrację | DIN EN 60068-2-6, sinusoidalny, 5 g, 10 - 2000 Hz, 10 cykli | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CSA | cCSAus Certified, General Purpose Class 2 power source |
|
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura robocza | 0 ... 60 ° C (32 ... 140 ° F) z opcją H, ogrzewanie: -40 ... 60 ° C (-40 ... 140 ° F) |
|
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Wilgotność względna | 90%, bez kondensacji | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | 8-stykowe złącze M12 x 1 | |
| Stopień ochrony | IP54 | |
| Materiał | ||
| Obudowa | ABS, poliwęglan, poliamid (PA) | |
| Masa | 500 g | |
| Informacje ogólne | ||
| Informacje dotyczące zamawiania | Płyta montażowa w komplecie z dostawą | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270918 |
| ECLASS 12.0 | 27270918 |
| ECLASS 11.0 | 27270701 |
| ECLASS 10.0.1 | 27270701 |
| ECLASS 9.0 | 27270701 |
| ECLASS 8.0 | 27270701 |
| ECLASS 5.1 | 27270701 |
| ETIM 9.0 | EC001852 |
| ETIM 8.0 | EC001852 |
| ETIM 7.0 | EC001852 |
| ETIM 6.0 | EC001852 |
| ETIM 5.0 | EC001852 |
| UNSPSC 12.1 | 41111945 |
