EX80A1024Z5/28P10X3PR.10

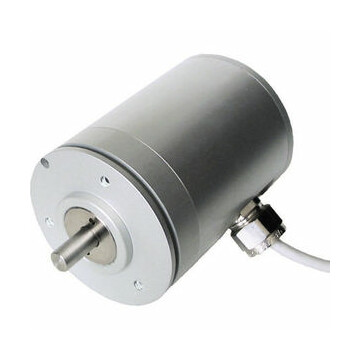

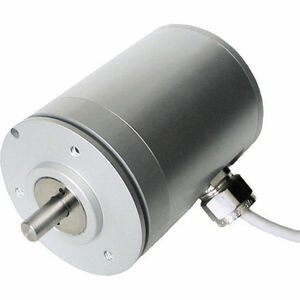

Ognioszczelne enkodery inkrementalne EX 80 (o 80 mm) do zastosowań w obszarach zagrożonych wybuchem i niebezpiecznych (certyfikat ATEX).

Najważniejsze cechy:

Średnica zewnętrzna (max) 80 mm
Średnica wału (max) 10 mm
Rozdzielczość (max) 10.000 ppr
Częstotliwość wyjściowa (max) 200 kHz
Temperatura pracy (° C) -20 ° ... + 50 °C
Stopień ochrony IP 65
Dopuszczenia ATEX

KLASYFIKACJA EX

Z certyfikatem badania typu WE CESI 04 ATEX 082 zapewniono, że EX 80 jest zgodny z zasadnicze wymagania w zakresie zdrowia i bezpieczeństwa zgodnie z:

EN 60079-0: 2012 + A11: 2013
EN 60079-1: 2007
EN 60079-31: 2014

Parametry elektryczne:

Rozdzielczość: od 100 do 10000 ppr
Zasilanie: 5 = 4,5 ... 5,5 V DC, 5/28 = 4,75 ... 29,4 V DC, 8/24 = 7,6 ... 25,2 V DC (rewers ochrona przed polaryzacją)
Pobór prądu bez obciążenia: maks. 80 mA
Maksymalny prąd obciążenia: N / C / P / PC = 50 mA / kanał, L / RS = 20 mA / kanał
Typ wyjścia: NPN / NPN otwarty kolektor / push-pull / sterownik linii
Maksymalna częstotliwość wyjściowa: 250 kHz do 6000 ppr, 500 kHz od 7200 ppr
Kierunek liczenia: A prowadzi B zgodnie z ruchem wskazówek zegara (widok wału)
Kompatybilność elektromagnetyczna: IEC 61000-6-1, IEC 61000-6-3

Specyfikacja mechaniczna:

Średnica wału: o 10 mm
Stopień ochrony: IP 65 (IEC 60529)
Maksymalna prędkość obrotowa: 3000 obr./min
Maksymalne obciążenie wału: 200 N osiowe / promieniowe
Udar: 50 G, 11 ms (IEC 60068-2-27)
Wibracje: 10 G, 10 ... 2000 Hz (IEC 60068-2-6)
Moment bezwładności: 1,5 x 10-6 kgm2
Początkowy moment obrotowy (przy + 20 ° C / + 68 ° F): <0,03 Nm
Materiał korpusu: anodowane aluminium
Materiał wału: stal nierdzewna 1.4305 / AISI 303
Materiał obudowy: aluminium anodowane
Żywotność łożysk: 10⁹ obrotów
Temperatura pracy: -20 ° ... + 50 ° C (-4 ° ... + 122 ° F)
Temperatura przechowywania: -20 ° ... + 70 ° C (-4 ° ... + 158 ° F)
Waga: 1200 g (42,33 oz)

Oznakowanie ATEX

II 2GD
Ex d llC T6 Gb
Ex tb IIIC T85 ° C Db
IP 65

II 2GD
II: grupa II: inna niż kopalnie
2: kategoria 2: wysoki poziom ochrony
GD: obszary zawierające gaz (G) i pył (D)

Ex d llC T6 Gb
EX d: obudowa ognioszczelna do atmosfery wybuchowej z gazami, oparami i mgiełkami
IIC: grupa gazu IIC
T6: maksymalna temperatura powierzchni + 85 ° C urządzenia dla atmosfer z gazem
Gb: produkt o wysokim poziomie ochrony

Ex tb IIIC T85 ° C Db
Ex tb: typ bezpieczeństwa w obudowie ognioszczelnej
IIIC: grupa materiałów palnych pyłu IIIC
T85 ° C: maksymalna temperatura powierzchni + 85 ° C urządzenia w obecności pyłu
Db: produkt o wysokim poziomie ochrony

Dostępne rozdzielczości:

100 - 200 - 360 - 400 - 500 - 1000 - 1024 - 1440 - 2000 - 2048 - 2500 - 3000- 3600 - 4000 - 4096 - 5000 - 6000 - 7200 - 8000 - 8192 - 9000 - 10000
