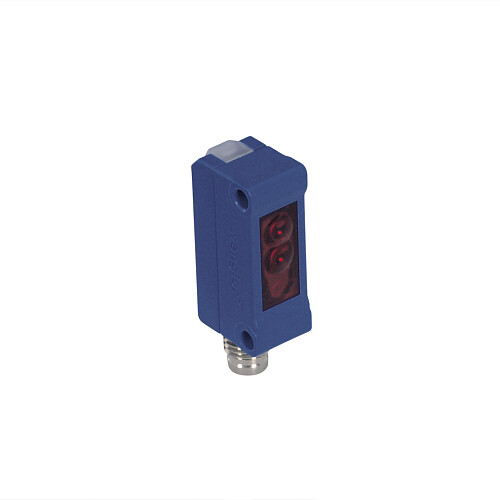

TK55PA7
Czujnik optyczny odbiciowy firmy Wenglor, zakres=500 mm, światło podczerwone, polaryzacja PNP NO, zasilanie 10...30 V DC, 333 Hz, IP67, podłączenie konektor M8-4 pin, materiał korpusu tworzywo
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
24
Producent
Wenglor
Opisy produktu
- Regulowany zasięg wykrywania
- Światło podczerwone
- Metalowa wtyczka
- Miniaturowa konstrukcja
Nadajnik i odbiornik w tych czujnikach znajdują się w jednej obudowie. Czujnik ocenia transmitowane światło odbite od obiektu. Wyjście jest przełączane, gdy tylko obiekt przekroczy wybrany zakres. Jasne obiekty odbijają więcej światła niż ciemne, dzięki czemu można je rozpoznać z większej odległości.
| Parametry optyki | ||
|---|---|---|
| Zakres | 500 mm | |
| Histereza przełączania | < 15 % | |
| Rodzaj światła | Światło podczerwone | |
| Żywotność (T = +25 °C) | 100000 h | |
| Max. natężenie światła otoczenia | 10000 Lux | |
| Kąt otwarcia | 6 ° | |
| Średnica plamki świetlnej | zobacz tabele nr. 1 | |
| Dane elektryczne | ||
| Zasilanie | 10...30 V DC | |
| Konsumpcja (Ub = 24 V) | < 30 mA | |
| Częstotliwość przełączania | 333 Hz | |
| Czas odpowiedzi | 1500 µs | |
| Dryft temperaturowy | < 10 % | |
| Zakres temperatury | -25...60 °C | |
| Spadek napięcia na wyjściu | < 2,5 V | |
| PNP max. prąd przełączania | 100 mA | |
| Prąd różnicowy | < 50 µA | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Ochrona przed przeciążeniem | tak | |
| Klasa ochrony | III | |
| Dane mechaniczne | ||
| Metoda konfiguracji | Potencjometr | |
| Materiał obudowy | Tworzywo | |
| Full Encapsulation | tak | |
| Stopień ochrony IP | IP67 | |
| Podłączenie | konektor M8-4 pin | |
| Dane istotne dla bezpieczeństwa | ||
| MTTFd (EN ISO 13849-1) | 2476,21 a | |
| Wyjście | ||
| PNP NO + NC | tak | |
