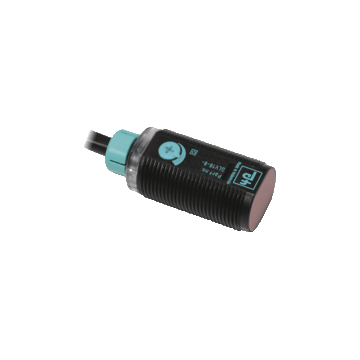

GLV18-8-600-IR/115/120 - 295497
Czujnik optyczny odbiciowy firmy Pepperl+Fuchs, zakres 50 ... 600 mm ustawialny, podczerwień, zasilanie 10 ... 30 V DC, przewód 2 m, 2 wyjścia PNP / NO + NC, jasno / ciemno-włącz, 500 Hz, -25 ... 60 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Diffuse mode sensor GLV18-8-600-IR/115/120
- Wydajna linia w krótkiej plastikowej obudowie M18 do standardowych zastosowań
- Bardzo wysoki zasięg wykrywania
- Wskaźnik 4 diody LED dla widoczności 360 °
- Zoptymalizowana konstrukcja potencjometru dla przejrzystego układu przycisków sterowania w aplikacji
- Wersja z przednią powierzchnią optyczną
- Wersja na napięcie stałe
| Opis produktu |
|---|
| Czujnik odbicowy, obudowa gwintowana M18, obudowa z tworzywa sztucznego, przednia powierzchnia optyczna, zasięg wykrywania 600 mm, światło czerwone, włączone światło / ciemność, wersja DC, 2 wyjścia PNP, kabel stały |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 50 ... 600 mm ustawialny | |
| Maksymalny zasięg wykrywania | 0 ... 600 mm | |
| Cel referencyjny | Kodak biały 100 mm x 100 mm | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane światło podczerwone, 850 nm | |
| Średnica plamki świetlnej | około 60 mm przy 600 mm | |
| Opening angle | około 6 ° | |
| Optyka | czołowy | |
| Limit światła otoczenia | 30000 Lux | |
| Histereza | < 15 % | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 920 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, świecąca statycznie Zasilanie włączone | |
| Wskaźnik funkcji | LED yellow: lights when object is detected ; flashes when falling short of the operating reserve | |
| Elementy sterujące | regulacja czułości | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Prąd zasilania bez obciążenia | < 20 mA | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno włączone | |
| Wyjście sygnału | 2 PNP, uzupełniające, zabezpieczone przed zwarciem, otwarte kolektory | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ≤ 1,5 V DC | |
| Częstotliwość przełączania | 500 Hz | |
| Czas odpowiedzi | ≤ 1 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, Rated insulation voltage ≤ 50 V AC with pollution degree 1-2 according to IEC 60664-1 | |
| Aprobata UL | Na liście cULus Źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 60 ° C (-13 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | 2 m stały kabel | |
| Materiał | ||
| Obudowa | PC | |
| Twarz optyczna | PMMA | |
| Kabel | PCV | |
| Masa | około 75 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270903 |
| ECLASS 12.0 | 27270903 |
| ECLASS 11.0 | 27270903 |
| ECLASS 10.0.1 | 27270903 |
| ECLASS 9.0 | 27270903 |
| ECLASS 8.0 | 27270903 |
| ECLASS 5.1 | 27270903 |
| ETIM 9.0 | EC001821 |
| ETIM 8.0 | EC001821 |
| ETIM 7.0 | EC001821 |
| ETIM 6.0 | EC001821 |
| ETIM 5.0 | EC001821 |
| UNSPSC 12.1 | 39121528 |
