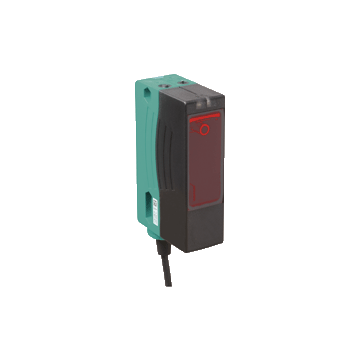

VDM28-15-L1-IO/110/115B/122 - 297896
Czujnik pomiarowy odległości firmy Pepperl+Fuchs, zakres 0,2 ... 15 m, zasilanie 10 ... 30 VDC / IO-Link: 18 ... 30 VDC, przewód 0,3 m z gniazdem M12-4pin, IP67, 1 wyjście uniwersalne Push-Pull + 4 … 20 mA
Zapytaj o produkt:
VDM28-15-L1-IO/110/115B/122 - 297896 1 980,90 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Distance sensor VDM28-15-L1-IO/110/115b/122
- Pomiar odległości do obiektu
- Metoda pomiaru PRT (technologia impulsowania)
- IO-Link interface for service and process data
- Wyjście analogowe 0/4 mA ... 20 mA
- Dokładne, jasne i powtarzalne wyniki pomiarów
- Laser klasy 1, okulary ochronne
| Opis produktu |
|---|
| Uniwersalny czujnik odległości, pomiar do obiektu, interfejs IO-Link, metoda pomiaru: PRT, zasięg wykrywania 15 m, czerwone światło laserowe, laser klasy 1, wyjście push-pull, wyjście analogowe, stały kabel z wtyczką M12 |
| Ogólne specyfikacje | ||
|---|---|---|
| Zakres pomiaru | 0,2 ... 15 m | |
| Cel referencyjny | Kodak biały (90%) | |
| Źródło światła | dioda laserowa typ. żywotność 85 000 h przy Ta = +25 ° C |
|
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Znamionowe parametry lasera | ||
| Klasa | LASEROWE ŚWIATŁO, NIE WSTAWIAJ SIĘ DO WIĄZKI | |
| Klasa lasera | 1 | |
| Długość fali | 660 nm | |
| Rozbieżność wiązki | < 1,5 mrad | |
| Długość impulsu | approx. 4 ns | |
| Częstotliwość powtarzania | 250 kHz | |
| max. pulse energy | < 1.5 nJ | |
| Odchylenie kątowe | max. ± 2° | |
| Metoda pomiaru | Technologia pulsowania (PRT) | |
| Średnica plamki świetlnej | < 15 mm przy a distance of 15 m przy 20 °C | |
| Limit światła otoczenia | 50000 Lux | |
| Wpływ temperatury | typ. ≤ 0.25 mm/K | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 200 a | |
| Czas misji (T M ) | 10 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED zielony | |
| Wskaźnik funkcji | 2 żółte diody LED dla stanu przełączania | |
| Wskaźnik Teach-In | Teach-In: LED migający zielony / żółty ekwipunek; 2,5 Hz Błąd uczenia: miga dioda LED zielona / żółta bez wyposażenia; 8,0 Hz |
|
| Elementy sterujące | 5-stopniowy przełącznik obrotowy do wyboru trybów pracy (ustawienie progu i tryby pracy) | |
| Elementy sterujące | Przełącznik do ustawiania wartości progowych | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC / podczas pracy w trybie IO-Link: 18 ... 30 V. | |
| Sinusoida | 10% w ramach tolerancji podaży | |
| Prąd zasilania bez obciążenia | ≤ 70 mA / 24 V DC | |
| Opóźnienie czasowe przed dostępnością | 1,5 s | |
| Interfejs | ||
| Typ interfejsu | IO-Link | |
| Protokół | IO-Link V1.0 | |
| Czas cyklu | min. 2.3 ms | |
| Tryb | COM2 (38.4 kBit/s) | |
| Szerokość danych procesowych | 16 bitów | |
| Obsługa trybu SIO | tak | |
| Wyjście | ||
| Wyjście sygnału | Wyjście push-pull, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Wyjście pomiarowe | 1 analogowe wyjście 4 ... 20 mA, zabezpieczone przed zwarciem / przeciążeniem | |
| Częstotliwość przełączania | 50 Hz | |
| Czas odpowiedzi | 10 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Bezpieczeństwo lasera | IEC 60825-1: 2007 | |
| Dokładność pomiaru | ||
| Absolutna dokładność | ± 25 mm | |
| Powtórz dokładność | < 5 mm | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | III | |
| Aprobata UL | Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Zatwierdzenie FDA | IEC 60825-1: 2007 Zgodny z 21 CFR 1040.10 i 1040.11, z wyjątkiem odchyleń zgodnie z obwieszczeniem dotyczącym lasera nr 50 z dnia 24 czerwca 2007 r. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -30 ... 55 ° C (-22 ... 131 ° F) | |
| Temperatura przechowywania | -30 ... 70 ° C (-22 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 25,8 mm | |
| Wysokość obudowy | 88 mm | |
| Głębokość obudowy | 54.6 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | Kabel stały 300 mm z 4-pinowym złączem M12 x 1 | |
| Materiał | ||
| Obudowa | Plastik ABS | |
| Twarz optyczna | PMMA | |
| Masa | 90 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270916 |
| ECLASS 12.0 | 27270916 |
| ECLASS 11.0 | 27270801 |
| ECLASS 10.0.1 | 27270801 |
| ECLASS 9.0 | 27270801 |
| ECLASS 8.0 | 27270801 |
| ECLASS 5.1 | 27270801 |
| ETIM 9.0 | EC001825 |
| ETIM 8.0 | EC001825 |
| ETIM 7.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| ETIM 5.0 | EC001825 |
| UNSPSC 12.1 | 41111613 |
