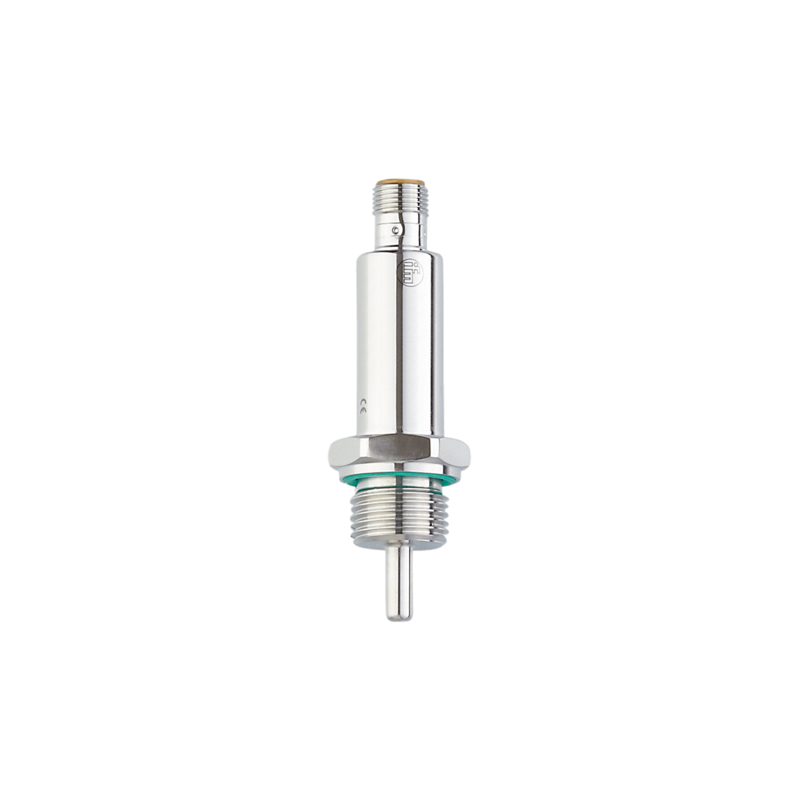

TV7405 - TV7-030CLER12-QFRVG/US
Czujnik temperatury z IO-Link, sygnał przełączający/ IO-Link, 1 x Pt 1000, Konektor M12 , waga 110g
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Duża dokładność w całym zakresie pomiaru temperatury
- Szczególnie korzystna dynamika reakcji i bardzo krótki czas zwłoki przy załączaniu zasilania
- Wytrzymała obudowa ze stali nierdzewnej o bardzo dużej wytrzymałości na ciśnienie
- Dwa programowalne wyjścia przełączające
- Ciągła transmisja wartości procesowych za pośrednictwem IO-Link
Cechy produktu | ||
---|---|---|
Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
Zakres pomiarowy [°C] | -50...150 | |
Przyłącze procesowe | połączenie gwintowane G 1/2 | |
Długość instalacyjna EL [mm] | 30 | |
Aplikacja | ||
Konstrukcja | styki pozłacane | |
Element pomiarowy | 1 x Pt 1000; (zgodnie z DIN EN 60751, klasa A) | |
Media | ciecze i gazy | |
Wytrzymałość na ciśnienie [bar] | 300 | |
Uwaga dot. przeciążalności | czujnik Po zamontowaniu w adapterach obowiązują specyfikacje karty danych adaptera. |
|
Dane elektryczne | ||
Napięcie zasilania [V] | 18...32 DC; (supply class 2 zgodnie z cULus) | |
Pobór prądu [mA] | < 50 | |
Klasa ochrony | III | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Czas rozruchu [s] | 1 | |
Zintegrowana funkcja Watchdog | tak | |
Wejścia / wyjścia | ||
Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
Wyjścia | ||
Łączna liczba wyjść | 2 | |
Sygnał wyjściowy | sygnał przełączający; IO-Link; (konfigurowalne) | |
Wykonanie elektryczne | PNP/NPN | |
Liczba wyjść binarnych | 2 | |
Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
Zakres pomiaru / nastaw | ||
Zakres pomiarowy [°C] | -50...150 | |
Punkt przełączania SP [°C] | -49,8...150 | |
Punkt resetu rP [°C] | -50...149,8 | |
W krokach co [°C] | 0,1 | |
Zakres pomiaru / nastaw - Rozdzielczość | ||
Rozdzielczość wyjścia przełącznika [K] | 0,1 | |
Dokładność / odchylenie | ||
Dokładność punktu przełączania [K] | ± 0,3 | |
Dryft temperaturowy na 10K [K] | 0,1 **) | |
Czasy reakcji | ||
Odpowiedź dynamiczna T05 / T09 [s] | 1 / 3; (zgodnie z DIN EN 60751) | |
Software / programowanie | ||
Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; logika przełączania; opóźnienie włączenia / wyłączenia; Tłumienie; Jednostka wyświetlana | |
Interfejsy | ||
Interfejs komunikacyjny | IO-Link | |
Typ transmisji | COM2 (38,4 kBaud) | |
IO-Link Revision | 1.1 | |
Warunki pracy | ||
Temperatura otoczenia [°C] | -40...80 | |
Uwaga dot. temperatury otoczenia | przy temperaturze medium: < 125 °C -40...50 °C przy temperaturze medium: < 150 °C |
|
Temperatura składowania [°C] | -40...100 | |
Ochrona | IP 69K | |
Testy / dopuszczenia | ||
EMC | ||
DIN EN 61000-6-2 | ||
DIN EN 61000-6-3 | ||
Odporność na wstrząsy | ||
DIN IEC 68-2-27 | 50 g (11 ms) | |
Odporność na wibracje | ||
DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
MTTF [lata] | 542,6 | |
Dopuszczenie UL | ||
Dopuszczenie UL numer | K019 | |
Dane mechaniczne | ||
Waga [g] | 110 | |
Materiał | stal nierdzewna (1.4404 / 316L); FKM | |
Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); O-ring: FKM | |
Moment dokręcający [Nm] | 45 | |
Przyłącze procesowe | połączenie gwintowane G 1/2 | |
Średnica sondy [mm] | 6 | |
Długość instalacyjna EL [mm] | 30 | |
Uwagi | ||
Uwagi | Dokładność w odniesieniu do przepływającej wody. | |
Sztuk w opakowaniu | 1 szt. | |
Połączenie elektryczne | ||
Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
