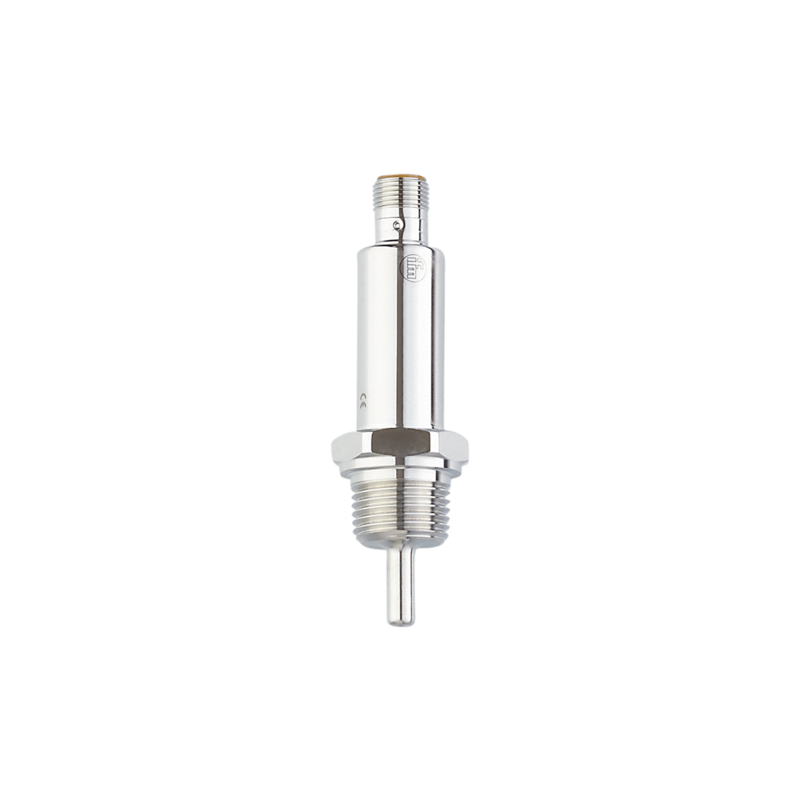

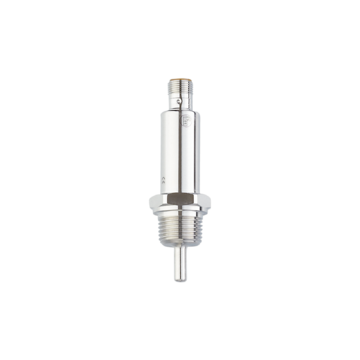

TV7303 - TV7-030FLEN12-QFRVG/US
Czujnik temperatury z IO-Link, sygnał przełączający/ IO-Link, 1 x Pt 1000, Konektor M12 , waga 110g
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Duża dokładność w całym zakresie pomiaru temperatury
- Szczególnie korzystna dynamika reakcji i bardzo krótki czas zwłoki przy załączaniu zasilania
- Wytrzymała obudowa ze stali nierdzewnej o bardzo dużej wytrzymałości na ciśnienie
- Dwa programowalne wyjścia przełączające
- Ciągła transmisja wartości procesowych za pośrednictwem IO-Link
| Cechy produktu | ||
|---|---|---|
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Zakres pomiarowy [°F] | -58...302 | |
| Przyłącze procesowe | połączenie gwintowane 1/2" NPT | |
| Długość instalacyjna EL [mm] | 30 | |
| Aplikacja | ||
| Konstrukcja | styki pozłacane | |
| Element pomiarowy | 1 x Pt 1000; (zgodnie z DIN EN 60751, klasa A) | |
| Media | ciecze i gazy | |
| Wytrzymałość na ciśnienie [bar] | 300 | |
| Uwaga dot. przeciążalności | czujnik Po zamontowaniu w adapterach obowiązują specyfikacje karty danych adaptera. |
|
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...32 DC; (supply class 2 zgodnie z cULus) | |
| Pobór prądu [mA] | < 50 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Czas rozruchu [s] | 1 | |
| Zintegrowana funkcja Watchdog | tak | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Sygnał wyjściowy | sygnał przełączający; IO-Link; (konfigurowalne) | |
| Wykonanie elektryczne | PNP/NPN | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy [°F] | -58...302 | |
| Punkt przełączania SP [°F] | -57,6...302 | |
| Punkt resetu rP [°F] | -58...301,6 | |
| W krokach co [°F] | 0,1 | |
| Zakres pomiaru / nastaw - Rozdzielczość | ||
| Rozdzielczość wyjścia przełącznika [K] | 0,1 | |
| Dokładność / odchylenie | ||
| Dokładność punktu przełączania [K] | ± 0,3 | |
| Dryft temperaturowy na 10K [K] | 0,1 **) | |
| Czasy reakcji | ||
| Odpowiedź dynamiczna T05 / T09 [s] | 1 / 3; (zgodnie z DIN EN 60751) | |
| Software / programowanie | ||
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; logika przełączania; opóźnienie włączenia / wyłączenia; Tłumienie; Jednostka wyświetlana | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -40...80 | |
| Uwaga dot. temperatury otoczenia | przy temperaturze medium: < 125 °C -40...50 °C przy temperaturze medium: < 150 °C |
|
| Temperatura składowania [°C] | -40...100 | |
| Ochrona | IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-2 | ||
| DIN EN 61000-6-3 | ||
| Odporność na wstrząsy | ||
| DIN IEC 68-2-27 | 50 g (11 ms) | |
| Odporność na wibracje | ||
| DIN EN 60068-2-6 | 20 g (10...2000 Hz) | |
| MTTF [lata] | 542,6 | |
| Dopuszczenie UL | ||
| Dopuszczenie UL numer | K019 | |
| Dane mechaniczne | ||
| Waga [g] | 110 | |
| Materiał | stal nierdzewna (1.4404 / 316L); FKM | |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L) | |
| Przyłącze procesowe | połączenie gwintowane 1/2" NPT | |
| Średnica sondy [mm] | 6 | |
| Długość instalacyjna EL [mm] | 30 | |
| Uwagi | ||
| Uwagi | Dokładność w odniesieniu do przepływającej wody. | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane | |
