UC2000-30GM70S-UE2R2-V15 - 238400
Czujnik ultradźwiękowy Pepperl+Fuchs, typ odbiciowy, średnica M30, sn=100-2000 mm, 0-10V + PNP/ NO lub NC, zasilanie 10-30 VDC, konektor M12, odpowiedź = 4Hz, IP65, synchronizacja, wybór szerokości wiązki, kompencacja temperatury
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Wersja
Wymiary/ Średnica
Podłączenie elektryczne
Stopień ochrony
Gwarancja
12
Producent
PEPPERL+FUCHS
Cechy szczególne
Zasilanie
Funkcja wyjścia
Strefa działania
Obudowa
Opisy produktu
Najważniejsze parametry Ultrasonic sensor UC2000-30GM70S-UE2R2-V15
- Wyjście analogowe 0 ... 10 V.
- 1 wyjście przełączające
- Opcje synchronizacji
- Kompensacja temperatury
- Można sparametryzować za pomocą oprogramowania i interfejsu ULTRA-PROG-IR (akcesoria)
Opis produktu |
---|

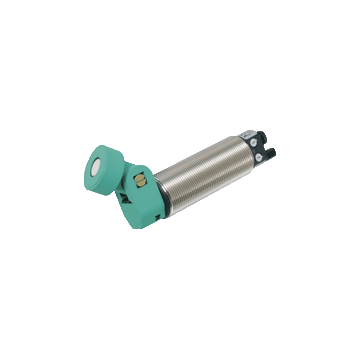

Ultradźwiękowy Czujnik odbiciowy z obrotowym przetwornikiem |
Ogólne specyfikacje | ||
---|---|---|
Zasięg wykrywania | 100 ... 2000 mm | |
Zakres regulacji | 150 ... 2000 mm | |
Martwe pasmo | 0 ... 100 mm | |
Standardowa tarcza celownicza | 100 mm x 100 mm | |
Częstotliwość przetwornika | około 200 kHz | |
Opóźnienie odpowiedzi | ≤ 100 ms | |
Nominalne oceny | ||
Dryft temperaturowy | ≤ ± 1,5% pełnej skali | |
Opóźnienie czasowe przed dostępnością | ≤ 125 ms | |
Ograniczenie danych | ||
Dopuszczalna długość kabla | max. 300 m | |
Wskaźniki / środki operacyjne | ||
LED żółty | wyjście przełączające stan przełączania | |
LED zielony / żółty | żółty: obiekt w zakresie oceny zielony: Teach-In |
|
Potencjometr | switching output adjustable | |
Specyfikacje elektryczne | ||
Znamionowe napięcie robocze | 24 V DC | |
Napięcie robocze | 20 ... 30 V DC (w tym tętnienia) | |
Sinusoida | ≤ 10% | |
Prąd zasilania bez obciążenia | ≤ 50 mA | |
Interfejs | ||
Typ interfejsu | Podczerwień | |
Tryb | połączenie punkt-punkt | |
Wejście wyjście | ||
Rodzaj wejścia / wyjścia | 1 połączenie synchronizacji, dwukierunkowe (ustawienie fabryczne: tryb synchroniczny) / wejście Teach-In | |
0 Level | ≤ 3 V. | |
Poziom 1 | ? 15 V | |
Impedancja wejściowa | typ. 900 Ω | |
Liczba czujników | max. 10. | |
Przełączanie wyjścia | ||
Typ wyjścia | 1 przełącznik wyjście PNP, NO (programowalny styk NC) | |
Ustawienia domyślne | 150 ... 2000 mm (ustawialny za pomocą potencjometru) | |
Powtórz dokładność | ± 3 mm | |
Prąd pracy | 300 mA, zabezpieczenie przed zwarciem / przeciążeniem | |
Częstotliwość przełączania | ≤ 4 Hz | |
Przełączanie histerezy | 20 mm (programowalny) | |
Spadek napięcia | ≤ 3 V. | |
Prąd wyłączenia | ≤ 10 µA | |
Wyjście analogowe | ||
Typ wyjścia | 1 napięcie wyjściowe 0 ... 10 V, programowalne rosnąco / malejąco | |
Ustawienia domyślne | rosnąca rampa; granica oceny A1: 150 mm; granica oceny A2: 2000 mm | |
Rezystor obciążenia | ? 2 kΩ | |
Zgodność ze standardami i dyrektywami | ||
Standardowa zgodność | ||
Standardy | EN IEC 60947-5-2:2020, IEC 60947-5-2:2019, EN 60947-5-7:2003, IEC 60947-5-7:2003 | |
Aprobaty i certyfikaty | ||
Aprobata UL | Na liście cULus Źródło zasilania klasy 2 | |
Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
Warunki otoczenia | ||
Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
Odporność na wstrząsy | 30 g, okres 11 ms | |
Odporność na wibrację | 10 ... 55 Hz, Amplituda ± 1 mm | |
Specyfikacja mechaniczna | ||
Rodzaj połączenia | Wtyczka M12 x 1, 5 pinów | |
Średnica obudowy | 30 mm | |
Stopień ochrony | IP65 | |
Materiał | ||
Obudowa | mosiądz, niklowany | |
Przetwornik | mieszanka żywicy epoksydowej / pustej szyby; pianka poliuretanowa | |
Pozycja montażowa | dowolna pozycja | |
Masa | 170 g | |
Rodzaj konstrukcji | Cylindryczny |
System | Classcode |
---|---|
ECLASS 13.0 | 27272803 |
ECLASS 12.0 | 27272803 |
ECLASS 11.0 | 27272803 |
ECLASS 10.0.1 | 27272803 |
ECLASS 9.0 | 27272803 |
ECLASS 8.0 | 27272803 |
ECLASS 5.1 | 27272803 |
ETIM 9.0 | EC001849 |
ETIM 8.0 | EC001849 |
ETIM 7.0 | EC001849 |
ETIM 6.0 | EC001849 |
ETIM 5.0 | EC001849 |
UNSPSC 12.1 | 41111960 |
