OBE6000-12GM40-E4-V1 - 813424
Bariera optyczna firmy Pepperl+Fuchs, odbiornik, zakres 0 ... 6000 mm, światło czerwone, zasilanie 10 ... 30 V DC, klasa 2, konektor M12-4pin, 1 wyjście Push-Pull, jasno/ciemno-włącz, ? 1000 Hz, -30 ... 60 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu

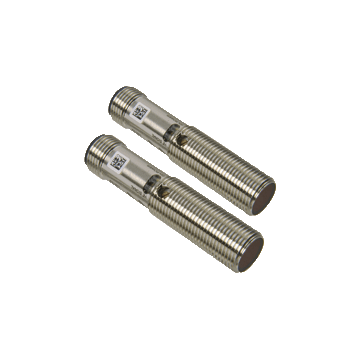

Najważniejsze parametry bariery optycznej OBE6000-12GM40-SE4-V1 OBE6000-12GM40-E4-V1
- Solidna obudowa gwintowana M12
- Wymagane mniej miejsca
- Programowalna funkcja wyjścia jasno / ciemno-włącz
- Stopień ochrony IP67
| Opis produktu | ||
|---|---|---|
| Czujnik typu bariera, obudowa gwintowana M12, metalowa obudowa, przednia powierzchnia optyczna, zasięg wykrywania 5 m, światło czerwone, włączone światło / ciemność, 1 wyjście NPN, wtyczka M12 | ||
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | OBE6000-12GM40-V1 | |
| Odbiornik | OBE6000-12GM40-E4-V1 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 6000 mm | |
| Zakres wykrywania progu | 8500 mm | |
| Zakres regulacji | 500 ... 8500 mm | |
| Cel referencyjny | odbiornik | |
| Źródło światła | LED | |
| Rodzaj światła | czerwony, 640 nm | |
| Odchylenie kątowe | +/- 2 ° | |
| Średnica plamki świetlnej | około 800 mm przy odległości 6 m Światło czerwone | |
| Kąt rozbieżności | około 4 | |
| Optyka | czołowy | |
| Limit światła otoczenia | EN 60947-5-2 ; 20000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 806 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Zielona dioda LED: włączone | |
| Wskaźnik funkcji | Żółta dioda LED: świeci po otrzymaniu wiązki światła; miga, gdy brak kontroli stabilności; OFF, gdy wiązka światła zostanie przerwana | |
| Elementy sterujące | regulacja czułości, odbiornik | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, klasa 2 | |
| Marszczyć | 10% | |
| Prąd zasilania bez obciążenia | ? 30 mA (emiter i odbiornik) | |
| Wejście | ||
| Wejście sterujące | światło włączone + UB <br> ciemne włączone: 0 V. | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno na przełączanym elektrycznie | |
| Wyjście sygnału | 1 wyjście NPN, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ? 2 V. | |
| Częstotliwość przełączania | ? 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | UL 508 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Zatwierdzenia | CE, cULus na liście 57M3 (tylko w połączeniu z zasilaczem klasy UL 2; obudowa typu 1) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -30 ... 60 ° C (-22 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | 4-stykowe złącze M12 x 1 | |
| Materiał | ||
| Obudowa | mosiądz, niklowany | |
| Osłona optyki | PMMA | |
| Masa | około. 15 g (urządzenie) | |
