OBE40M-R201-2EP-IO-L - 295670-100103

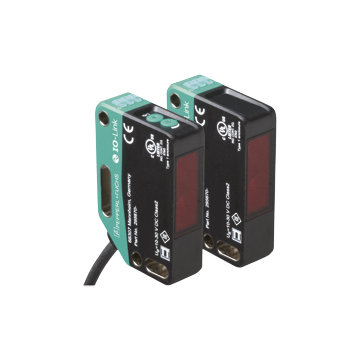

Laserowa bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 40 m, laser 680 mm, 2 x uniwersalny Push-Pull, zasilanie 10-30 VDC, przewód 2 m
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry bariery laserowej OBE40M-R201-S2EP-IO-L OBE40M-R201-2EP-IO-L
- Średnia konstrukcja z wszechstronnymi opcjami montażu
- Czujniki laserowe DuraBeam - trwałe i przydatne jak LED
- Interfejs IO-link dla danych serwisowych i procesowych
- Różne częstotliwości dla uniknięcia wzajemnych zakłóceń (odporność na przesłuchy)
- Rozszerzony zakres temperatur
-40 ° C ... 60 ° C - Wysoki stopień ochrony IP69K
| Opis produktu | ||
|---|---|---|
| Zestaw czujnika przepustnicy | ||
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | OBE40M-R201-S-IO-L | |
| Odbiornik | OBE40M-R201-2EP-IO-L | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 40 m | |
| Zakres wykrywania progu | 50 m | |
| Źródło światła | Dioda laserowa | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Znamionowe parametry lasera | ||
| Klasa | LASEROWE ŚWIATŁO, NIE WSTAWIAJ SIĘ DO WIĄZKI | |
| Klasa lasera | 1 | |
| Długość fali | 680 nm | |
| Rozbieżność wiązki | > 5 mrad; d63 < 2 mm w zakresie 250 mm ... 750 mm | |
| Długość impulsu | 1,6 µs | |
| Częstotliwość powtarzania | max. 17.6 kHz | |
| max. pulse energy | 9,6 nJ | |
| Pomoc w wyrównaniu | Czerwona dioda LED (w soczewce odbiornika) <br> stale świeci: wiązka jest przerywana, <br> miga: osiąganie punktu przełączania, <br> zgaszona: wysekranjąca kontrola stabilności | |
| Średnica plamki świetlnej | około 80 mm przy odległości 40 m | |
| Kąt rozbieżności | około 0.12 ° | |
| Limit światła otoczenia | EN 60947-5-2 : 40000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 440 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 60 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona: ciągłe świecenie - zasilanie włączone <br> miganie (4 Hz) - zwarcie <br> miganie z krótką przerwą (1 Hz) - tryb IO-Link | |
| Wskaźnik funkcji | Żółta dioda LED: <br> Świeci światłem ciągłym - ścieżka światła czysta <br> Świeci światłem ciągłym - wykryto obiekt <br> Miga (4 Hz) - niewysekranjąca rezerwa działania | |
| Elementy sterujące | Odbiornik: włącznik światła / ciemności | |
| Elementy sterujące | Odbiornik: regulacja czułości | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Marszczyć | max. 10% | |
| Prąd zasilania bez obciążenia | Emiter: ? 13 mA <br> Odbiornik: ? 15 mA przy 24 V Napięcie robocze | |
| Klasa ochrony | III | |
| Interfejs | ||
| Typ interfejsu | IO-Link (przez C / Q = BK) | |
| Profil urządzenia | Identyfikacja i diagnoza <br> Inteligentny czujnik: <br> Odbiornik: typ 2.4 <br> Emiter: - | |
| Szybkość transmisji | COM 2 (38,4 kBaud) | |
| Wersja IO-Link | 1.1 | |
| Min. czas cyklu | 2,3 ms | |
| Szerokość danych procesowych | Emiter: <br> Wprowadzanie danych procesowych: 0 bit <br> Wyjście danych procesowych: 1 bit <br> Odbiornik: <br> Wprowadzanie danych procesowych: 2 bity <br> Wyjście danych procesowych: 2 bity | |
| Obsługa trybu SIO | tak | |
| Identyfikator urzadzenia | Emiter: 0x111412 (1119250) <br> Odbiornik: 0x111312 (1118994) | |
| Kompatybilny typ portu głównego | A | |
| Wejście | ||
| Wejście testowe | dezaktywacja emitera przy + U <sub> B </sub> | |
| Wyjście | ||
| Rodzaj przełączania | Rodzaj przełączania czujnika jest ustawialny. Domyślne ustawienie to: <br> C / Q - BK: NPN normalnie otwarty / ciemny-on, PNP normalnie zamknięty / light-on, IO-Link <br> / Q - WH: NPN normalnie zamknięty / light-on, PNP normalnie otwarte / ciemne | |
| Wyjście sygnału | 2 wyjścia push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją, zabezpieczone przed przepięciem | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
| Kategoria użytkowania | DC-12 and DC-13 | |
| Spadek napięcia | ? 1,5 V DC | |
| Częstotliwość przełączania | 1250 Hz | |
| Czas odpowiedzi | 0,4 ms | |
| Dostosowanie | ||
| Interfejs komunikacyjny | IEC 61131-9 | |
| Standard produktu | EN 60947-5-2 | |
| Bezpieczeństwo lasera | EN 60825-1:2014 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Zatwierdzenie FDA | IEC 60825-1: 2007 Zgodny z 21 CFR 1040.10 i 1040.11, z wyjątkiem odchyleń zgodnie z obwieszczeniem dotyczącym lasera nr 50 z dnia 24 czerwca 2007 r. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F), kabel stały <br> -20 ... 60 ° C (-4 ... 140 ° F), kabel ruchomy nieodpowiedni do łańcuchów przenośników | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 15 mm | |
| Wysokość obudowy | 61,7 mm | |
| Głębokość obudowy | 41.7 mm | |
| Stopień ochrony | IP67 / IP69 / IP69K | |
| Podłączenie | 2 m stały kabel | |
| Materiał | ||
| Obudowa | PC (poliwęglan) | |
| Osłona optyki | PMMA | |
| Masa | Emiter: około 83 g odbiornik: około 83 g | |
| Długość kabla | 2 m | |
