OBE35M-R202-SK2 - 70148122
Bariera firmy Pepperl+Fuchs, zakres 0 ... 25 m, światło czerwone, 1 x przekaźnik, 24 … 240 V AC/DC, przewód 2 m
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu

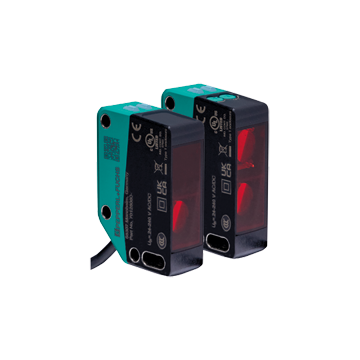

Najważniejsze parametry Thru-beam sensor (pair) OBE35M-R202-SK2
- Wersja na napięcia uniwersalne
- Średnia konstrukcja z wszechstronnymi opcjami montażu
- Stopień ochrony IP67
- Mounting on full metal sockets
- Bardzo jasny, dobrze widoczny punkt świetlny
- Dobrze widoczne diody LED sygnalizujące włączenie zasilania i stan przełączania
- Łatwy w użyciu
- Image is generic for this device type and may deviate from the specific variant
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | OBE35M-R202-SK | |
| Odbiornik | OBE35M-R202-K2 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 35 m | |
| Zakres wykrywania progu | 47 m | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Etykietowanie grup ryzyka LED | grupa zwolniona | |
| Częstotliwość nadajnika | F1 = 8.2 kHz | |
| Średnica plamki świetlnej | approx. 1200 mm at a distance of 35 m | |
| Opening angle | 2 ° | |
| Limit światła otoczenia | EN 60947-5-2 : 40000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 422 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Zielona dioda LED: włączone | |
| Wskaźnik funkcji | Yellow LED: Permanently lit - light path clear Permanently off - object detected Flashing (4 Hz) - insufficient operating reserve Flashing (8 Hz) - fault detected, the outputs maintain the status |
|
| Elementy sterujące | Odbiornik: włącznik światła / ciemności | |
| Elementy sterujące | Odbiornik: regulacja czułości | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 24 ... 240 V DC (-30 °C ≤ Tamb ≤ 60 °C) 24 ... 30 V AC (10 °C ≤ Tamb ≤ 60 °C) 30 ... 240 V AC (-30 °C ≤ Tamb ≤ 60 °C) |
|
| Prąd zasilania bez obciążenia | Emitter: ≤ 15 mA Receiver: ≤ 30 mA at 24 V Operating voltage |
|
| Klasa ochrony | II | |
| Znamionowe napięcie izolacji | 250 V. | |
| Impulsy znamionowe wytrzymują napięcie | 2500 V | |
| Pobór mocy | Emitter: ≤ 0.35 VA Receiver: ≤ 0.75 VA |
|
| Bezpiecznik | Bezpiecznik ≤ 2 A (zwłoczny) zgodny z IEC 60127-2 Arkusz 1 Zalecenie: po zwarciu sprawdzić, czy urządzenie działa poprawnie. |
|
| Wyjście | ||
| Rodzaj przełączania | The switching type of the sensor is adjustable. The default setting is: Q - BK: normally-open / dark-on /Q - GY: normally-closed / light-on C - WH: Common |
|
| Wyjście sygnału | Przekaźnik, 1 alternator | |
| Napięcie przełączania | max. 240 V AC / DC | |
| Prąd przełączania | max. 2.5 A , see section characteristic curve | |
| Moc przełączania | DC: max. 95 W AC: max. 600 VA | |
| Kategoria użytkowania | DC-12 , DC-13 , AC-12 u. AC-140 | |
| Częstotliwość przełączania | 25 Hz | |
| Czas odpowiedzi | ≤ 20 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 , EN 60947-1 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | E87056 , cULus Listed | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -30 ... 60 °C (-22 ... 140 °F) , fixed cable -20 ... 60 °C (-4 ... 140 °F) , movable cable not appropriate for conveyor chains |
|
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 20 mm | |
| Wysokość obudowy | 62 mm | |
| Głębokość obudowy | 42 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 2 m stały kabel | |
| Materiał | ||
| Obudowa | PC (poliwęglan) | |
| Twarz optyczna | PMMA | |
| Masa | Emitter: approx. 90 g receiver: approx. 120 g |
|
| Długość kabla | 2 m | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270901 |
| ECLASS 12.0 | 27270901 |
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 9.0 | EC002716 |
| ETIM 8.0 | EC002716 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 39121528 |
