OBE35M-R202-SE0
Bariera firmy Pepperl+Fuchs, zakres 0 ... 25 m, światło czerwone, NPN /NO lub NC, 10 ... 30 VDC, przewód 2 m
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Thru-beam sensor (pair) OBE35M-R202-SE0
- Średnia konstrukcja z wszechstronnymi opcjami montażu
- Stopień ochrony IP67
- Mounting on full metal sockets
- Bardzo jasny, dobrze widoczny punkt świetlny
- Dobrze widoczne diody LED sygnalizujące włączenie zasilania i stan przełączania
- Łatwy w użyciu

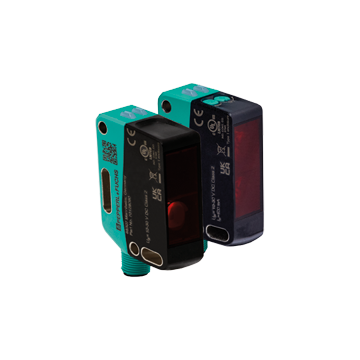

- Image is generic for this device type and may deviate from the specific variant
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | OBE35M-R202-S-Y0025 | |
| Odbiornik | OBE35M-R202-E0 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 35 m | |
| Zakres wykrywania progu | 47 m | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Etykietowanie grup ryzyka LED | grupa zwolniona | |
| Częstotliwość nadajnika | F1 = 8.2 kHz | |
| Średnica plamki świetlnej | approx. 1200 mm at a distance of 35 m | |
| Opening angle | 2 ° | |
| Limit światła otoczenia | EN 60947-5-2 : 40000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 656 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED green: on - power on flashing (4 Hz) - short circuit |
|
| Wskaźnik funkcji | Yellow LED: Permanently lit - light path clear Permanently off - object detected Flashing (4 Hz) - insufficient operating reserve Flashing (8 Hz) - fault detected, the outputs maintain the status |
|
| Elementy sterujące | Żaden | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | max. 10% | |
| Prąd zasilania bez obciążenia | Emitter: ≤ 25 mA Receiver: ≤ 40 mA at 24 V Operating voltage |
|
| Klasa ochrony | III | |
| Wejście | ||
| Wejście testowe | dezaktywacja emitera przy 0 V. | |
| Wyjście | ||
| Rodzaj przełączania | Q - BK: NPN normally open / dark-on |
|
| Wyjście sygnału | 1 wyjście NPN, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
| Kategoria użytkowania | DC-12 and DC-13 | |
| Spadek napięcia | ≤ 1,5 V DC | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -30 ... 60 °C (-22 ... 140 °F) , fixed cable -20 ... 60 °C (-4 ... 140 °F) , movable cable not appropriate for conveyor chains |
|
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 20 mm | |
| Wysokość obudowy | 62 mm | |
| Głębokość obudowy | 42 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 2 m stały kabel | |
| Materiał | ||
| Obudowa | PC (poliwęglan) | |
| Twarz optyczna | PMMA | |
| Masa | Emitter: approx. 95 g receiver: approx. 100 g |
|
| Długość kabla | 2 m | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270901 |
| ECLASS 12.0 | 27270901 |
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 9.0 | EC002716 |
| ETIM 8.0 | EC002716 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 39121528 |
