OBE20M-R100-S2EP-IO-V31-L - 281004

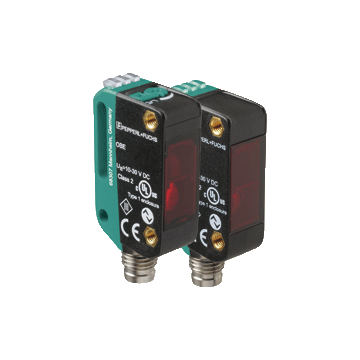

Laserowa bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 20 m, laser 680 mm, 2 x uniwersalny Push-Pull, zasilanie 10-30 VDC, konektor M8-4pin
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Thru-beam sensor (pair) OBE20M-R100-S2EP-IO-V31-L
- Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
- Czujniki laserowe DuraBeam - trwałe i przydatne jak LED
- IO-Link interface for service and process data
- Różne częstotliwości dla uniknięcia wzajemnych zakłóceń (odporność na przesłuchy)
- Extended temperature range
-40 °C ... 60 °C - Wysoki stopień ochrony IP69K
Opis produktu |
---|
laserowego czujnika typu bariera |
Komponenty systemu | ||
---|---|---|
Nadajnik | OBE20M-R100-S-IO-V31-L | |
Odbiornik | OBE20M-R100-2EP-IO-V31-L | |
Ogólne specyfikacje | ||
Efektywny zasięg wykrywania | 0 ... 20 m | |
Zakres wykrywania progu | 30 m | |
Źródło światła | Dioda laserowa | |
Rodzaj światła | modulowane widzialne światło czerwone | |
Znamionowe parametry lasera | ||
Klasa | LASEROWE ŚWIATŁO, NIE WSTAWIAJ SIĘ DO WIĄZKI | |
Klasa lasera | 1 | |
Długość fali | 680 nm | |
Rozbieżność wiązki | > 5 mrad; d63 < 2 mm w zakresie 250 mm ... 750 mm | |
Długość impulsu | 1,6 µs | |
Częstotliwość powtarzania | max. 17.6 kHz | |
max. pulse energy | 9,6 nJ | |
Średnica plamki świetlnej | około 50 mm przy odległości 20 m | |
Opening angle | około 0.3 ° | |
Limit światła otoczenia | EN 60947-5-2 : 30000 Lux | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
MTTF d | 440 a | |
Czas misji (T M ) | 20 a | |
Pokrycie diagnostyczne (DC) | 0 % | |
Wskaźniki / środki operacyjne | ||
Wskaźnik działania | Dioda zielona: ciągłe świecenie - zasilanie włączone miganie (4 Hz) - zwarcie miganie z krótką przerwą (1 Hz) - tryb IO-Link |
|
Wskaźnik funkcji | Żółta dioda LED: Świeci światłem ciągłym - ścieżka światła czysta Świeci światłem ciągłym - wykryto obiekt Miga (4 Hz) - niewysekranjąca rezerwa działania |
|
Elementy sterujące | Odbiornik: włącznik światła / ciemności | |
Elementy sterujące | Odbiornik: regulacja czułości | |
Wskaźnik parametryzacji | Komunikacja IO-Link: zielona dioda LED gaśnie na krótko (1 Hz) | |
Specyfikacje elektryczne | ||
Napięcie robocze | 10 ... 30 V DC | |
Sinusoida | max. 10% | |
Prąd zasilania bez obciążenia | Emiter: ≤ 13 mA Odbiornik: ≤ 13 mA przy napięciu zasilania 24 V. |
|
Klasa ochrony | III | |
Interfejs | ||
Typ interfejsu | IO-Link (przez C / Q = styk 4) | |
IO-Link revision | 1.1 | |
Identyfikator urzadzenia | Emiter: 0x110402 (1115138) Odbiornik: 0x110302 (1114882) |
|
Szybkość transmisji | COM2 (38.4 kBit/s) | |
Min. czas cyklu | 2,3 ms | |
Szerokość danych procesowych | Emiter: Wyjście danych procesowych: 2 bity Odbiornik: Wejście danych procesowych: 2 bity Wyjście danych procesowych: 2 bity |
|
Obsługa trybu SIO | tak | |
Kompatybilny typ portu głównego | A | |
Wejście | ||
Wejście testowe | dezaktywacja emitera przy + U B | |
Wyjście | ||
Rodzaj przełączania | Rodzaj przełączania czujnika jest ustawialny. Domyślne ustawienie to: C / Q - Pin4: NPN normalnie otwarty / ciemny-on, PNP normalnie zamknięty / light-on, IO-Link / Q - Pin2: NPN normalnie zamknięty / light-on, PNP normalnie otwarte / ciemne |
|
Wyjście sygnału | 2 push-pull (4 in 1) outputs, short-circuit protected, reverse polarity protected, overvoltage protected | |
Napięcie przełączania | max. 30 V DC | |
Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
Kategoria użytkowania | DC-12 and DC-13 | |
Spadek napięcia | ≤ 1,5 V DC | |
Częstotliwość przełączania | 1250 Hz | |
Czas odpowiedzi | 0,4 ms | |
Dostosowanie | ||
Interfejs komunikacyjny | IEC 61131-9 | |
Standard produktu | EN 60947-5-2 | |
Bezpieczeństwo lasera | EN 60825-1:2014 | |
Aprobaty i certyfikaty | ||
Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
Zatwierdzenie FDA | IEC 60825-1: 2007 Zgodny z 21 CFR 1040.10 i 1040.11, z wyjątkiem odchyleń zgodnie z obwieszczeniem dotyczącym lasera nr 50 z dnia 24 czerwca 2007 r. | |
Warunki otoczenia | ||
Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) |
|
Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
Specyfikacja mechaniczna | ||
Szerokość obudowy | 11 mm | |
Wysokość obudowy | 44,5 mm | |
Głębokość obudowy | 21.5 mm | |
Stopień ochrony | IP67 / IP69 / IP69K | |
Podłączenie | Złącze M8 x 1, 4 piny | |
Materiał | ||
Obudowa | PC (poliwęglan) | |
Twarz optyczna | PMMA | |
Masa | Emiter: około 10 g odbiornik: około 10 g |
