OBE20M-R100-S2EP-IO-L - 281003

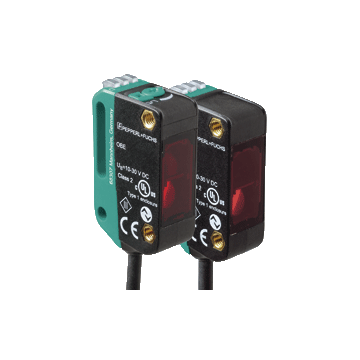

Laserowa bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 20 m, laser 680 mm, 2 x uniwersalny Push-Pull, zasilanie 10-30 VDC, przewód 2 m
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Thru-beam sensor (pair) OBE20M-R100-S2EP-IO-L
- Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
- Czujniki laserowe DuraBeam - trwałe i przydatne jak LED
- IO-Link interface for service and process data
- Różne częstotliwości dla uniknięcia wzajemnych zakłóceń (odporność na przesłuchy)
- Extended temperature range
-40 °C ... 60 °C - Wysoki stopień ochrony IP69K
| Opis produktu |
|---|
| laserowego czujnika typu bariera |
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | OBE20M-R100-S-IO-L | |
| Odbiornik | OBE20M-R100-2EP-IO-L | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 20 m | |
| Zakres wykrywania progu | 30 m | |
| Źródło światła | Dioda laserowa | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Znamionowe parametry lasera | ||
| Klasa | LASEROWE ŚWIATŁO, NIE WSTAWIAJ SIĘ DO WIĄZKI | |
| Klasa lasera | 1 | |
| Długość fali | 680 nm | |
| Rozbieżność wiązki | > 5 mrad; d63 < 2 mm w zakresie 250 mm ... 750 mm | |
| Długość impulsu | 1,6 µs | |
| Częstotliwość powtarzania | max. 17.6 kHz | |
| max. pulse energy | 9,6 nJ | |
| Średnica plamki świetlnej | około 50 mm przy odległości 20 m | |
| Opening angle | około 0.3 ° | |
| Limit światła otoczenia | EN 60947-5-2 : 30000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 440 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona: ciągłe świecenie - zasilanie włączone miganie (4 Hz) - zwarcie miganie z krótką przerwą (1 Hz) - tryb IO-Link |
|
| Wskaźnik funkcji | Żółta dioda LED: Świeci światłem ciągłym - ścieżka światła czysta Świeci światłem ciągłym - wykryto obiekt Miga (4 Hz) - niewysekranjąca rezerwa działania |
|
| Elementy sterujące | Odbiornik: włącznik światła / ciemności | |
| Elementy sterujące | Odbiornik: regulacja czułości | |
| Wskaźnik parametryzacji | Komunikacja IO-Link: zielona dioda LED gaśnie na krótko (1 Hz) | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | max. 10% | |
| Prąd zasilania bez obciążenia | Emiter: ≤ 13 mA Odbiornik: ≤ 13 mA przy napięciu zasilania 24 V. |
|
| Klasa ochrony | III | |
| Interfejs | ||
| Typ interfejsu | IO-Link (przez C / Q = styk 4) | |
| IO-Link revision | 1.1 | |
| Identyfikator urzadzenia | Emiter: 0x110402 (1115138) Odbiornik: 0x110302 (1114882) |
|
| Szybkość transmisji | COM2 (38.4 kBit/s) | |
| Min. czas cyklu | 2,3 ms | |
| Szerokość danych procesowych | Emiter: Wyjście danych procesowych: 2 bity Odbiornik: Wejście danych procesowych: 2 bity Wyjście danych procesowych: 2 bity |
|
| Obsługa trybu SIO | tak | |
| Kompatybilny typ portu głównego | A | |
| Wejście | ||
| Wejście testowe | dezaktywacja emitera przy + U B | |
| Wyjście | ||
| Rodzaj przełączania | Rodzaj przełączania czujnika jest ustawialny. Domyślne ustawienie to: C / Q - BK: NPN normalnie otwarty / ciemny-on, PNP normalnie zamknięty / light-on, IO-Link / Q - WH: NPN normalnie zamknięty / light-on, PNP normalnie otwarte / ciemne |
|
| Wyjście sygnału | 2 push-pull (4 in 1) outputs, short-circuit protected, reverse polarity protected, overvoltage protected | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
| Kategoria użytkowania | DC-12 and DC-13 | |
| Spadek napięcia | ≤ 1,5 V DC | |
| Częstotliwość przełączania | 1250 Hz | |
| Czas odpowiedzi | 0,4 ms | |
| Dostosowanie | ||
| Interfejs komunikacyjny | IEC 61131-9 | |
| Standard produktu | EN 60947-5-2 | |
| Bezpieczeństwo lasera | EN 60825-1:2014 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
| Zatwierdzenie FDA | IEC 60825-1: 2007 Zgodny z 21 CFR 1040.10 i 1040.11, z wyjątkiem odchyleń zgodnie z obwieszczeniem dotyczącym lasera nr 50 z dnia 24 czerwca 2007 r. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F), kabel stały -25 ... 60 ° C (-13 ... 140 ° F), kabel ruchomy nieodpowiedni do łańcuchów przenośników |
|
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 11 mm | |
| Wysokość obudowy | 37,1 mm | |
| Głębokość obudowy | 21.5 mm | |
| Stopień ochrony | IP67 / IP69 / IP69K | |
| Podłączenie | 2 m stały kabel | |
| Materiał | ||
| Obudowa | PC (poliwęglan) | |
| Twarz optyczna | PMMA | |
| Masa | Emiter: około 10 g odbiornik: około 10 g | |
| Długość kabla | 2 m | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270901 |
| ECLASS 12.0 | 27270901 |
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 9.0 | EC002716 |
| ETIM 8.0 | EC002716 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 39121528 |
