OBE12M-R101-2EP-IO-V31 - 267075-100126
Bariera optyczna firmy Pepperl+Fuchs, odbiornik, zakres 0 ... 12 m, światło czerwone, zasilanie 10 ... 30 V DC, konektor M8-4pin, 2 wyjścia uniwersalne Push-Pull, 1000 Hz, -40 ... 60 ° C, IP67 / IP68 / IP69K
Zapytaj o produkt:
OBE12M-R101-2EP-IO-V31 - 267075-100126 241,40 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu

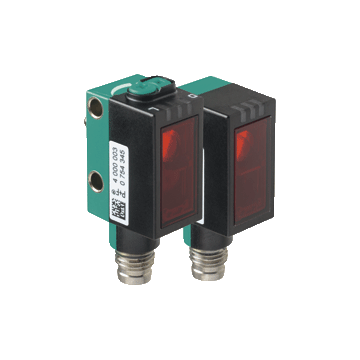

Najważniejsze parametry bariery optycznej OBE12M-R101-S2EP-IO-V31 OBE12M-R101-2EP-IO-V31
- Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
- Interfejs IO-link dla danych serwisowych i procesowych
- Różne częstotliwości dla uniknięcia wzajemnych zakłóceń (odporność na przesłuchy)
- Rozszerzony zakres temperatur
-40 ° C ... 60 ° C - Wysoki stopień ochrony IP69K
| Opis produktu | ||
|---|---|---|
| Zestaw czujnika przepustnicy | ||
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | OBE12M-R101-S-IO-V31 | |
| Odbiornik | OBE12M-R101-2EP-IO-V31 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 12 m | |
| Zakres wykrywania progu | 15 m | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Etykietowanie grup ryzyka LED | grupa zwolniona | |
| Średnica plamki świetlnej | około 65 mm przy odległości 1 m | |
| Kąt rozbieżności | 3.7 ° | |
| Limit światła otoczenia | EN 60947-5-2 : 30000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 462 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona: ciągłe świecenie - zasilanie włączone <br> miganie (4 Hz) - zwarcie <br> miganie z krótką przerwą (1 Hz) - tryb IO-Link | |
| Wskaźnik funkcji | Żółta dioda LED: <br> Świeci światłem ciągłym - ścieżka światła czysta <br> Świeci światłem ciągłym - wykryto obiekt <br> Miga (4 Hz) - niewysekranjąca rezerwa działania | |
| Elementy sterujące | Odbiornik: włącznik światła / ciemności | |
| Elementy sterujące | Odbiornik: regulacja czułości | |
| Wskaźnik parametryzacji | Komunikacja IO-Link: zielona dioda LED gaśnie na krótko (1 Hz) | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Marszczyć | max. 10% | |
| Prąd zasilania bez obciążenia | Emiter: ? 14 mA <br> Odbiornik: ? 13 mA przy napięciu zasilania 24 V. | |
| Klasa ochrony | III | |
| Interfejs | ||
| Typ interfejsu | IO-Link (przez C / Q = styk 4) | |
| Szybkość transmisji | COM 2 (38,4 kBaud) | |
| Wersja IO-Link | 1.1 | |
| Min. czas cyklu | 2,3 ms | |
| Szerokość danych procesowych | Emiter: <br> Wyjście danych procesowych: 2 bity <br> Odbiornik: <br> Wejście danych procesowych: 2 bity <br> Wyjście danych procesowych: 2 bity | |
| Obsługa trybu SIO | tak | |
| Identyfikator urzadzenia | Emiter: 0x110401 (1115137) <br> Odbiornik: 0x110301 (1114881) | |
| Kompatybilny typ portu głównego | A | |
| Wejście | ||
| Wejście testowe | dezaktywacja emitera przy + U <sub> B </sub> | |
| Wyjście | ||
| Rodzaj przełączania | Rodzaj przełączania czujnika jest ustawialny. Domyślne ustawienie to: <br> C / Q - Pin4: NPN normalnie otwarty / ciemny-on, PNP normalnie zamknięty / light-on, IO-Link <br> / Q - Pin2: NPN normalnie zamknięty / light-on, PNP normalnie otwarte / ciemne | |
| Wyjście sygnału | 2 wyjścia push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją, zabezpieczone przed przepięciem | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
| Kategoria użytkowania | DC-12 and DC-13 | |
| Spadek napięcia | ? 1,5 V DC | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Zgodność ze standardami i dyrektywami | ||
| Zgodność z dyrektywą | ||
| Dyrektywa EMC 2004/108 / WE | EN 60947-5-2:2007+A1:2012 | |
| Standardowa zgodność | ||
| Standard produktu | EN 60947-5-2:2007+A1:2012, IEC 60947-5-2:2007 + A1:2012 | |
| Standardy | UL 60947-5-2: 2014, IEC 61131-9:2013, EN 62471:2008, EN 61131-9:2013 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) <br> | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 13,9 mm | |
| Wysokość obudowy | 41,4 mm | |
| Głębokość obudowy | 18,3 mm | |
| Stopień ochrony | IP67 / IP69 / IP69K | |
| Podłączenie | Złącze M8 x 1, 4 piny | |
| Materiał | ||
| Obudowa | PC (poliwęglan) | |
| Osłona optyki | PMMA | |
| Masa | Emiter: około 10 g odbiornik: około 10 g | |
