OBE12M-R100-SE5F-IO-V31 - 308443
Bariera firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 12 m, światło czerwone, 1 x PNP + 1 x alarm , 10 ... 30 VDC, konektor M8-4pin
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu

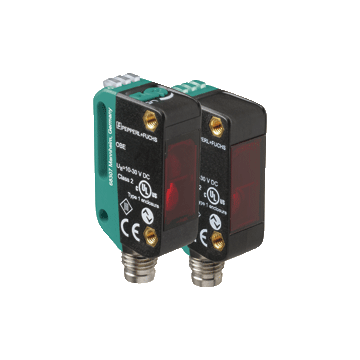

Najważniejsze parametry Thru-beam sensor (pair) OBE12M-R100-SE5F-IO-V31
- Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
- IO-Link interface for service and process data
- Różne częstotliwości dla uniknięcia wzajemnych zakłóceń (odporność na przesłuchy)
- Extended temperature range
-40 °C ... 60 °C - Wysoki stopień ochrony IP69K
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | OBE12M-R100-S-IO-V31 | |
| Odbiornik | OBE12M-R100-E5F-IO-V31 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 12 m | |
| Zakres wykrywania progu | 15 m | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Etykietowanie grup ryzyka LED | grupa zwolniona | |
| Średnica plamki świetlnej | około 65 mm przy odległości 1 m | |
| Opening angle | 3.7 ° | |
| Limit światła otoczenia | EN 60947-5-2 : 30000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 462 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona: ciągłe świecenie - zasilanie włączone miganie (4 Hz) - zwarcie miganie z krótką przerwą (1 Hz) - tryb IO-Link |
|
| Wskaźnik funkcji | Żółta dioda LED: Świeci światłem ciągłym - ścieżka światła czysta Świeci światłem ciągłym - wykryto obiekt Miga (4 Hz) - niewysekranjąca rezerwa działania |
|
| Elementy sterujące | Odbiornik: włącznik światła / ciemności | |
| Elementy sterujące | Odbiornik: regulacja czułości | |
| Wskaźnik parametryzacji | Komunikacja IO-Link: zielona dioda LED gaśnie na krótko (1 Hz) | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | max. 10% | |
| Prąd zasilania bez obciążenia | Emiter: ≤ 14 mA Odbiornik: ≤ 13 mA przy napięciu zasilania 24 V. |
|
| Klasa ochrony | III | |
| Interfejs | ||
| Typ interfejsu | IO-Link (przez C / Q = styk 4) | |
| IO-Link revision | 1.1 | |
| Identyfikator urzadzenia | Emitter: 0x110401 (1115137) Receiver: 0x11030B (1114891) |
|
| Szybkość transmisji | COM2 (38.4 kBit/s) | |
| Min. czas cyklu | 2,3 ms | |
| Szerokość danych procesowych | Emiter: Wyjście danych procesowych: 2 bity Odbiornik: Wejście danych procesowych: 2 bity Wyjście danych procesowych: 2 bity |
|
| Obsługa trybu SIO | tak | |
| Kompatybilny typ portu głównego | A | |
| Wejście | ||
| Wejście testowe | dezaktywacja emitera przy + U B | |
| Wyjście | ||
| Stability alarm output | 1 PNP, nieaktywne, gdy poziom spadnie poniżej rezerwy funkcji po ok. 5 s. Natychmiast nieaktywny, jeśli wiązka zostanie przerwana 4 razy w czasie błysku. |
|
| Rodzaj przełączania | The switching type of the sensor is adjustable. The default setting is: C/Q - Pin4: PNP normally open / dark-on, IO-Link Alarm output - Pin2: PNP normally closed |
|
| Wyjście sygnału | 1 PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
| Kategoria użytkowania | DC-12 and DC-13 | |
| Spadek napięcia | ≤ 1,5 V DC | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Dostosowanie | ||
| Interfejs komunikacyjny | IEC 61131-9 | |
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) |
|
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 11 mm | |
| Wysokość obudowy | 44,5 mm | |
| Głębokość obudowy | 21.5 mm | |
| Stopień ochrony | IP67 / IP69 / IP69K | |
| Podłączenie | Złącze M8 x 1, 4 piny | |
| Materiał | ||
| Obudowa | PC (poliwęglan) | |
| Twarz optyczna | PMMA | |
| Masa | Emiter: około 10 g odbiornik: około 10 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270901 |
| ECLASS 12.0 | 27270901 |
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 9.0 | EC002716 |
| ETIM 8.0 | EC002716 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 39121528 |
