OBE10M-18GM60-E4-V1 - 087806
Bariera optyczna firmy Pepperl+Fuchs, odbiornik, zakres 0 ... 10 m, światło podczerwone, zasilanie 10 ... 30 V DC, klasa 2, konektor M12-4pin, 1 wyjście Push-Pull, jasno/ciemno-włącz, 500 Hz, -25 ... 55 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu

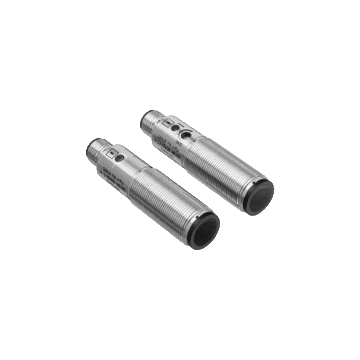

Najważniejsze parametry bariery optycznej OBE10M-18GM60-SE4-V1 OBE10M-18GM60-E4-V1
- Dwukolorowa dioda sygnalizacyjna LED
- Programowalna funkcja wyjścia jasno / ciemno-włącz
- Regulacja czułości dla optymalnego dopasowania do aplikacji
- Stopień ochrony IP67
- Mocna metalowa obudowa w kształcie walca M18 x 1
| Opis produktu | ||
|---|---|---|
| bariera optyczna | ||
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | OBE10M-18GM60-S-V1 | |
| Odbiornik | OBE10M-18GM60-E4-V1 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 10 m | |
| Zakres regulacji | 0 ... 10000 mm | |
| Cel referencyjny | odbiornik | |
| Źródło światła | Podczerwień | |
| Rodzaj światła | Światło podczerwone 880 nm | |
| Średnica plamki świetlnej | około 600 mm przy zasięgu wykrywania 10 m | |
| Limit światła otoczenia | 10000 Lux | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED zielona (emiter) | |
| Wskaźnik funkcji | Dwukolorowa dioda LED, żółta / zielona lub żółta: stan przełączania lub zielona: zasilanie włączone lub migające: kontrola stabilności | |
| Elementy sterujące | regulacja czułości | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, klasa 2 | |
| Marszczyć | 10% | |
| Prąd zasilania bez obciążenia | ? 25 mA (urządzenie) | |
| Opóźnienie czasowe przed dostępnością | ? 25 ms | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno na przełączanym elektrycznie | |
| Wyjście sygnału | 1 wyjście NPN, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ? 2,5 V. | |
| Częstotliwość przełączania | 500 Hz | |
| Czas odpowiedzi | 1 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Standardowa zgodność | ||
| Normy 2 | UL 508 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus, obudowa typu 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Zatwierdzenia | CE, cULus na liście 57M3 (tylko w połączeniu z zasilaczem klasy UL 2; obudowa typu 1) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 55 ° C (-13 ... 131 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | 4-stykowe złącze M12 x 1 | |
| Materiał | ||
| Obudowa | mosiądz, niklowany | |
| Osłona optyki | PC | |
| Masa | 45 g na urządzenie | |
