ML300-P-12M-IR/76B/95/120 - 238242

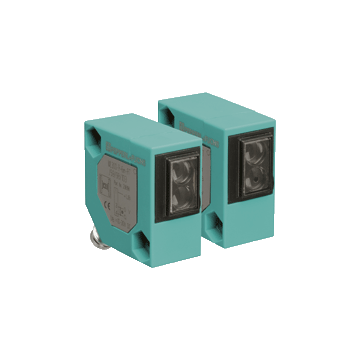

Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik)
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Thru-beam sensor ML300-P-12m-IR/76b/95/120
- Miniaturowa konstrukcja
- Łatwy w użyciu
- Światło podczerwone
- Wysoki zasięg działania
- Złącze 45 °
| Opis produktu |
|---|
| bariera optyczna |
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | ML300-T-12m-IR/76b/95 | |
| Odbiornik | ML300-R-12m-IR/25/95/120 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 12 m | |
| Zakres wykrywania progu | 14 m | |
| Źródło światła | Podczerwień | |
| Rodzaj światła | modulowane światło podczerwone 880 nm | |
| Średnica plamki świetlnej | około 4 m przy 12 m | |
| Opening angle | około 7 ° | |
| Limit światła otoczenia | ||
| Światło ciągłe | 10000 Lux | |
| Modulowane światło | 5000 Lux | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | Żółta LED: świeci, gdy wyjście jest aktywne Zielona LED: Wysekranjąca kontrola stabilności |
|
| Elementy sterujące | regulacja czułości | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | max. 20% | |
| Prąd zasilania bez obciążenia | Nadajnik: ≤ 15 mA Odbiornik: ≤ 10 mA |
|
| Wejście | ||
| Wejście testowe | emiter: 1 wejście testowe, nieaktywne: <4 V, aktywne:> 8 V lub rozwarte |
|
| Wyjście | ||
| Rodzaj przełączania | światło włączone / ciemne włączone | |
| Wyjście sygnału | 2 wyjścia PNP, komplementarne, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 0,1 A. | |
| Spadek napięcia | ≤ 2 V DC | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Odporność na wstrząsy i uderzenia | EN 60947-5-7 30 g, 11 ms, wszystkie osie | |
| Odporność na wibracje | EN 60947-5-7, amplituda 10–55 Hz / 1,5 mm, wszystkie osie | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 55 ° C (-13 ... 131 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 30 mm | |
| Wysokość obudowy | 30 mm | |
| Głębokość obudowy | 15 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | Złącze M8 x 1, 4 piny | |
| Materiał | ||
| Obudowa | PBT | |
| Twarz optyczna | szyba szyby | |
| Złącze | metal | |
| Masa | 35 g (nadajnik i odbiornik) | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270901 |
| ECLASS 12.0 | 27270901 |
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 9.0 | EC002716 |
| ETIM 8.0 | EC002716 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 39121528 |
