M4.2-8000-RT/76A/95 - 228051
Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 8000 mm, światło czerwone, zasilanie 10 ... 30 V DC, konektor M8-4pin, 1 wyjście uniwersalne Push-Pull, jasno/ciemno-włącz, 2000 Hz, -20 ... 60 ° C, IP67 / IP69K
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu

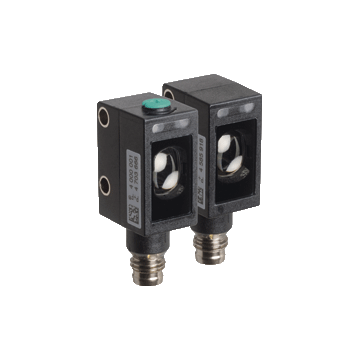

Najważniejsze parametry bariery optycznej M4.2/MV4.2-8000-RT/76a/95/110 M4.2-8000-RT/76a/95
- Precyzyjne czujniki do złożonych zastosowań
- Miniaturowa konstrukcja z bardzo solidnymi i wszechstronnymi opcjami montażu
- Powierzchnia optyczna wykonana ze szkła odpornego na zarysowania do obszarów narażonych na duże zabrudzenia
- Maksymalna odporność dzięki unikalnej szyfrowanej częstotliwości emisji
- Bardzo krótki czas reakcji
- Opcja montażu z tyłu dla łatwego montażu bez wspornika montażowego
| Opis produktu | ||
|---|---|---|
| Czujnik typu bariera do złożonych zastosowań, miniaturowa konstrukcja, zasięg wykrywania 8000 mm, czerwone światło, wyjście push-pull, wejście testowe, wtyczka M8 | ||
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | M4.2-8000-RT / 76a / 95 | |
| Odbiornik | MV4.2-8000-RT/40b/95/110 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 8000 mm | |
| Zakres wykrywania progu | 10000 mm | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Rozmiar docelowy | min. 7 mm | |
| Średnica plamki świetlnej | Zakres detekcji 300 mm przy 8000 mm | |
| Kąt rozbieżności | około 2 ° | |
| Limit światła otoczenia | ||
| Światło ciągłe | 40000 Lux | |
| Modulowane światło | 5000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 550 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 60 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, ??świecąca statycznie Zasilanie włączone, Wskaźnik podnapięcia: Zielona dioda LED, pulsująca (około 0,8 Hz), zwarcie: Dioda zielona migająca (około 4 Hz) | |
| Wskaźnik funkcji | Żółta dioda LED, świeci się, a odbiornik świeci <br> miga, gdy brak kontroli stabilności | |
| Elementy sterujące | regulacja czułości | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Marszczyć | < 10% | |
| Prąd zasilania bez obciążenia | <15 mA przy 24 V DC | |
| Wejście | ||
| Wejście testowe | dezaktywacja emitera przy + U <sub> B </sub> | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno na przełączanym elektrycznie | |
| Wyjście sygnału | Wyjście push-pull, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ? 2,5 V DC | |
| Częstotliwość przełączania | 2000 Hz | |
| Czas odpowiedzi | 250 µs | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Odporność na wstrząsy i uderzenia | IEC / EN 60068. pół-sinusoidalny, 40 g w każdym kierunku X, Y i Z. | |
| Odporność na wibracje | IEC / EN 60068-2-6. Sinus 10-2000 Hz, 10 gw każdym kierunku X, Y i Z. | |
| Aprobaty i certyfikaty | ||
| Zgodność CE | tak | |
| Aprobata UL | Lista cULus | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -20 ... 75 ° C (-4 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 13,9 mm | |
| Wysokość obudowy | 31,4 mm | |
| Głębokość obudowy | 18 mm | |
| Stopień ochrony | IP67 / IP69K | |
| Podłączenie | Złącze M8 x 1, 4 piny | |
| Materiał | ||
| Obudowa | ABS | |
| Osłona optyki | szyba szyby | |
| Masa | 15 g (urządzenie) | |
