M13/73C - 088768

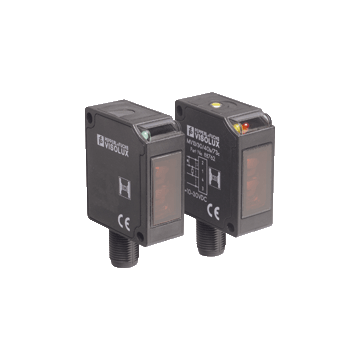

Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 15 m, LED, 660 nm, zasilanie 10 ... 30 V DC, konektor M12-4pin, 1 wyjście PNP, jasno / ciemno-włącz, ? 150 Hz, -25 ... 70 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry bariery optycznej M13/MV13/32/40b/73c M13/73c
- Widoczne czerwone światło
- Sygnalizacja przed usterką
- Programowalna funkcja wyjścia jasno / ciemno-włącz
- Programowalne wejście do wyboru funkcji wyjścia
| Opis produktu | ||
|---|---|---|
| bariera optyczna | ||
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | M13/73c | |
| Odbiornik | MV13/32/40b/73c | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 15 m | |
| Zakres wykrywania progu | 22 m | |
| Zakres regulacji | 2 ... 22 m | |
| Źródło światła | LED, 660 nm | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Limit światła otoczenia | 10000 Lux | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED zielona (emiter) | |
| Wskaźnik funkcji | stan przełączania: dioda żółta <br> wskaźnik stanu przed usterką: dioda czerwona | |
| Elementy sterujące | regulacja czułości | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Marszczyć | 10% | |
| Prąd zasilania bez obciążenia | ? 25 mA | |
| Opóźnienie czasowe przed dostępnością | ? 30 ms | |
| Wejście | ||
| Wejście sterujące | światło włączone + UB <br> ciemne włączone: 0 V. | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno włączone | |
| Wyjście sygnału | 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 200 mA | |
| Spadek napięcia | ? 2,5 V DC | |
| Częstotliwość przełączania | ? 150 Hz | |
| Czas odpowiedzi | ? 3 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 18 mm | |
| Wysokość obudowy | 45 mm | |
| Głębokość obudowy | 38 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | Złącze M12, 4 piny | |
| Materiał | ||
| Obudowa | ABS | |
| Osłona optyki | PMMA | |
| Masa | 40 g (urządzenie) | |
