M12-F3-IR/76B/124 - 203345

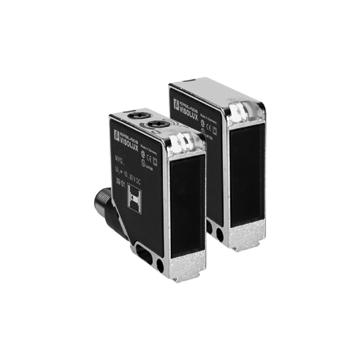

Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 16 m, 2 diody LED, zasilanie 10 ... 30 V DC, konektor M12-5pin, 1 wyjście uniwersalne Push-Pull, jasno / ciemno-włącz, przełączane, 500 Hz, -40 ... 60 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry bariery optycznej M12/MV12-F3-IR/76b/82b/124/128 M12-F3-IR/76b/124
- Seria czujników w szeroko stosowanej standardowej obudowie
- Przełącznik TEACH-IN do ustawiania poziomów wykrywania kontrastu
- Automatyczna regulacja w przypadku zabrudzenia w trybie wykrywania kontrastu
- Dodatkowa dioda LED jako pomoc w ustawieniu w optyce odbiornika
- Wysoka stabilność dzięki metalowej ramie obudowy
- Odporny na cięzkie warunki: niezawodny w każdych warunkach
| Opis produktu | ||
|---|---|---|
| Solidny czujnik typu bariera przepustowej do standardowych zastosowań, mała konstrukcja, zasięg wykrywania 25 m, światło podczerwone, częstotliwość emisji F3, włączanie światło / ciemność, wyjście push-pull, wyjście słabego sygnału, wejście testowe, zewnętrzna nauka, wtyczka M12 | ||
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | M12-F3-IR/76b/124 | |
| Odbiornik | MV12-F3/82b/124/128 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 16 m | |
| Zakres wykrywania progu | 25 m | |
| Źródło światła | 2 diody LED | |
| Rodzaj światła | modulowane światło podczerwone, 880 nm | |
| Rozmiar docelowy | min. 12 mm | |
| Pomoc w wyrównaniu | Czerwona dioda LED w odbiorniku | |
| Średnica plamki świetlnej | około 420 mm przy odległości 16 m | |
| Kąt rozbieżności | 1,5 ° | |
| Limit światła otoczenia | ||
| Światło ciągłe | 40000 Lux | |
| Modulowane światło | 5000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 570 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 90 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, ??miga w przypadku zwarcia | |
| Wskaźnik funkcji | 2 żółte diody LED dla stanu przełączania, kontroli stabilności, TEACH-IN i trybu wykrywania kontrastu | |
| Elementy sterujące | 5-stopniowy przełącznik obrotowy do regulacji jasności / ciemności do regulacji rozpoznawania kontrastu | |
| Poziomy wykrywania kontrastu | 15% - butelki z przezroczystego szkła <br> 25% - folie plastikowe <br> 40% - kolorowe szkło lub materiały nieprzezroczyste <br> regulowane za pomocą klucza Teach-In lub zewnętrznego przewodu | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Marszczyć | max. 10% | |
| Prąd zasilania bez obciążenia | Nadajnik: ? 35 mA <br> Odbiornik: ? 45 mA | |
| Wejście | ||
| Wejście testowe | dezaktywacja emitera przy 0 V. | |
| Wejście funkcji | Ext. Teach-In wejście (ET) | |
| Wyjście | ||
| Wyjście wskazania przed usterką | 1 PNP, nieaktywne, gdy poziom spadnie poniżej rezerwy funkcji po ok. 5 s. <br> Natychmiast nieaktywny, jeśli wiązka zostanie przerwana 4 razy w czasie błysku. | |
| Rodzaj przełączania | jasno / ciemno włączone, przełączane | |
| Wyjście sygnału | Wyjście 1 push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 0,2 A. | |
| Spadek napięcia | ? 2,5 V DC | |
| Częstotliwość przełączania | 500 Hz | |
| Czas odpowiedzi | 1 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Odporność na wstrząsy i uderzenia | IEC / EN 60068. pół-sinusoidalny, 40 g w każdym kierunku X, Y i Z. | |
| Odporność na wibracje | IEC / EN 60068-2-6. Sinus 10-150 Hz, 5 gw każdym kierunku X, Y i Z. | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, napięcie znamionowe ? 300 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1 | |
| Aprobata UL | cULus | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 41,5 mm | |
| Wysokość obudowy | 49 mm | |
| Głębokość obudowy | 15 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | Złącze metalowe, M12, 5 pinów, obracane o 90 ° | |
| Materiał | ||
| Obudowa | Rama: niklowana, odlew cynkowy ,, Boczniki: tworzywo PC wzmocnione włóknem szyba | |
| Osłona optyki | tworzywo pane | |
| Masa | 120 g (nadajnik i odbiornik) | |
