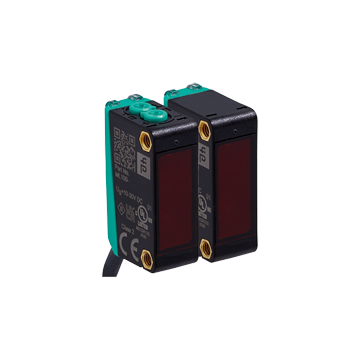

M100/MV100-RT/76A/103/115 - 214745
Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 10 m, światło czerwone, zasilanie 10 ... 30 V DC, przewód 2 m, 1 wyjście PNP, 1000 Hz, -30 ... 60 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Thru-beam sensor (pair) M100/MV100-RT/76a/103/115
- Miniaturowa konstrukcja
- Łatwy w użyciu
- Bardzo jasny, dobrze widoczny punkt świetlny
- Mocowanie w całości z metalu
- Dobrze widoczne diody LED sygnalizujące włączenie zasilania i stan przełączania
- Niewrażliwy na światło otoczenia
| Opis produktu |
|---|
| Czujnik typu bariera, zasięg detekcji 10 m, czerwone światło, włączone światło / ciemność, wersja DC, wyjście PNP, regulator czułości, wyłączenie emitera, kabel stały |
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | M100-RT/76a/115 | |
| Odbiornik | MV100-RT/103/115 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 10 m | |
| Zakres wykrywania progu | 15 m | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Średnica plamki świetlnej | około 1 m przy odległości 15 m | |
| Opening angle | około 2 ° | |
| Optyka | czołowy | |
| Limit światła otoczenia | EN 60947-5-2 | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 860 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Zielona dioda LED: włączone | |
| Wskaźnik funkcji | Receiver: LED yellow, lights up when light beam is free, flashes when falling short of the operating reserve ; OFF when light beam is interrupted | |
| Elementy sterujące | regulacja czułości | |
| Elementy sterujące | Przełącznik zmiany jasności / ciemności | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | max. 10% | |
| Prąd zasilania bez obciążenia | Emiter: ≤ 15 mA Odbiornik: ≤ 8 mA |
|
| Wejście | ||
| Wejście testowe | dezaktywacja emitera przy + U B | |
| Wyjście | ||
| Rodzaj przełączania | The switching type of the sensor is adjustable. The default setting is: light-on | |
| Wyjście sygnału | 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
| Spadek napięcia | ≤ 1,5 V DC | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | cULus na liście, Źródło zasilania klasy 2 lub na liście Zasilacz o ograniczonym napięciu wyjściowym z (może zintegrowanym) bezpiecznikiem (maks. 3,3 A zgodnie z UL248), obudowa typu 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -30 ... 60 ° C (-22 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 11 mm | |
| Wysokość obudowy | 31 mm | |
| Głębokość obudowy | 20 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 2 m stały kabel | |
| Materiał | ||
| Obudowa | PC (poliwęglan) | |
| Twarz optyczna | PMMA | |
| Masa | około. 100 g (nadajnik i odbiornik) | |
| Moment dokręcania, śruby mocujące | 0.6 Nm | |
| Długość kabla | 2 m | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270901 |
| ECLASS 12.0 | 27270901 |
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 9.0 | EC002716 |
| ETIM 8.0 | EC002716 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 39121528 |
