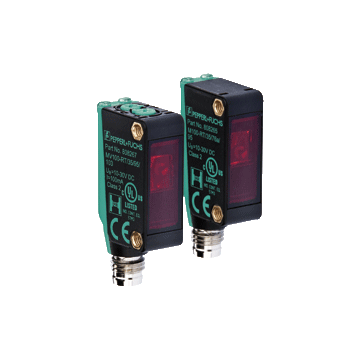

M100-IR/76A/95 - 808498
Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 15 m, podczerwień, zasilanie 10 ... 30 V DC, konektor M8-4pin, 1 wyjście PNP, 250 Hz, -30 ... 60 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry bariery optycznej M100/MV100-IR/76a/95/103 M100-IR/76a/95
- Miniaturowa konstrukcja
- Łatwy w użyciu
- Mocowanie w całości z metalu
- Dobrze widoczne diody LED sygnalizujące włączenie zasilania i stan przełączania
- Niewrażliwy na światło otoczenia
| Opis produktu | ||
|---|---|---|
| Czujnik typu bariera, zasięg wykrywania 15 m, światło podczerwone, włączanie światło / ciemność, wersja DC, wyjście PNP, regulator czułości, wyłączanie emitera, wtyczka M8 | ||
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | M100-IR/76a/95 | |
| Odbiornik | MV100-IR/95/103 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 15 m | |
| Zakres wykrywania progu | 20 m | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane światło podczerwone | |
| Średnica plamki świetlnej | około 1,5 m przy odległości 20 m | |
| Kąt rozbieżności | około 2 ° | |
| Optyka | czołowy | |
| Limit światła otoczenia | EN 60947-5-2 | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 860 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Zielona dioda LED: włączone | |
| Wskaźnik funkcji | Odbiornik: żółta dioda LED, świeci, gdy wiązka światła jest wolna, miga, gdy brak kontroli stabilności; OFF, gdy wiązka światła zostanie przerwana | |
| Elementy sterujące | regulacja czułości | |
| Elementy sterujące | Przełącznik zmiany jasności / ciemności | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Marszczyć | max. 10% | |
| Prąd zasilania bez obciążenia | Emiter: ? 15 mA <br> Odbiornik: ? 8 mA | |
| Wejście | ||
| Wejście testowe | dezaktywacja emitera przy + U <sub> B </sub> | |
| Wyjście | ||
| Rodzaj przełączania | Rodzaj przełączania czujnika jest ustawialny. Ustawienie domyślne to: światło włączone | |
| Wyjście sygnału | 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
| Spadek napięcia | ? 1,5 V DC | |
| Częstotliwość przełączania | 250 Hz | |
| Czas odpowiedzi | 2 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | cULus na liście, Źródło zasilania klasy 2 lub na liście Zasilacz o ograniczonym napięciu wyjściowym z (może zintegrowanym) bezpiecznikiem (maks. 3,3 A zgodnie z UL248), obudowa typu 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -30 ... 60 ° C (-22 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 11 mm | |
| Wysokość obudowy | 31 mm | |
| Głębokość obudowy | 20 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | Złącze M8 x 1, 4 piny | |
| Materiał | ||
| Obudowa | PC (poliwęglan) | |
| Osłona optyki | PMMA | |
| Masa | około 20 g (emiter i odbiornik) | |
| Moment dokręcania, śruby mocujące | 0.6 Nm | |
